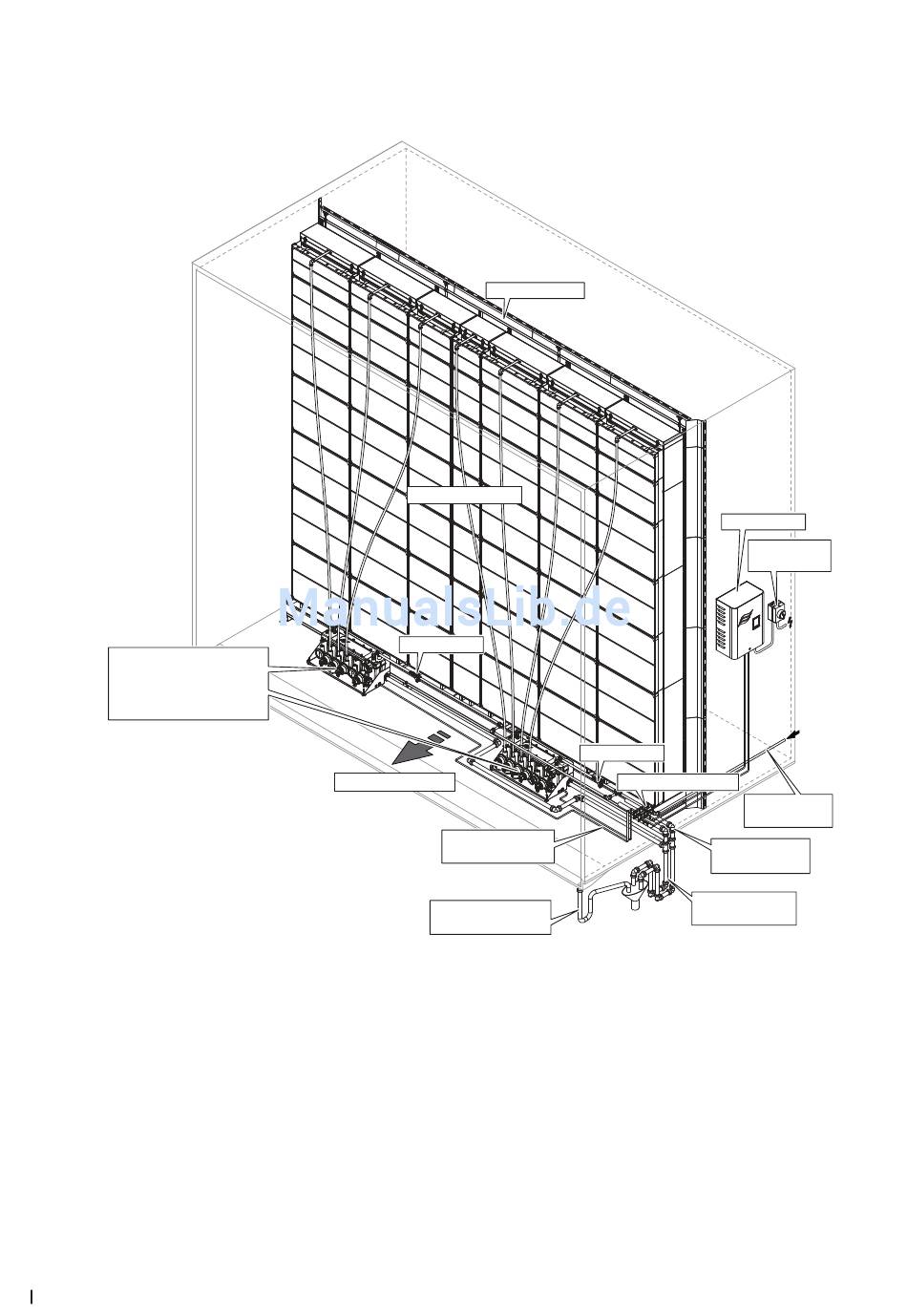

3.4.3 Typisches Condair ME Control System, Innenmontage
(Verdunstermodule mit einer Breite >3000 mm mit zwei Hydraulikmodulen)
Abdichtbleche
Verdunstermodul
Steuereinheit
Netz-
trennschalter
Absperrventil
Hydraulikmodule (mit
Zulauf ventil, Ablassventil,
Ablasspumpe und Stufen-
pumpen)
Absperrventil
Wanddurchführung
Strömungsrichtung
Wasserzulau-
fleitung
Anschlusskabel
Entlüftung
Hydraulikmodule
Ablaufleitungen
Ablaufleitungen
Kanalablaufleitung
mit Siphon
mit Siphon
Abb. 6: Typisches Condair ME Control System, Innenmontage
(Verdunstermodule mit einer Breite >3000 mm mit zwei Hydraulikmodulen)
