3.4.4.1 Schematische Flussdiagramme Condair Me Control - Condair ME Control Betriebsanleitung

3.4.4.1 Schematische Flussdiagramme Condair ME Control
Lüftungsgerät/Luftkanal
Verdunsterkassetten
Wasserwanne

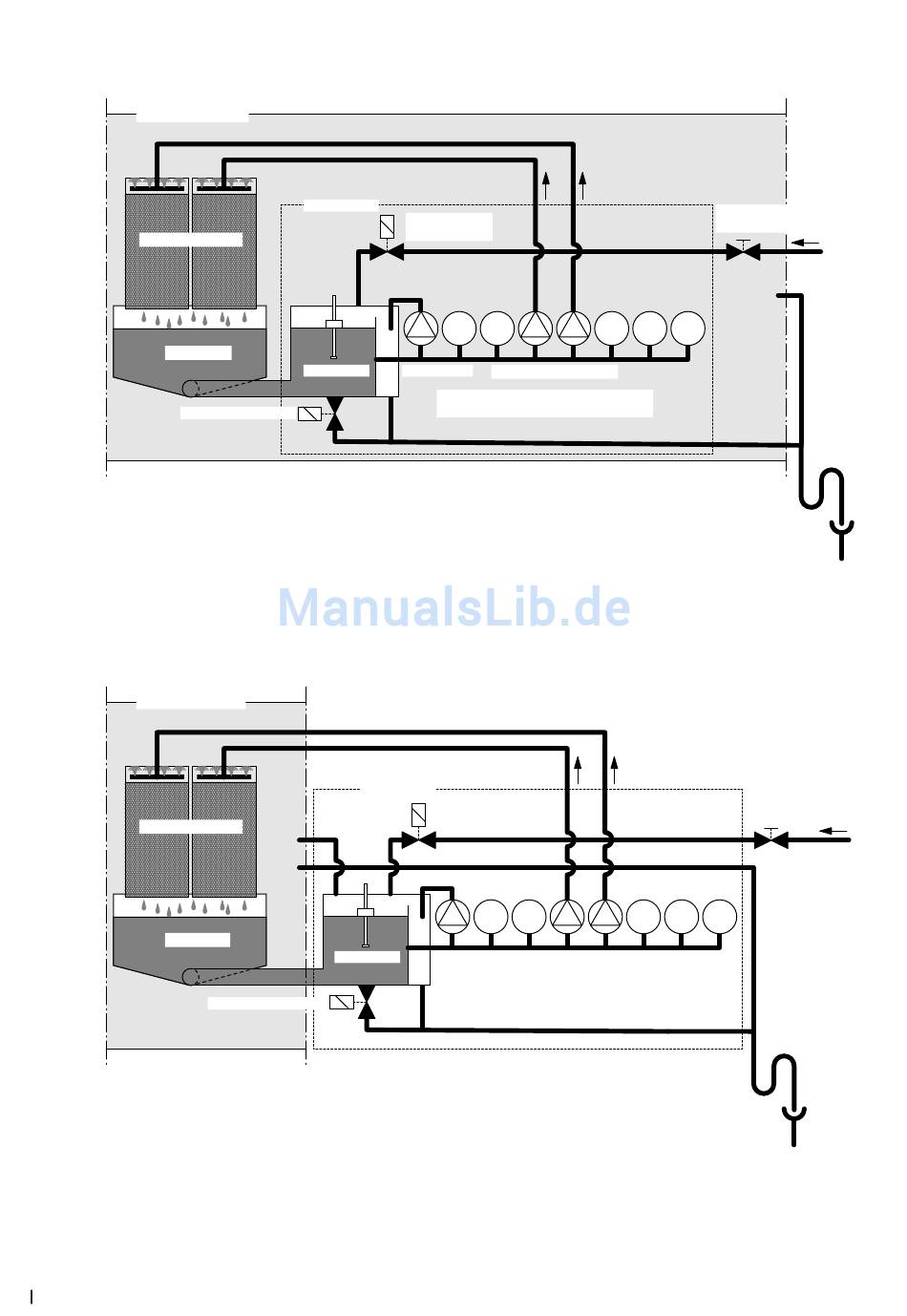

Abb. 8: Schematisches Flussdiagramm Condair ME Control (Innenmontage)
Lüftungsgerät/Luftkanal
Verdunsterkassetten
Wasserwanne
Abb. 9: Schematisches Flussdiagramm Condair ME Control (Aussenmontage)
18 Produktübersicht
Hydraulikmodul
Niveausensor
Ablass-Magnetventil (NO)
Druckausgleich
Niveausensor
Ablass-Magnetventil (NO)
Einlass-
Magnetventil (NC)
6 4 2
Ablasspumpe(n)
Stufenpumpen 2... max. 7
Bei Systemen mit einer Breite >3000 mm erfolgt
die Entleerung über zwei Hydraulikmodule
Hydraulikmodul
Einlass-
Magnetventil (NC)
6 4
Ablasspumpe(n) Stufenpumpen 2... max. 5)
Bei Systemen mit einer Breite >3000 mm erfolgt
die Entleerung über zwei Hydraulikmodule
Absperrventil mit
Schmutzfänger
1 3 5 7
Ablaufsiphon
(gebäudeseitig)
Offener Ablauftrichter
2 1 3 5 7
Ablaufsiphon
(gebäudeseitig)
Offener Ablauftrichter
(gebäudeseitig)
Ablaufentlüf-
tung in Kanal
(gebäudeseitig)
Absperrventil mit
Schmutzfänger
Ablaufentlüftung
in Kanal
