3.3.2

Aufbau des Hydraulikmoduls

7
6
5
4
3
2
1
1 Ablassventil (normal offen)
2 Ablasspumpe
3 Stufenpumpe 5 mit Steckkupplung ø15 mm
4 Stufenpumpe 3 mit Steckkupplung ø15 mm
5 Stufenpumpe 1 mit Steckkupplung ø15 mm
6 Stufenpumpe 2 mit Steckkupplung ø15 mm
7 Stufenpumpe 4 mit Steckkupplung ø15 mm
8 Niveausensor
9 Leitfähigkeitssensor (Option)
10 Befestigungskonsole
11 Anschluss Druckausgleich, Steckkupplung ø15 mm (nur
verwendet, wenn das Hydraulikmodul ausserhalb des
Lüftungsgeräts/Luftkanals montiert wird)

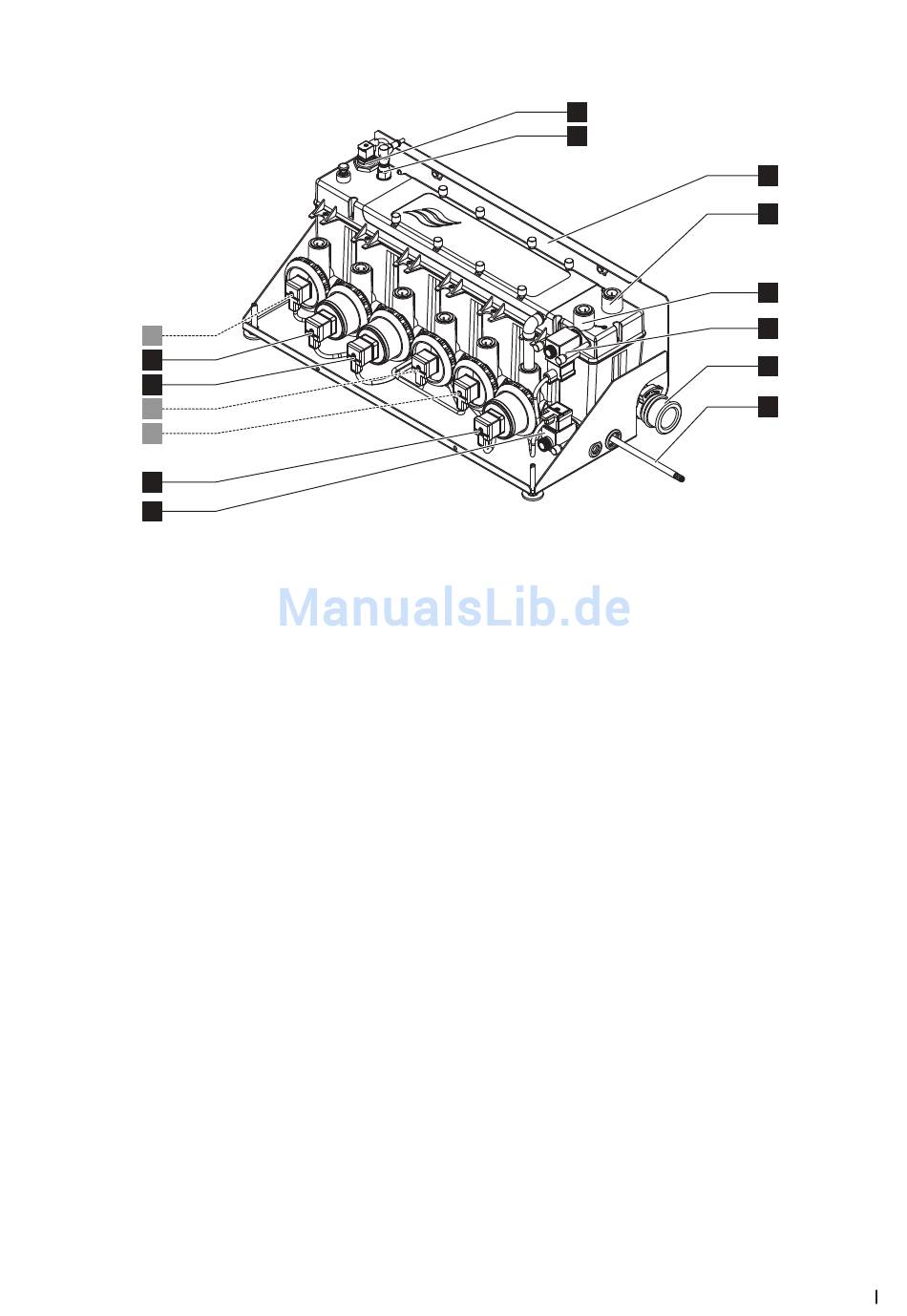

Abb. 3: Aufbau des Hydraulikmoduls (Abbildung zeigt Ausführung für 2-Stufenregelung)
Hinweis: Systeme mit Verdunstermodulen mit einer Breite >3000 mm besitzen zwei Hydraulikmodule.
8
9
12 Wasserzulaufanschluss Steckkupplung ø15 mm (das
Hydraulikmodul wird mit einem Anschlussschlauch mit
entsprechendem Durchmesser geliefert, welcher an
diesem Anschluss angeschlossen wird)
13 Einlassventil (normal geschlossen)
14 Wasserablaufanschlus ø32 mm
Hinweis: Der Wasserablaufanschluss kann gedreht werden,
damit die Ablaufleitung nach links, nach rechts oder nach
unten geführt werden kann.
15 Anschlusskabel Hydraulikmodul
10
11
12
13
14
15
Produktübersicht 13
