3.4 Systemübersichten / Funktionsbeschreibung
3.4.1 Typisches Condair ME Control System, Innenmontage
(Verdunstermodule mit einer Breite ≤3000 mm mit einem Hydraulikmodul)
Hydraulikmodul (mit
Zulauf ventil, Ablassventil,
Ablasspumpe und Stufen-

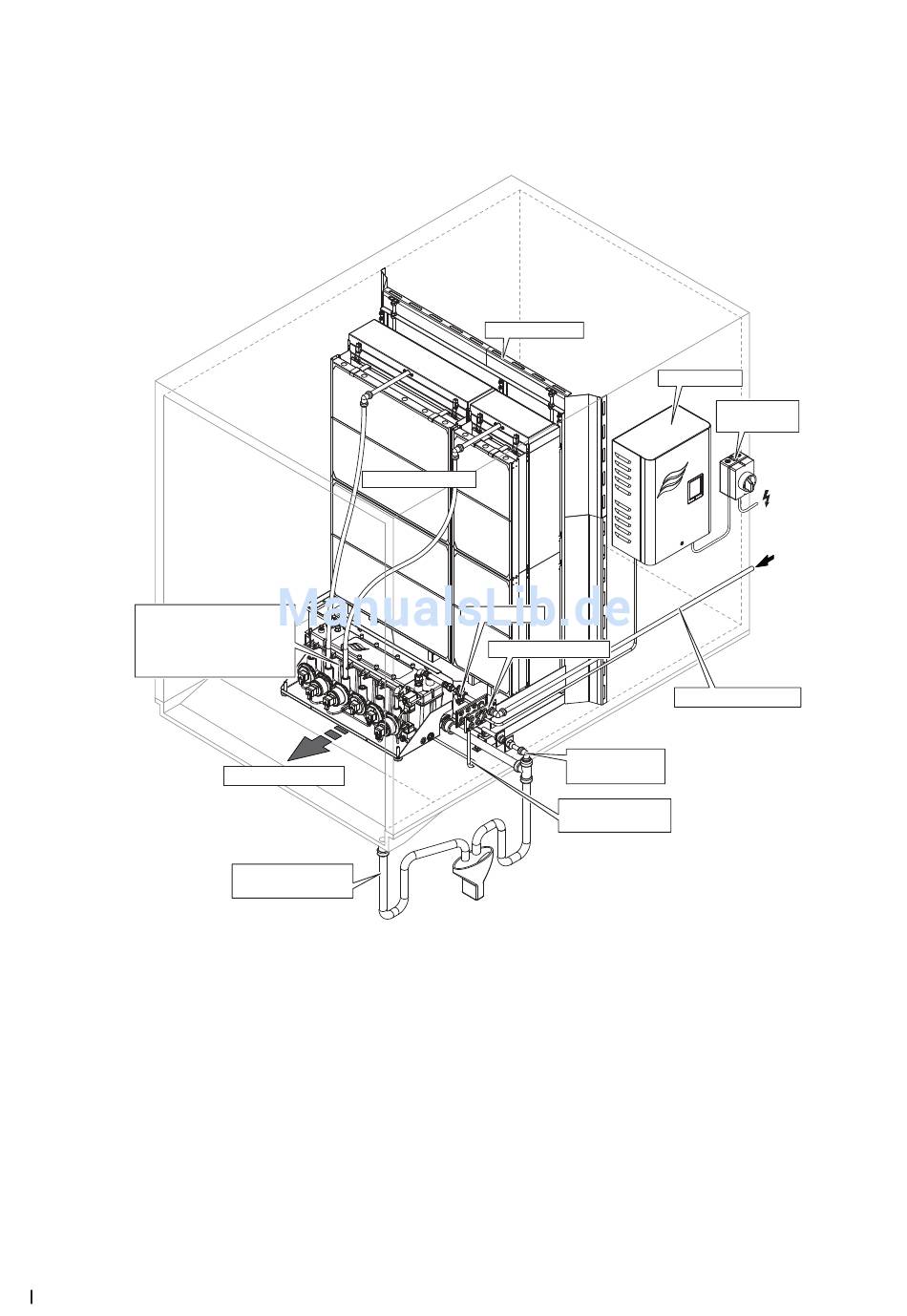

Abb. 4: Typisches Condair ME Control System, Innenmontage (Verdunstermodule mit einer Breite
≤3000 mm mit einem Hydraulikmodul)
14 Produktübersicht
Verdunstermodul
pumpen)
Strömungsrichtung
Kanalablaufleitung
mit Siphon
Abdichtbleche
Absperrventil
Wanddurchführung
Entlüftung
Ablaufleitung
Anschlusskabel
Hydraulikmodule
Steuereinheit
Netz-
trennschalter
Wasserzulaufleitung
