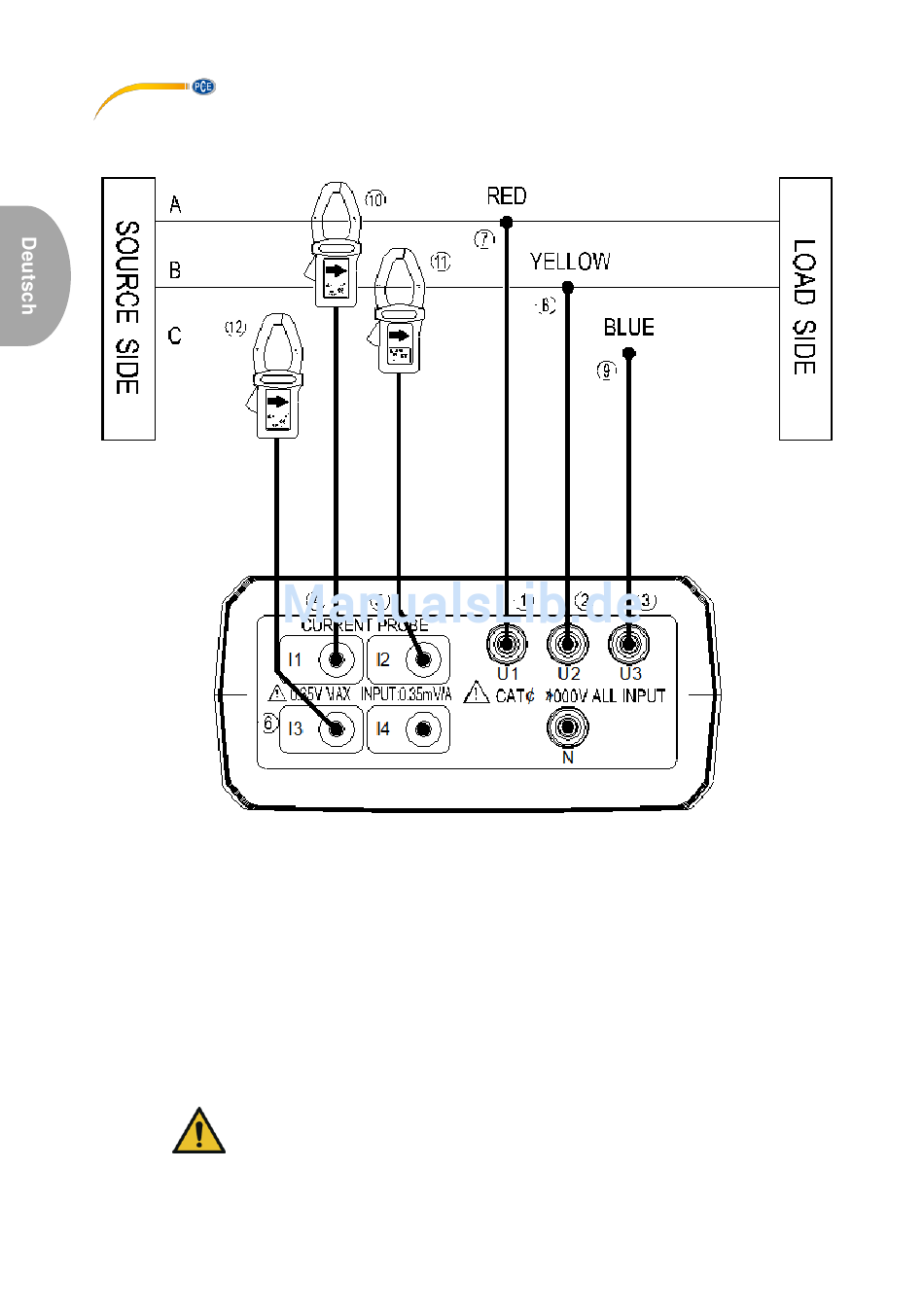

5.2.4 3 Phasen, 3 Leiter (3P3W3M)
A, B, C: Leiter
Drücken Sie die „Ein/Aus" Taste, um das Gerät einzuschalten.
1.
Drücken Sie die „WIRING" Taste und verwenden Sie die Navigationstasten, um
2.
„3P3W3M" auszuwählen.
3. Verbinden Sie die Messleitungen und Stromzangen mit dem Leistungsmesser.

Verbinden Sie die rote Messleitung mit der „U1" Buchse.

Verbinden Sie die gelbe Messleitung mit der „U2" Buchse.

Verbinden Sie die blaue Messleitung mit der „U3" Buchse.

Verbinden Sie eine Stromzange mit der „I1" Buchse.

Verbinden Sie eine Stromzange mit der „I2" Buchse.

Verbinden Sie eine Stromzange mit der „I3" Buchse.
4. Verbinden Sie die Messleitungen und Stromzangen mit den zu untersuchenden
Leitern.
ACHTUNG: Falls möglich, trennen Sie die zu untersuchenden Leiter von
der Stromquelle, bevor Sie die Messleitungen und Stromzangen
anschließen.
