PCE Instruments PCE-360 Bedienungsanleitung Seite 10

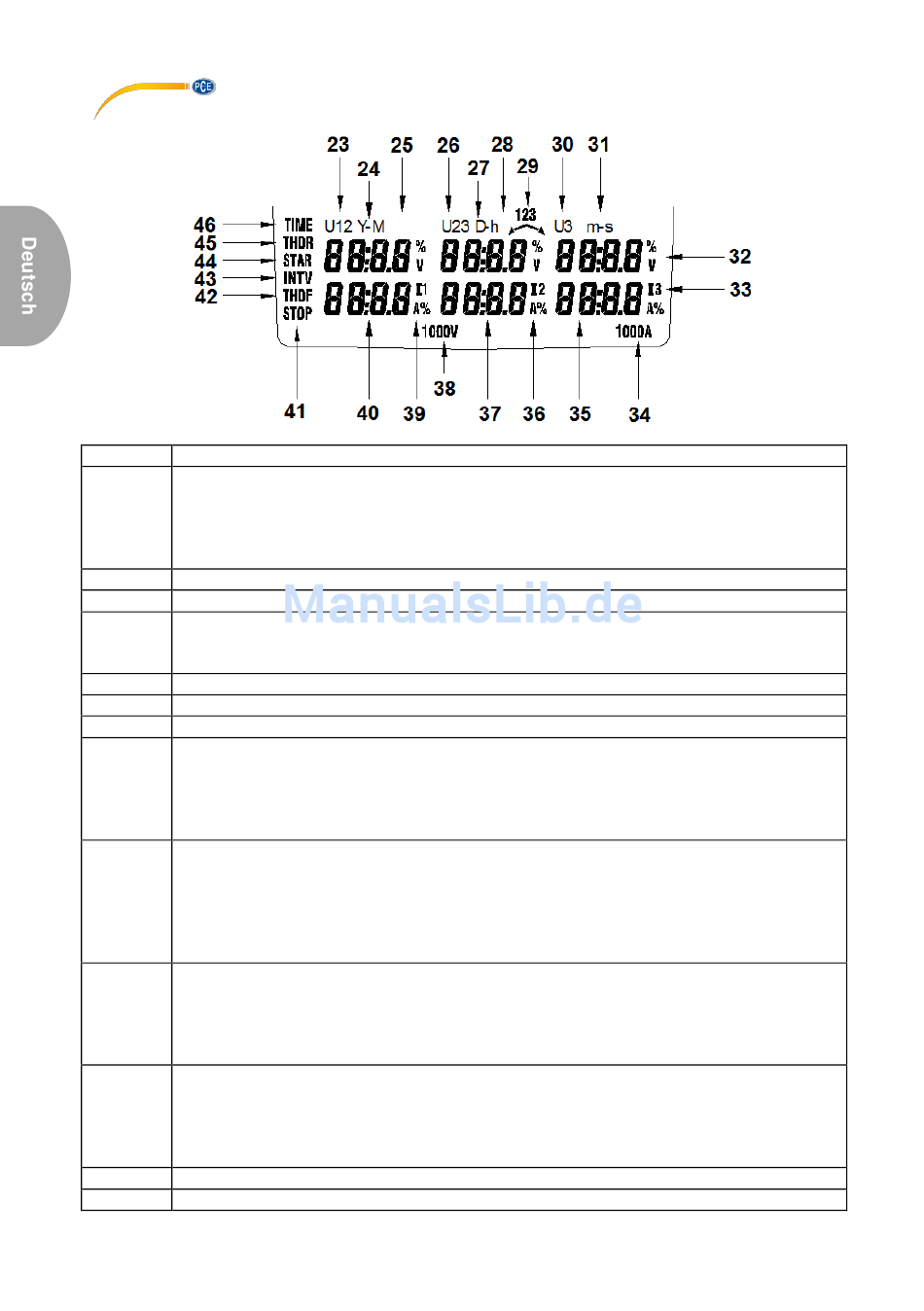

1 Automatische Abschaltung aktiviert/deaktiviert
P... Wirkleistung-Symbol
2
P1: Wirkleistung Phase 1
P2: Wirkleistung Phase 2
P3: Wirkleistung Phase 3
Pt: Gesamte Wirkleistung
3 Messwert der Wirkleistung
4 HOLD-Anzeige
5 REC MAX: Maximalwerte werden aufgezeichnet
REC MIN: Minimalwerte werden aufgezeichnet
REC: Datenaufzeichnung läuft
6 Maßeinheit der Wirkleistung (kW) bzw. der Wirkenergie (kWh, MWh)
7 Maßeinheit der Blindleistung (kvar) bzw. der Blindenergie (kvarh, Mvarh)
8 Messwert der Blindleistung
Q... Blindleistung-Symbol
9
Q1: Blindleistung Phase 1
Q2: Blindleistung Phase 2
Q3: Blindleistung Phase 3
Qt: Gesamte Blindleistung
10 DATA No. XX: Speicherplatznummer des zuletzt gespeicherten Datensatzes
M: Manuelle Speicherung
R No. XX: Manuell gespeicherter Datensatz wird aufgerufen
DATA M XX: Datenloggerfunktion aktiv (automatische Speicherung)
01 ... 99:
FULL: Mehr als 99 Speicherblöcke abgespeichert oder SD-Karte voll
11 1P2W: Eine Phase, 2 Leiter
1P3W: Eine Phase, 3 Leiter
3P3W2M: 3 Phasen, 3 Leiter
3P3W3M: 3 Phasen, 3 Leiter
3P4W: Drei Phasen, 4 Leiter
12 PF... Leistungsfaktor-Symbol
PF1: Leistungsfaktor Phase 1
PF2: Leistungsfaktor Phase 2
PF3: Leistungsfaktor Phase 3
PFt: Gesamt-Leistungsfaktor
13 Wert des Leistungsfaktors, der Frequenz oder des I4-Stroms
14 LOCK: Funktionstasten sind gesperrt
© PCE Instruments
7
