5.2.2

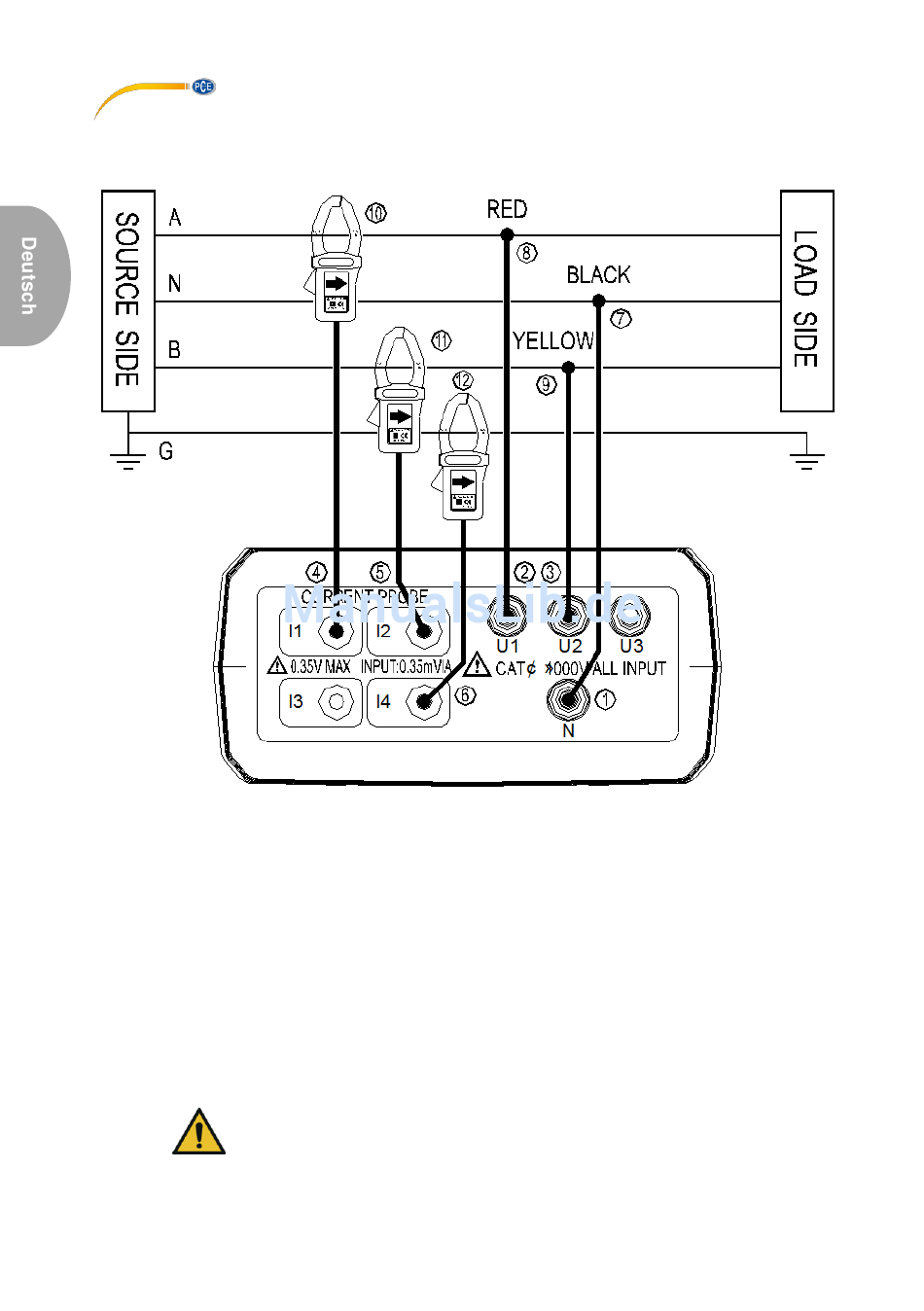

Eine Phase, 3 Leiter (1P3W)

A,B: Leiter, N: Neutralleiter, G: Erde
Drücken Sie die „Ein/Aus" Taste, um das Gerät einzuschalten.
1.
Drücken Sie die „WIRING" Taste und benutzen Sie die Navigationstasten, um „1P3W"
2.
auszuwählen.
3. Verbinden Sie die Messleitungen und Stromzangen mit dem Leistungsmesser.

Verbinden Sie die schwarze Messleitung mit der „N" Buchse.

Verbinden Sie die rote Messleitung mit der „U1" Buchse.

Verbinden Sie die gelbe Messleitung mit der „U2" Buchse.

Verbinden Sie eine Stromzange mit der „I1" Buchse.

Verbinden Sie eine Stromzange mit der „I2" Buchse.

Wenn Sie den Schutzleiterstrom messen möchten, verbinden Sie eine
Stromzange mit der „I4" Buchse.
4. Verbinden Sie die Messleitungen und Stromzangen mit den zu untersuchenden
Leitern.
ACHTUNG: Falls möglich, trennen Sie die zu untersuchenden Leiter von
der Stromquelle, bevor Sie die Messleitungen und Stromzangen
anschließen.
