Gerätebeschreibung
2.
2.1 Anschlüsse und Bedienelemente:
2.2

Funktionsweise der Tasten und Beschreibung der Icons:

Bezeichnung
Multifunktionsgeber
TAB / SYS
STATUS-1
ZJ-Hobbyshop.de
Funktion und Gebrauch
kurzes Drücken: Funktion auswählen, Bestätigung einer Einga-
be "Enter"
Drehung nach rechts: Vorwärts / aufwärts im jeweiligen Menü
scrollen
Drehung nach links: Rückwärts / abwärts im Menü scrollen
langes Drücken: Pop up Menü zum Verwalten und Bearbeiten
von Vorgängen im BATTERY SELECTION Bereich, verlassen
des Programms nach dem Speichern einer Programmierung im
BATTERY SETUP Bereich
langes Drücken: Aufruf des SYSTEM MENÜ Setup Vorgangs,
Anzeige des entsprechenden Menüs, wiederholtes Drücken zu-
rück zum SYSTEM MENÜ
kurzes Drücken: jeweils einen Schritt zurück
langes Drücken: Es wird der Innenwiderstand vom angeschlos-
senem Akku angezeigt. Bei einem laufenden Ladevorgang ge-
langt man in ein Menü, in dem der Ladestrom verändert werden
kann, ebenso bei Storage und Entladen, Entladestrom und Entla-
deschlussspannung.
kurzes Drücken: Umschalten und weiter schalten zu verschiede-
nen Informationsanzeigen des Ladeausgangs 1
7

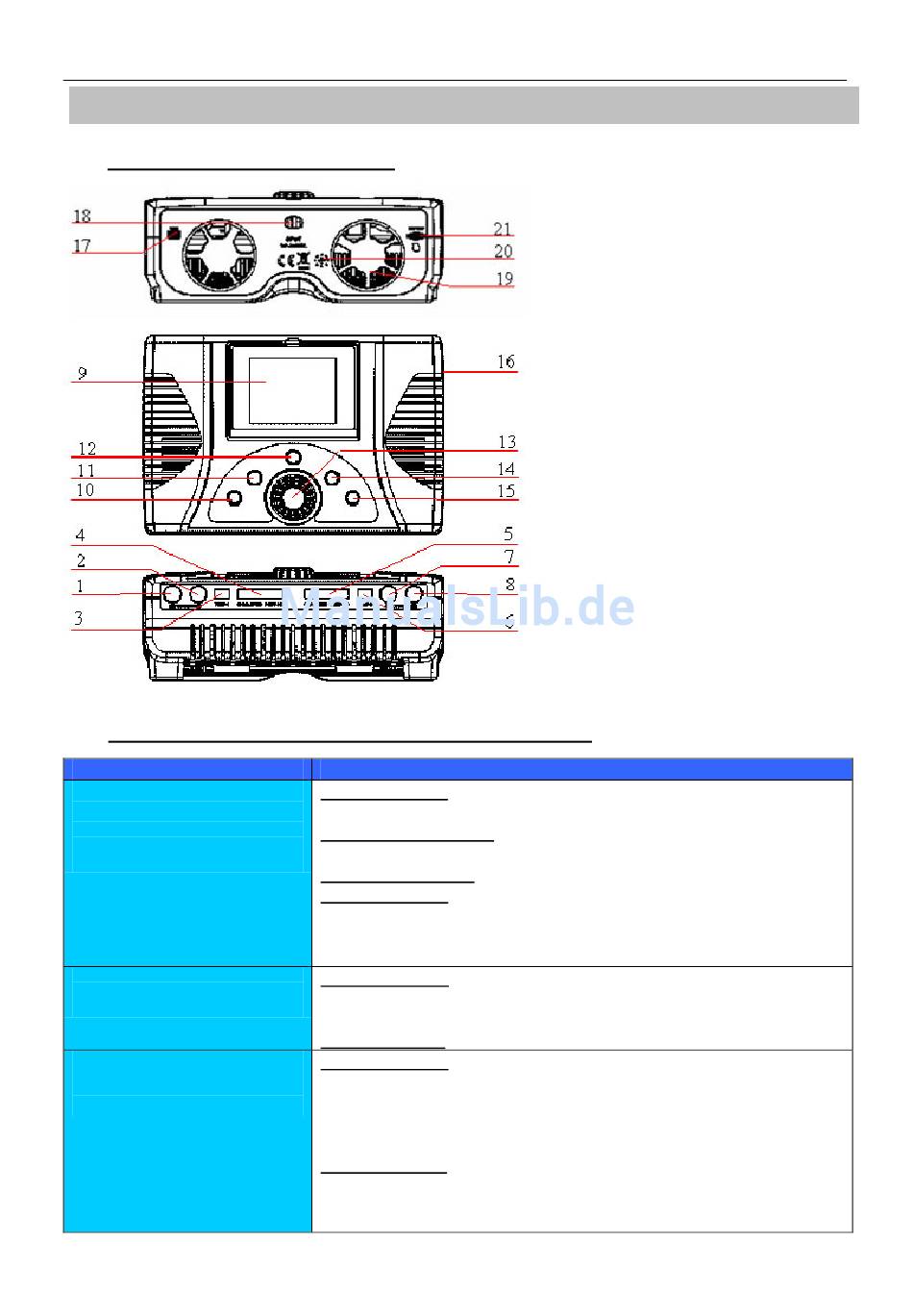

Den Ziffern sind folgende
Komponenten zugeordnet:
1. Minuspol Ladeausgang 1
2. Pluspol Ladeausgang 1
3. Temperatursensorport Ausgang 1
4. Balancerport Ausgang 1
5. Balancerport Ausgang 2
6. Temperatursensorport Ausgang 2
7. Pluspol Ladeausgang 2
8. Minuspol Ladeausgang 2
9. LC-Display
10. Start / Stopp Taste Ausgang 1
11. Status Taste Ausgang 1
12. TAB /SYS Taste
13. Multifunktionstaste
14. Status Taste Ausgang 2
15. Start / Stopp Taste Ausgang 2
16. J1, J2 Port
17. USB Port
18. Anschluss Energiequelle
19. Lüfter
20. Piezosummer
21. Micro SDHC-Kartenslot
