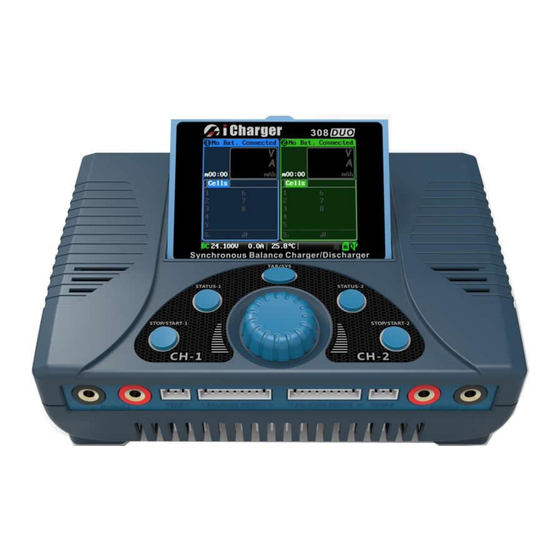

Inhaltszusammenfassung für Junsi iCharger 308DUO

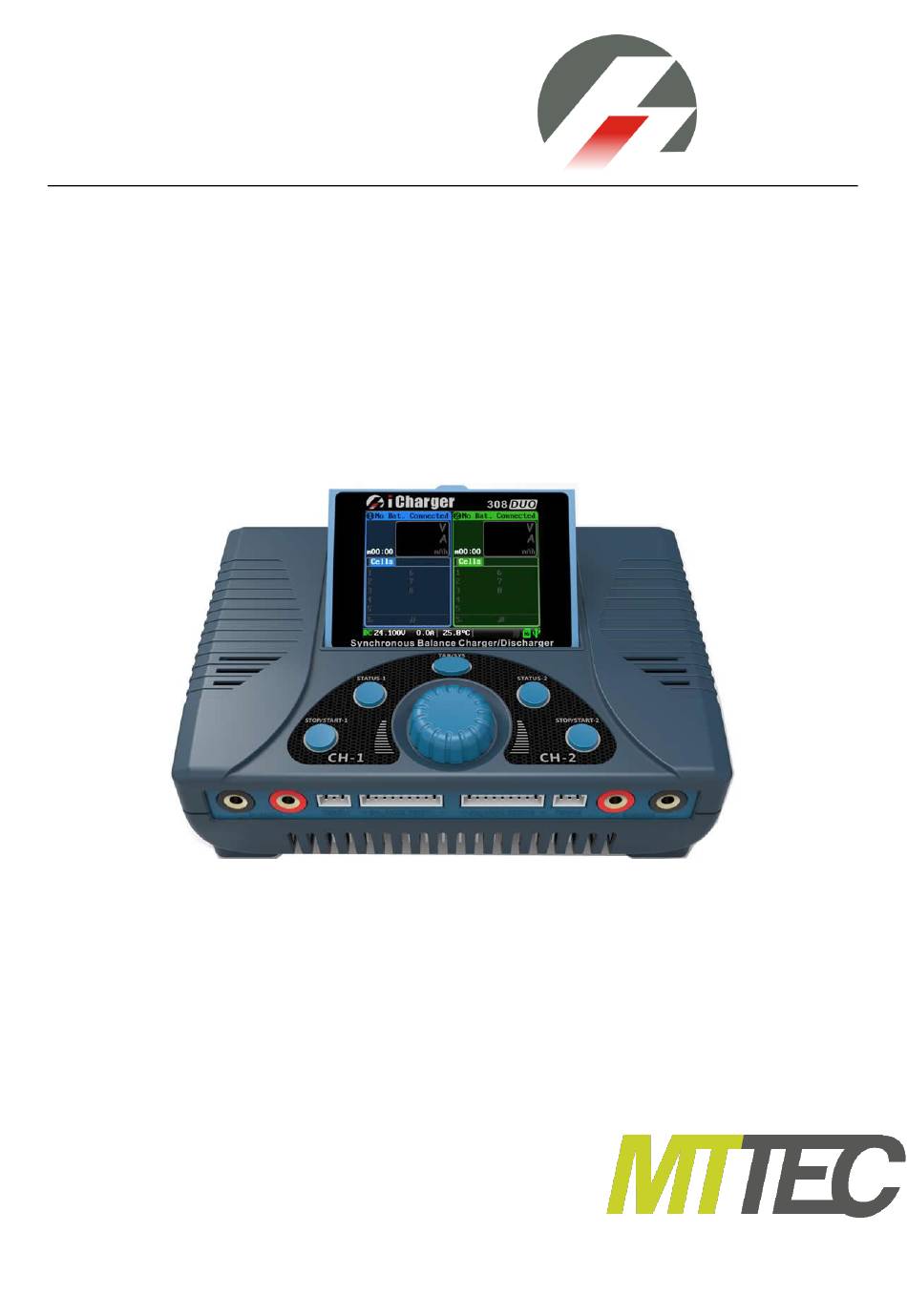

- Seite 1 Junsi iCharger 308DUO Lade- und Entladegerät mit eingebautem Balancer Bedienungsanleitung V2.0...
-
Seite 2: Technische Daten
Step up/down Wandler und einem hohen Funktionsumfang. NiCd, NiMH, LiPo, LiIon, LiFePo4 und Blei Akkus können mit dem Junsi iCharger 308DUO geladen und entladen werden. Für die korrekte Ladung von Lithium-Zellen ist das Ladegerät mit einem internen Balancer ausgestattet. -
Seite 3: Lieferumfang / Zubehör
1. Besonderheiten Der Universallader Junsi iCharger 308DUO ist ein Ladegerät auf dem neuesten Stand der Technik, gefertigt unter Verwendung von hochwertigen elektronischen Bauteilen die Genauigkeit und schonendes Laden ermöglichen. Die spezielle Synchron-Buck-Boost DC/DC Konverter Technologie ermöglicht eine effiziente Energieausnutzung von bis zu 90 %. Dies ermöglicht hohe Leistung bei reduzierter Wärmebildung und das bei seiner sehr kompakten Bauweise. -
Seite 4: Optionales Zubehör
Bitte beachten Sie beim Anschließen und während des Betriebs des Junsi iCharger 308Duo unbedingt die folgenden Sicherheitshinweise. Der Junsi 308Duo ist ein Lader mit zwei separaten Ladeausgängen, was nicht bedeutet, dass jede Konfiguration von Akkupacks zusammen an den Ausgängen angeschlossen werden dürfen. Es darf keinerlei elektrische Verbindung zwischen den an Ausgang 1 und Ausgang 2 angeschlossenen Akkupacks bestehen. -
Seite 5: Anschlussreihenfolge
Zu Beginn des Ladevorganges immer zuerst das Ladekabel am Gerät einstecken und erst danach das Ladekabel mit dem Akku verbinden. Nutzen Sie das Junsi Ladegerät ausschließlich zum Laden von wieder aufladbaren Akkus der angegebenen Typen. Achten Sie auf die richtige Polung der Eingangsspannung und des angeschlossenen Akkus. -
Seite 6: Verbindung Im Synchronen Modus
Verbindung im synchronen Modus Kanal Kanal können zusammen einen Akkupack Laden oder Entladen. Nutzen Sie MEMORY SETUP→Option→Channel Mode zum Setzen des synchronen Modus. In diesem Modus kann ein maximaler Strom von 50A genutzt werden. Hinweis: Laden die beiden Kanäle zusammen einen Akkupack, muss dieser wie im Bild Links angeschlossen werden. - Seite 7 Tastenfunktionen: Name Funktion und Benutzung Drücken: zum Bestätigen Drehen gegen den Uhrzeigersinn: nach oben/vorwärts Drehen im Uhrzeigersinn: nach unten/rückwärts Drehgeber Gedrückt halten: ruft das Verwaltungsmenü im BATTERY SELECTION Bereich auf. Verlässt das Programm nach dem Speichern im BATTERY SETUP Bereich. Gedrückt halten: durch Halten im Startbildschirm öffnet sich das System Setup Menü.
-
Seite 8: Einstellungen Für Lade/Entladevorgänge/Allgemeine Bedienung
Lüfter Zustand: Grau: Aus Grün: Lüfter laufen, je höher die grünen Balken stehen desto schneller laufen die Lüfter SD-Karten Status: Grau: Keine SD Karte eingeschoben Grün: SD Karte befindet sich im Gerät und kann normal verwendet werden. USB Status: Grau: Keine USB Verbindung Grün: USB Verbindung besteht 6. - Seite 9 Auswahl Spannungsquelle Netzgerät -oder- Versorgungsbatterie (hierbei müssen im „SYSTEM MENU“ unter „Power Supply“ genauere Einstellungen vorgenommen werden) Bestätigen Sie die Auswahl durch Drücken des Drehgebers um in das Startmenü zu gelangen Startmenü 1. Infodisplay Ausgang 1 2. Infodisplay Ausgang 2 3.
- Seite 10 7.3 Programm Starten Wählen Sie das gewünschte Programm im BATTERY MEMORY SELECTION Menü und bestätigen Sie die Auswahl durch Drücken des Drehgebers. (Durch Halten der STOP/START-1 Taste im Startmenü gelangen Sie direkt zu diesem Display) 1: Art des Vorgangs wählen 2: Parameter Einstellungen 3: Hinweis für automatisches Speichern Hinweis: Die vom Werk voreingestellten Programme werden automatisch gespeichert, während die...
- Seite 11 7.4 Programmstatus 1: Name des laufenden Programms 2: Akkutyp 3: Art des Vorgangs 4: Kontrollstatus/externe Temperatur 5: Programmlaufzeit 6: Informationen Einzelzellen und Akkupack 7: Ausgangsspannung 8: Ausgangsstrom 9: geladene/entladene Kapazität 10 11 14 15 16 10: Spannungsquelle 11: Eingangsspannung 12: Eingangsstrom 13: Interne Temperatur Weitere Informationen zu den Statusanzeigen 14: Lüfter Status...
- Seite 12 Innenwiderstandsinformationen 1: Innenwiderstand Einzelzellen 2: Innenwiderstand Akkupack 3: Widerstand der Akku und Ladekabel Informationen für zyklische Programmabfolgen 1: Status des Programmzyklus Je nach Akkutyp stehen nicht alle Informationen zur Verfügung, entnehmen Sie Details bitte der folgenden Tabelle: Akku Typ Zellenzahl Innenwiderstand Info Cycle...
- Seite 13 7.5 Fehlermeldungen Sobald das 308Duo einen Fehler feststellt wird der Vorgang auf dem betroffenen Ausgang sofort unterbrochen. Ein rotes Dialog Fenster mit der Fehlermeldung erscheint, außerdem ertönt der Alarmpiepser. 1: Fehlernummer 2: Fehlermeldung Nähere Beschreibungen zu den einzelnen Fehlermeldungen finden Sie unter der Tabelle „Fehlermeldungen“...
-
Seite 14: Laden/Entladen Von Lixx Akkupacks
Hinweis: Für die Ausgänge stehen die Modi Synchron und Asynchron zur Verfügung. (Siehe Seite 5 u. 6 „Verbindung im Asynchronen Modus“ und „Verbindung im Synchronen Modus) Wird der Synchronmodus gewählt wird die Einstellung für den maximalen Ladestrom von 30A auf 50A gesetzt. - Seite 15 Hinweis: Der Lademodus hat die Optionen mit Balancer und ohne Balancer zu laden. Wird das Laden mit Balancer gewählt, muss das Balancerkabel des Akkupacks an das Balancerboard des Ladegeräts angeschlossen werden. (Mit Ausnahme von 1s Akkus). Wird die eingestellte Ladeschlussspannung (LiPo 4,2V, LiIo 4,1V, LiFe 3,6V) einer einzelnen Zelle überschritten ertönt ein Alarmsignal.
- Seite 16 Balance Diff.: 1mV-10mV; Werkseinst: 5mV Balance Set Point: 1mV-50mV; Werkseinst: 5mV Balance Over Charge: 0mV-10mV; Werkseinst: 0mV Balance Done Delay: 0Min-20Min; Werkseinst: 1Min Hinweis: Wird „Balance Diff“ kleiner eingestellt, wird die Spannung der einzelnen Zellen näher aneinander angeglichen, allerdings steigt auch die Ladedauer an. Wird der Wert für „Balance Set Point“...
- Seite 17 Mit einem Klick auf „Advandced“ gelangen Sie in das erweiterte LiXX Einstellmenü. Klicken Sie „Back“ um das Menü wieder zu verlassen und in das letzte Menü zurückzukehren. LiXX Battery Charge Advanced Setup Menü Wiederherstellung niedrigste Spannung: 0.5V/Cell-2.5V/Zelle; Werkseinstellung: 1V/Zelle Wiederherstellung Ladezeit: 1Min-5Min; Werkseinstellung: 3Min Wiederherstellung Ladestrom: 0.02A-0.5A;...
- Seite 18 8.3 Lagerhaltung von LiXX Akkus Klicken Sie Storage in der Programmtabelle und wählen sie das Einstellmenü, klicken Sie nach Beendigung der Einstellungen auf „Back“ um zurück in das letzte Menü zu gelangen. Lagerspannung: 3.7V/Zelle-3.9V/Zelle； Werkseinst.:3.85V/Zelle Lagerungskompensation: 0V/Zelle-0.2V/Zelle； Hinweis: Wählen Sie „Accelerated storage“ um die Lagerung zu beschleunigen. Hierbei wird der Innenwiderstand mit einberechnet um den Vorgang zu verkürzen.
- Seite 19 LiXX Battery Channel Regenerative Setup Menü Channel Join: Nicht verfügbar Spannungsgrenze:0.1V-40V; Werkseinst.：12V Strombegrenzung:0.05A-30A; Werkseinst.：1A Wählen Sie „Advandced“ um das erweiterte Menü für die Entladung von LiXX Akkus aufzurufen. Klicken Sie nach Beendigung der Einstellungen auf „Back“ um zurück in das letzte Menü zu gelangen. Beispiel: Die Spannung für eine 12V/60W Glühbirne als Lastwiderstand auf dem anderen Kanal wird auf 12V begrenzt, der Strom auf 5A (60W/12V=5A) Hinweis: Wählen Sie „Extra Discharge Enable“...
-
Seite 20: Laden/Entladen Von Nixx Akkupacks
8.5 Balancieren von LiXX Akkupacks Wählen Sie „Balance Only“ in der Programmtabelle und öffnen Sie das Einstellmenü. Klicken Sie „Back“ um nach allen Einstellungen wieder zurück in das letzte Menü zu gelangen. Hinweis: In diesem Modus können Lithium Akkupacks ohne Laden oder Entladen zum Angleichen der Einzelzellenspannungen balanciert werden. - Seite 21 Hinweis: Der Lademodus hat zwei Optionen: Normalladen und Reflexladen, nutzen Sie die Reflexladung um die Temperatur und die Entwicklung eines Memory Effekts beim Laden von NiXX Akkus zu vermindern. Für Details Siehe „Wichtige Hinweise“ Seite 38. Wählen Sie „Advanced“ um das erweiterte Einstellmenü für NiXX Akkus aufzurufen. Klicken Sie „Back“...
-
Seite 22: Laden/Entladen Von Pb (Blei) Akkupacks
Hinweis: Für die Kanaleinstellungen siehe Seite 13, „Einstellungen zum Lade/Entladen von LiXX Akkupacks“. Der Regenerative Entlademodus hat die Optionen aus, zum Eingang und zum anderen Kanal, für Details siehe „Wichtige Hinweise“ Seite 38. Wählen Sie „Safety“ um das Menü für die Sicherheitseinstellungen bei der Entladung von NiXX zu öffnen. -
Seite 23: Laden/Entladen Von Nizn Akkupacks
Wählen Sie „Show“ um das Ladeprogramm im „Run Program“ Menü zu zeigen. Das Werksseitig voreingestellte Programm hat diese Option unveränderbar aktiviert. Wählen Sie „Advandced“ um das erweiterte Einstellmenü für Pb Akkupacks aufzurufen. Für Details Siehe Seite 14 „Einstellungen zum Laden von LiXX Akkupacks“ Wählen Sie „Safety“... - Seite 24 Wählen Sie „Charge“ in der Programmtabelle und öffnen Sie das Einstellmenü: NiZn Charge Setup Menü Ladestrom: 0,05A-30A, Werkseinst.: 2A Lademodus: slow Balance, normal Balance (Werkseinst.), Fast Balance, User Balance, Not Balance Abschaltstrom: 1%-50%, Werkseinst.: 10% Ladeschlussspannung: 1.2V/Zelle-2V/Zelle, Werkseinst.: 1.9V/Zelle Hinweis: Sobald die Einstellungen den Empfohlenen Wert von 1.9V/Zelle überschreiten gibt das Ladegerät einen Alarm aus.
-
Seite 25: Geräte Grundeinstellungen
11.6 zyklisches Laden/Entladen von NiZn Akkupacks Wählen Sie in der Programmtabelle „Cycle“ um in das Menü für das zyklische Laden/Entladen zu gelangen. Details siehe Seite 19 „zyklisches Laden/Entladen von LiXX Akkupacks“ Geräte Grundeinstellungen Drücke Sie im Startmenü die TAB/SYS Taste für 2 Sekunden um das „System“ Menü aufzurufen. In diesem Menü... - Seite 26 Hinweis: Sobald die Betriebstemperatur die Lüfter Einschalttemperaturschwelle erreicht, schalten die Lüfter automatisch ein um Hitze abzutransportieren. Die Lüfter Drehzahl wird automatisch angepasst, je nachdem ob die Temperatur weiter steigt oder sinkt. Sollte die Temperatur den Wert für die Leistungsreduktion erreichen, vermindert der Lader die Leistung automatisch.
-
Seite 27: Ausgangsleistungs Management
Ausgangsleistungs Management Wählen Sie „Output Power“ im „SYSTEM MENÜ“ um das Einstellmenü aufzurufen. Wählen Sie „Save“ um die Einstellungen zu speichern und zum letzten Menü zurückzukehren. 1/2. Kanal1/Kanal2 Ausgangsleistungsbegrenzung Laden: 5W-800W, Werkseinst.: 800W Entladen: 5W-80W, Werkseinst.: 80W 3.: Kanal1/Kanal2 Priorität Same (gleiche Priorität, Werkseinst.) Kanal 1, Kanal 2 Hinweis: Die Leistungsbegrenzung für das Laden ist gleichzeitig die Leistungsbegrenzung für die... -
Seite 28: Speichern Und Laden Von Geräteeinstellungen
DC Power Supply Menü Unterspannungsabschaltung: 9V-48V, Werkseinst.: 10V Strombegrenzung: 1A-65A, Werkseinst.: 65A Battery Power Source Menü Unterspannungsabschaltung: 10V-29V, Werkseinst.: 10V Strombegrenzung: 1A-60A, Werkseinst.: 60A Spannungsgrenze bei regenerativer Entladung: 10V-29V, Werkseinst.: 14,5V Strombegrenzung bei regenerativer Entladung: 1A-60A, Werkseinst.: 10A Hinweis: Setzen Sie den Haken bei „Regenerative enable“... - Seite 29 USB und Spracheinstellungen Wählen Sie im System Menü unter „Charger Setup“ den Punkt „Communication“ um zu den Einstellungen zu gelangen. Weitere Informationen zum MODBUS Kommunikations Protokoll finden Sie unter http://www.jun-si.com/UploadFiles/iCharger_MODBUS_Protocol.pdf. Wählen Sie „Serial Port“ um diesen Kommunikationsweg zu aktivieren: 15.2 Spracheinstellungen Wählen Sie im System Menü...
- Seite 30 Kalibrierung Wählen Sie „Calibration“ im „SYSTEM MENÜ“ um das Menü aufzurufen. Wir empfehlen selbst keine Kalibrierung am Lader vorzunehmen. falsche bzw. abweichende Werte können die Benutzung beeinträchtigen oder sogar zu Schäden am Akku führen. Wird die Benutzerdefinierte Kalibrierung (User Calibration) gewählt, werden die weiteren Einstelloptionen freigeschaltet.
- Seite 31 Spezialfunktionen 17.1 Logfile Management Wählen Sie „LOG FILES“ im „SYSTEM MENÜ“ um das Logfile Management Menü aufzurufen. Wählen Sie die gewünscht .TXT Datei an, das System öffnet nun die „LOG FILES OP“ Dialogbox. Der Lader muss mit einem Computer verbunden sein und korrekt erkannt werden um Dateien durch die Auswahl von „Transmission“...
- Seite 32 17.2 Servotest Stecken Sie ein Servo am Anschluss J1 oder J2 an. (Nur an J1 ist der Geschwindigkeitstest möglich, J2 kann auch als externe Spannungsquelle verwendet werden). Wählen Sie „Servo Test“ im „SYSTEM MENÜ“ um das Servotest Menü aufzurufen. Servo Test Menü Typ: Analog Servo (1500us/50Hz) Digital Servo (1500us/333Hz) Digital Servo (760us/560Hz)
-
Seite 33: Usb Port Und Sd Karten Slot
Measurement“ im „SYSTEM MENÜ“ und öffnen Sie das Impulstest Menü. USB Port und SD Karten Slot Beim Junsi 308DUO handelt es sich um ein HID Gerät welches ohne zusätzliche Treiber direkt von Windows erkannt wird und verwendet werden kann. Sobald eine USB Verbindung besteht erscheint in der unteren rechten Ecke des Displays das USB Symbol. - Seite 34 18.1 Firmware-Update durchführen Starten Sie das Programm X:\Upgrader\Upgrader.exe (Sie können die Upgrader.exe auf folgenden Adresse downloaden: http://www.jun-si.com/UploadFiles/Upgrader.rar Klicken Sie auf „Open…“ um eine auf dem PC befindliche Firmware Update Datei zu öffnen. Sollten Sie keine Firmware Update Datei besitzen, können Sie über „Download…“ das Downloadfenster öffnen und die zu ihrem Gerät passende Datei herunterladen.
- Seite 35 Klicken Sie auf „Update…“ um das Firmware Update zu starten. Es erscheint ein Fortschrittsbalken sobald das Update gestartet wurde. Sobald das Update abgeschlossene ist ertönt ein Signal. Hinweis: Sollte das Update durch eine Unterbrechung der Stromversorgung abgebrochen worden sein, halten Sie während des Einschaltens am Gerät gleichzeitig die STATUS-2 und STOP/START-2 Taste und den Drehgeber gedrückt.
- Seite 36 Wählen Sie den Junsi 308DUO in den folgenden Optionen und bestimmen Sie den richtigen Port: Starten Sie am Ladegerät einen Lade- bzw. Entladevorgang und klicken Sie am Rechner auf den Button ’Start recording’. Die Datenaufzeichnung startet. Benutzen Sie die Hilfe-Funktion des Programms, falls Probleme auftreten sollten.
-
Seite 37: Moduseinstellung Der Ausgänge
Moduseinstellung der Ausgänge 1. Asynchroner Modus (Ausgang 1 und Ausgang 2 arbeiten unabhängig voneinander) Falsch Angeschlossen! Richtig Angeschlossen Wählen Sie den Asynchronen Modus über „MEMORY SETUP““Option““Channel Mode“. Achtung: In diesem Modus darf zwischen den Beiden Ausgängen weder über den Akkupack noch über eine andere Verbindung ein elektrischer Kontakt bestehen. -
Seite 38: Wichtige Hinweise
Wählen Sie den Synchronen Modus über „MEMORY SETUP““Option““Channel Mode“. In diesem Modus liegt der maximale Strom bei 50A. Die maximale Leistung ist die maximale Leistung der beiden Kanäle zusammengerechnet. Achtung: Die Verkabelung muss wie in der Grafik erfolgen. Der Synchrone Modus ist hier zwingend, ansonsten kommt es zu Schäden am Lader, der Stromversorgung und Akkupack. - Seite 39 Widerstandsauslegung für eine Akkuspannung siehe Ende des Abschnitts. Der Akku wird durch den Junsi iCharger 308Duo und den zwischengeschalteten Widerstand entladen. Es gibt die interne und die externe Entladeleistung. Die gesamte Entladeleistung ergibt sich nach der Formel P = Pi + PR. Das Ladegerät bestimmt die maximale interne Entladeleistung mit dem Wert ≤80 W.
- Seite 40 Statusmeldungen 21.1 Statusinformationen des aktiven Ausgangs Status Status Beschreibung Status Status Beschreibung Kein Kein Programm, Programm kann gewählt TRICK Erhaltungsladung bei NiXX Akkus Display und gestartet werden. Stopp Status, drücken Sie die Monitor Modus, nur Darstellung der STOPS „Stop“ Taste um das laufende MONITO Akkudaten, kein laufendes Programm Programm zu stoppen...
- Seite 41 10XX "Input over current(-)" Eingangs Überstrom (-) 11XX "The internal temperature is too high" Die Gerätetemperatur ist zu hoch 12XX "The internal temperature is too low" Die Gerätetemperatur ist zu niedrig 13XX "Connection check error" Verbindungsfehler 14XX "CH1 & CH2 common-negative connection Verbindung der Minuspole von Ausgang 1 und 2 prohibited"...
- Seite 42 Genehmigung. Alle in dieser Gebrauchsanweisung aufgeführten Artikelnamen und Abbildungen sind Eigentum des jeweiligen Herstellers. Für Druckfehler, Änderungen und Irrtümer wird keine Haftung übernommen. MTTEC wünscht Ihnen viel Freude mit dem Ladegerät iCharger 308Duo. Kleinmachnow, im Oktober 2013 -42-...
- Seite 43 MTTEC Handels GmbH Albert-Einstein-Ring 7 14532 Kleinmachnow DEUTSCHLAND Telefon: +49 33203 699151 Fax: +49 33203 699150 info@mttec.de Mail: Homepage: www.mttec.de WEEE-Reg.-Nr. DE 36345768 Konformitätserklärung Hiermit erklärt die Firma MTTEC Handels GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der entsprechenden CE Richtlinien befindet.
