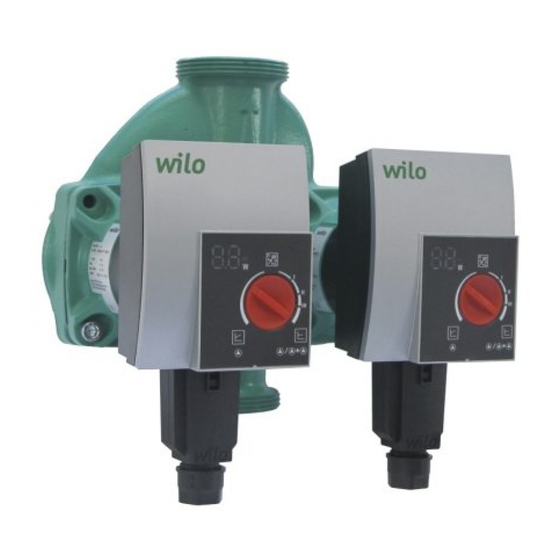

Wilo-Yonos PICO-D 30/1-6
Dieses Beiblatt ist als Ergänzung zu betrachten und hat ausschließlich Gültigkeit in
Verbindung mit der beiliegenden Einbau- und Betriebsanleitung : „Wilo-Yonos PICO"
5 Angaben über das Erzeugnis
5.1 Typenschlüssel
Beispiel: Wilo-Yonos PICO-D 30/1-6
Yonos PICO
-D
30
1-6
6 Beschreibung und Funktion
6.1 Beschreibung des Produktes
Bei einer Doppelpumpe sind die beiden Einstecksätze identisch aufgebaut und werden in einem
gemeinsamen Pumpengehäuse mit integrierter Umschaltklappe montiert. Jede Pumpe kann im
Einzelbetrieb (Haupt-/Reservebetrieb) laufen, aber auch beide Pumpen gleichzeitig im
Parallelbetrieb
Störung, wird ein zusätzliches Schaltgerät benötigt.
7 Installation und elektrischer Anschluss
7. 1 Installation
Zulässige Einbaulagen siehe Fig. 1 dieser Anleitung. Bei Einbau in eine horizontale Rohrleitung wird
empfohlen regelmäßig zwischen den Pumpen umzuschalten.
7.2 Elektrischer Anschluss
Die beiden Pumpenmotoren müssen mit einer separaten Zuleitung mit einzelnen Sicherungen
abgesichert werden.
8 Inbetriebnahme
8.3 Einstellung der Regelungsart und der Förderhöhe
Hinweis: Wenn die Doppelpumpe im Additions-/Spitzenlastbetrieb betrieben werden soll,
muss der Regelmodus Δp-c mit gleicher Förderhöhe eingestellt werden (siehe Fig. 2 A).
Hinweis: Wenn die Doppelpumpe im Haupt-/Reservebetrieb betrieben werden soll,
muss der Regelmodus und die Förderhöhe identisch eingestellt werden (siehe Fig. 2B/2C).
4 180 197-Ed.01/2013-02-Wilo
Einbau- und Betriebsanleitung
Hocheffizienzpumpe
Doppelpumpe
Verschraubunsanschluss DN 30 (Rp 1 ¼)
1 = minimale Förderhöhe in m (bis auf 0,5 m einstellbar)
6 = maximale Förderhöhe in m bei Q = 0 m³/h
(Additions-/Spitzenlastbetrieb). Für die Umschaltung der Pumpen, z. B. bei einer
