Z u l u f t - / A b g a s l e i t u n g - B a u s ä t z e
1.4 Anschließen der GasSolarUnit

1.4.1 Anschluss Abgas- und Zuluftleitung

Grundsätzliches: Der ausführende Fachbetrieb
hat sich vor Beginn der Arbeiten mit dem zu-
ständigen Bezirksschornsteinfegermeister ab-
zustimmen. Auch in Regionen, in denen es
nicht gesetzlich vorgeschrieben ist, empfehlen
wir die Beteiligung des Bezirksschornstein-
fegermeisters mit einem Formblatt
aktenkundig zu machen.
Die ROTEX GasSolarUnit muss innerhalb des
Aufstellgeschosses an die Abgasanlage ange-
schlossen werden.
Der Luft-Abgas-Anschluss hat die Durchmes-
ser 125 mm (Zuluft) und 80 mm (Abgas) und ist
mit speziellen säurebeständigen Dichtungen
ausgestattet.
Grundsätzlich ist der Anschluss an jede für den
Brennwertbetrieb zugelassene Abgasleitung
(feuchteunempfindlich, überdruckdicht) des
Typs B (zugelassen bis 120 °C) möglich.
(System mit gültiger DIBT-Zulassungsnummer)

Abgasanschluss gerade nach hinten

Für den Standardanschluss an das Abgas-
system, gerade nach hinten, empfehlen wir
den Einsatz unseres speziell auf die ROTEX
GasSolarUnit abgestimmte LAS*-Anschluss-
Set H. Bauteile und Aufbau des Sets wie folgt
(siehe Bild 1.4.1.1):
LAS-Anschluss-Set H:
Best.-Nr. 15 50 79.08
1 PP-LAS-Winkel 87°
2 PP-LAS-Meßstück
3 PP-LAS-Revisionsrohr
4 Abdeckblende weiß
5 PP-LAS-Mauerdurchführung DN 80/125
*LAS = Luft-Abgas-System
[ 10 ]

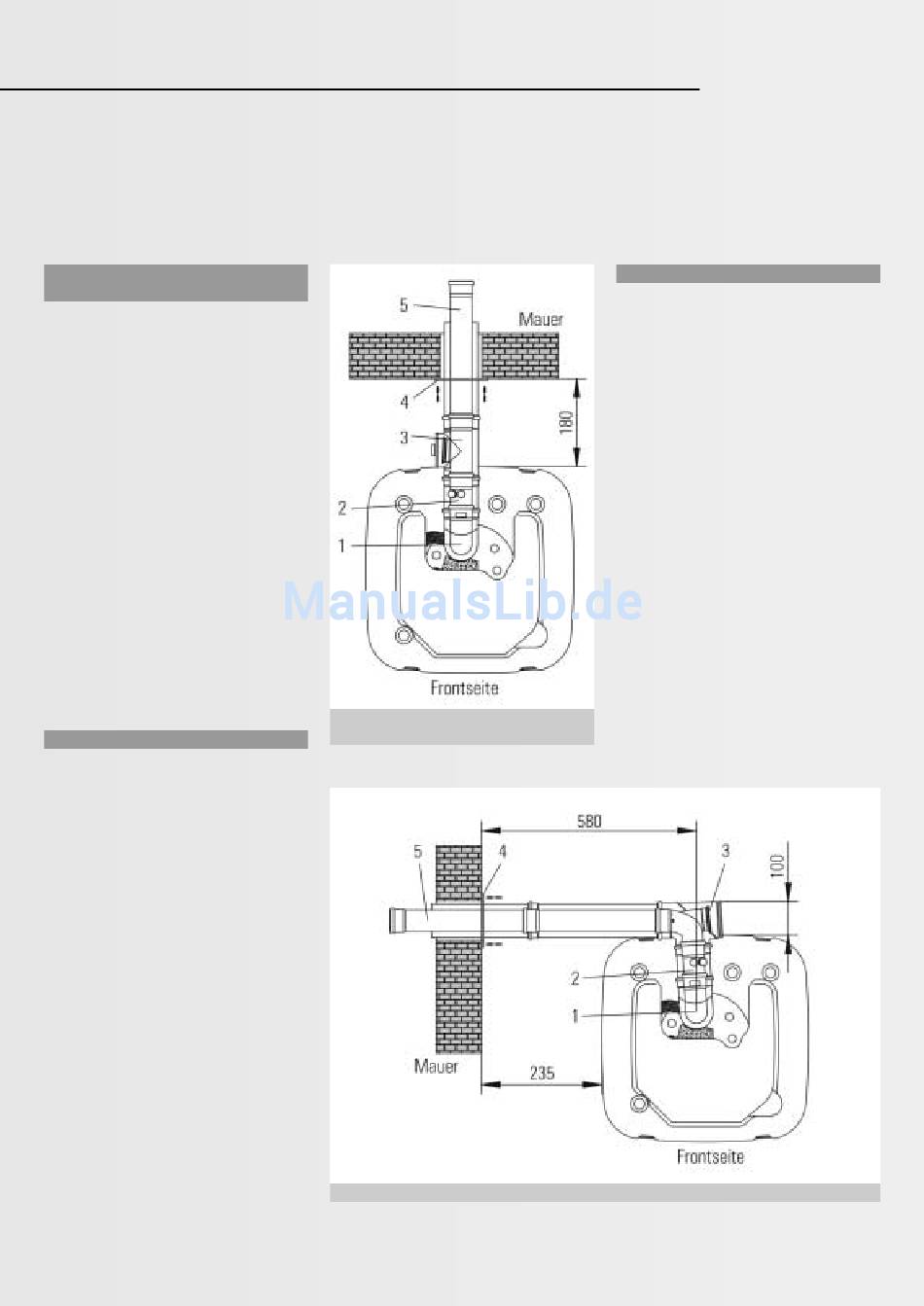

Bild 1.4.1.1: Abgasanschluss nach
hinten mit LAS-Anschluss-Set H (Draufsicht)
DN 80/125
DN 80/125
DN 80/125
DN 125
Bild 1.4.1.2: Abgasanschluss zur Seite mit LAS-Anschluss-Set K (Draufsicht)

Abgasanschluss seitlich nach hinten

Kann die ROTEX GasSolarUnit nicht direkt
nach hinten angeschlossen werden, empfehlen
wir einen seitlichen Abgas-Anschluss.
Der seitliche Abgas-Anschluss kann durch
den Einsatz des LAS-Anschluss-Set K realisiert
werden.Bauteile und Aufbau für Anschluss
seitlich nach hinten wie folgt (siehe Bild
1.4.1.2):
LAS-Anschluss-Set K:
Best. Nr. 15 50 79.09
1 PP-LAS-Winkel 87°
2 PP-LAS-Meßstück
3 PP-LAS-Revisionsbogen 87° DN 80/125
4 Abdeckblende weiß
5 PP-LAS-Mauerdurchführung DN 80/125
6 PP-LAS-Rohr (z. B. PPD-L50) DN 80/125
DN 80/125
DN 80/125
DN 125
