Einbau und Inbetriebnahme
2-10
2.4
Einschalten
Nachdem Sie die Versorgungsspannung angelegt haben, erfolgt ein Systemtest der
die Überprüfung und Initialisierung der im Bediengerät befindlichen Module beinhal-
tet. Dabei werden alle Zustands-LEDs kurzzeitig aktiviert. Vom Systemtest können
verschiedene System- und Fehlermeldungen ausgegeben werden. Unter der Vor-
aussetzung, dass sich ein gültiges Projekt im Applikationsspeicher befindet, er-
scheint auf dem Display als erste Maske die „Start-Maske" beziehungsweise die
Maske, die in TSwin in den Sprachparametern als Maske für Startup eingetragen
wurde. Zudem ertönt ein Piepton durch den integrierten Lautsprecher.
Die Ausgabezeit der „Start-Maske" beträgt 5 Sekunden. Diese Zeit ist fest eingestellt.
Nach Ablauf der Zeit erscheint auf dem Display die „Hauptmaske", beziehungsweise
die in den Sprachparametern als Hauptmaske eingetragene Maske. Diese Maske ist
gleichzeitig die erste Maske des Bediensystems.
Berühren Sie während der Anzeige der „Start-Maske" den Touchscreen, erscheint
auf dem Display die „Setup-Maske". In dieser Maske parametrieren Sie die Schnitt-
stellen des Bedienterminals.
2.5
Identifizierung
Sie identifizieren das Gerät anhand des Typenschildes auf der Geräterückseite.

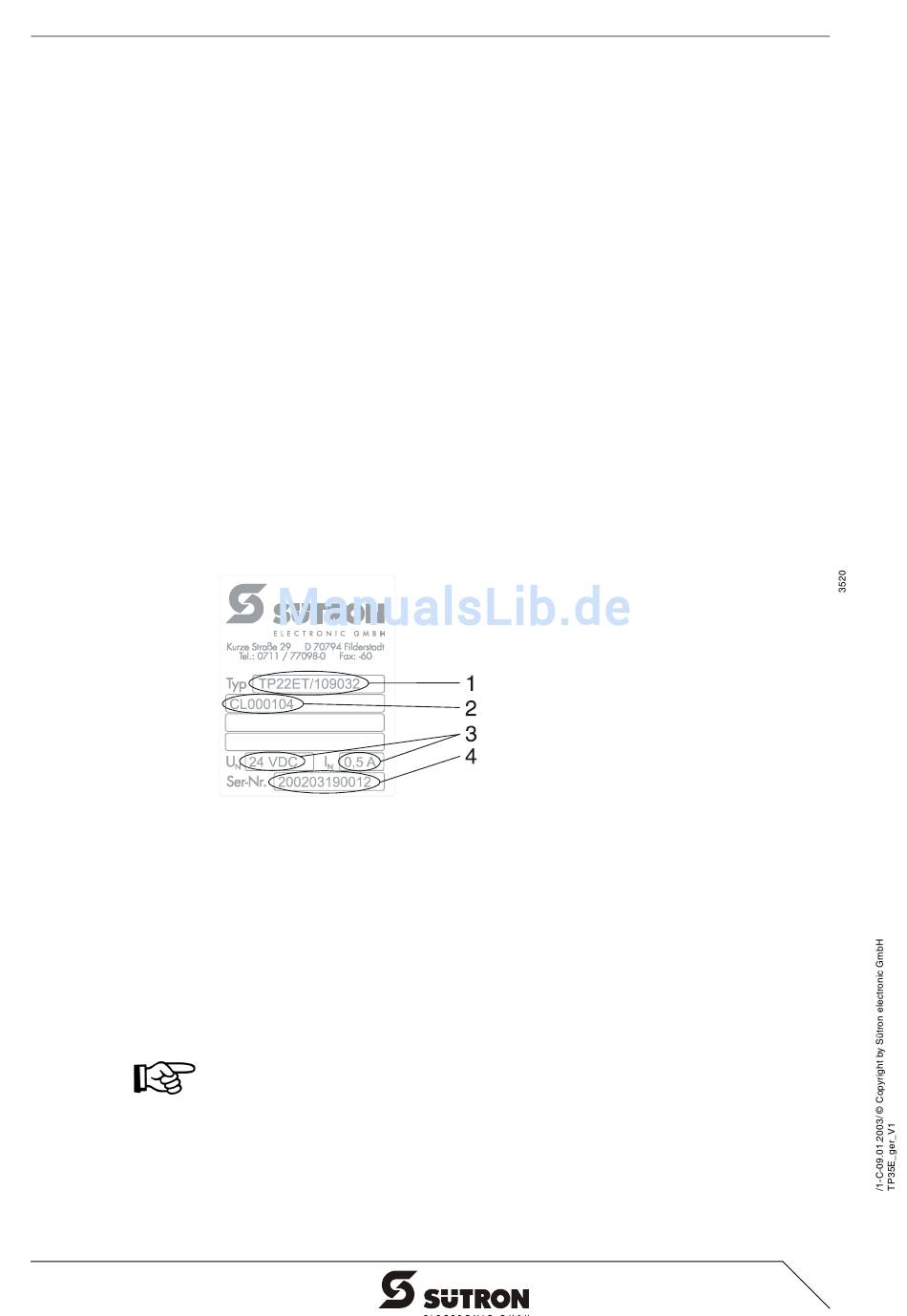

Bild 2-8
Typenschild
1. Bestellnummer
2. Firmwarestand (Auslieferzustand)
3. Spannungs- und Stromangabe
4. Seriennummer
Desweiteren können Sie während der Initialisierung des Bediengerätes folgende In-
formationen ablesen: Taktfrequenz, Applikationsspeichergröße, aktueller Firmware-
stand, TSwin-Version, Projektname, Uhrzeit, Datum, Anzahl der Übersetzungsläufe
und eine Zufallszahl.
Da die Initialisierungsmaske nur wenige Sekunden sichtbar ist, gibt es eine Möglich-
keit diese Maske für einen längeren Zeitraum darzustellen.
1. Halten Sie beim Einschalten eine beliebige Taste am Bediengerät gedrückt um
eine Fehlermeldung zu erzeugen.
2. Lesen Sie jetzt die erforderlichen Informationen ab.
3. Lassen Sie die Taste wieder los damit die Initialisierungsphase des Bediengeräts
abgeschlossen werden kann.
TesiMod Touch Panel TP35
