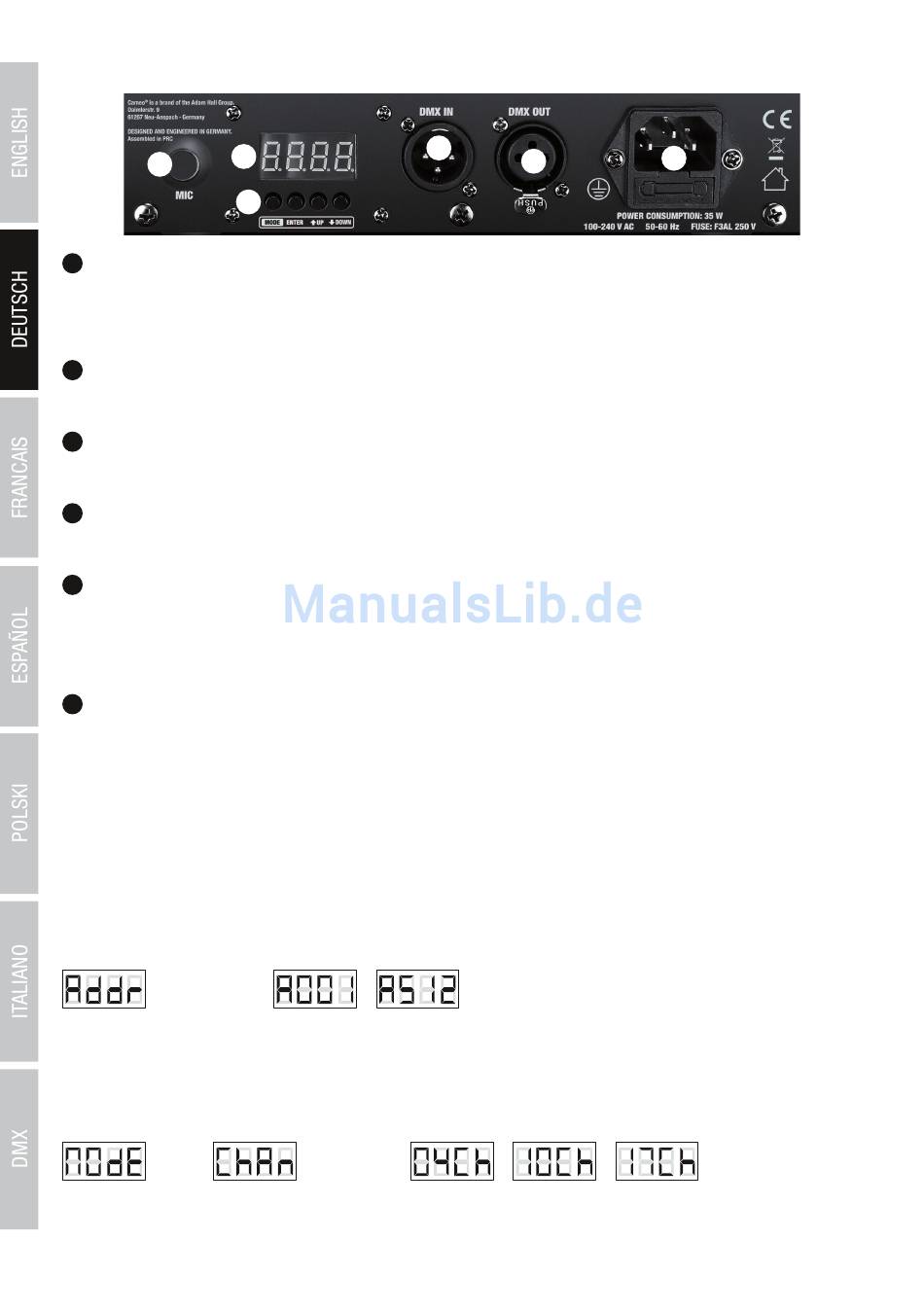

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE
6
1
POWER IN
IEC Netzbuchse mit integriertem Sicherungshalter. Ein geeignetes Netzkabel befindet sich im Lieferumfang. WICHTIGER HINWEIS: Ersetzen
Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten entsprechend des Aufdrucks auf dem
Gerät! Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
2
DMX IN
Männliche 3-Pol XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Pult).
3
DMX OUT
Weibliche 3-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals.
4
LED DISPLAY
Das vierstellige LED-Display zeigt die Betriebsart und weitere Systeminformationen an.
5
BEDIENTASTER
MODE: Auswahl der Hauptmenüpunkte. In der Menüstruktur eine Ebene höher gelangen.
ENTER: Bestätigen von Programmauswahl und Wertänderungen.
UP und DOWN: Auswahl einer Betriebsart, von Systemeinstellungen und Programmen, z.B. ändern von Programmgeschwindigkeit und DMX-Adresse.
6
MIC
Mikrofon für die Betriebsart Musiksteuerung.

BEDIENUNG

Wenige Sekunden nach dem Anschließen an das Stromnetz ist der Scheinwerfer betriebsbereit und die Betriebsart, die zuvor angewählt war,
wird aktiviert.
DMX-STARTADRESSE EINSTELLEN
Drücken Sie den MODE-Taster so oft, bis im Display „Addr" angezeigt wird. Drücken Sie nun auf ENTER und stellen die DMX-Startadresse mit
Hilfe der Taster UP und DOWN wunschgemäß ein (A001 - A512). Bestätigen Sie die Eingabe mit ENTER. Die synchrone Ansteuerung mehrerer
Scheinwerfer des gleichen Modells durch ein DMX-Steuergerät (z.B. DMX-Pult) erreichen Sie, indem Sie die Scheinwerfer auf die gleiche
DMX-Startadresse und die gleiche DMX-Betriebsart einstellen und mit Hilfe von DMX-Kabeln verbinden.
-> ENTER ->
DMX-BETRIEBSART EINSTELLEN
Drücken Sie den MODE-Taster so oft, bis im Display „ModE" angezeigt wird. Drücken Sie nun 2-mal auf ENTER und wählen die gewünschte
DMX-Betriebsart mit Hilfe der Taster UP und DOWN aus (04Ch, 10Ch, 17Ch). Bestätigen Sie die Eingabe mit ENTER. Tabellen mit der Kanalbelegung
der verschiedenen DMX-Modi finden Sie in dieser Anleitung unter DMX STEUERUNG. Liegt kein DMX-Signal am Gerät an, blinken die Zeichen im
Display, liegt ein DMX-Signal an, stoppt das Blinken.
-> ENTER ->
