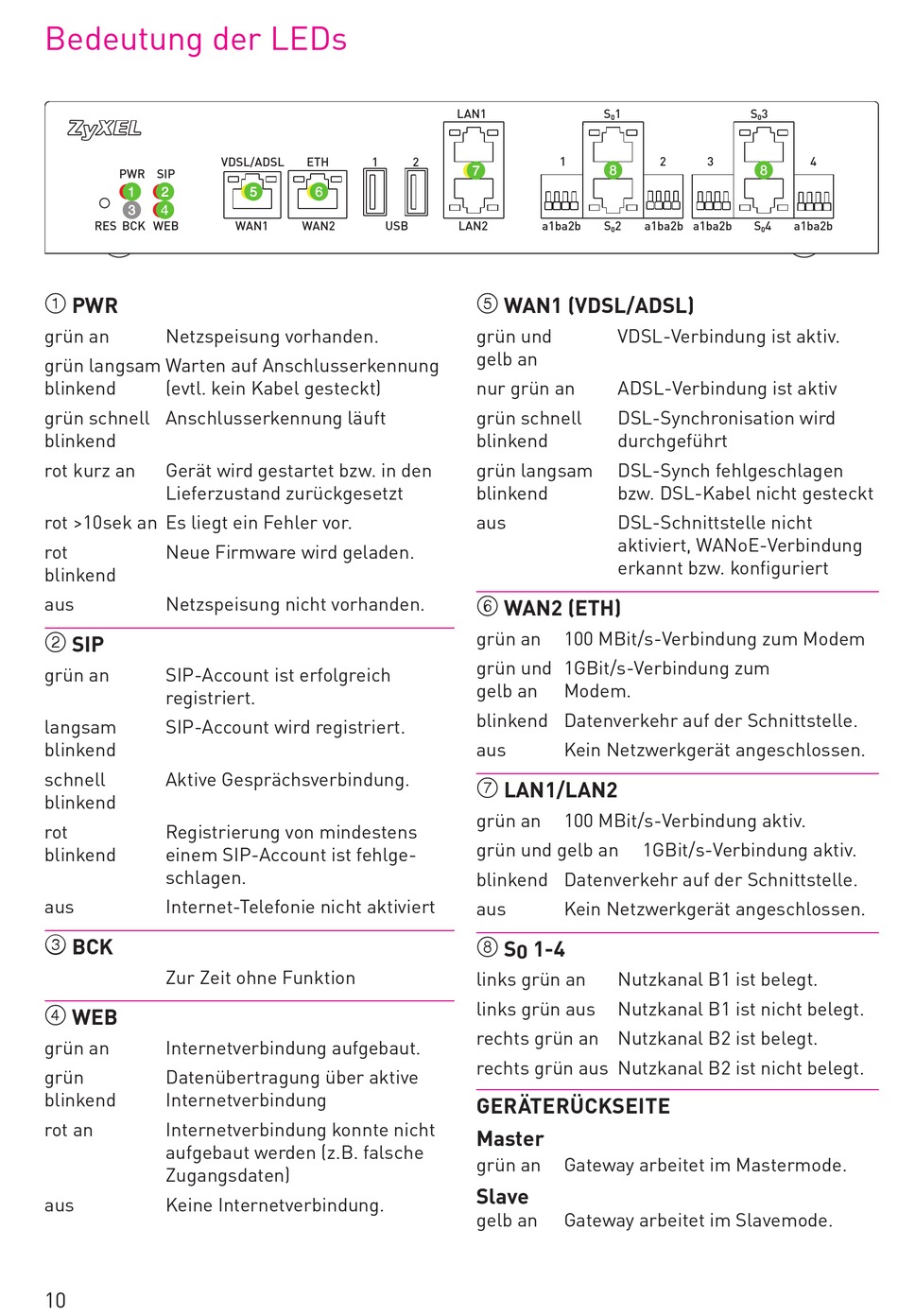

Bedeutung der LEDs

PWR SIP
RES BCK WEB
B
PWR
grün an Netzspeisung vorhanden.
grün langsam Warten auf Anschlusserkennung
blinkend (evtl. kein Kabel gesteckt)
grün schnell Anschlusserkennung läuft
blinkend
rot kurz an Gerät wird gestartet bzw. in den
Lieferzustand zurückgesetzt
rot >10sek an Es liegt ein Fehler vor.
rot Neue Firmware wird geladen.
blinkend
aus Netzspeisung nicht vorhanden.
C
SIP
grün an SIP-Account ist erfolgreich
registriert.
langsam SIP-Account wird registriert.
blinkend
schnell Aktive Gesprächsverbindung.
blinkend
rot Registrierung von mindestens
blinkend einem SIP-Account ist fehlge-
schlagen.
aus Internet-Telefonie nicht aktiviert
D BCK
Zur Zeit ohne Funktion
E
WEB
grün an Internetverbindung aufgebaut.
grün Datenübertragung über aktive
blinkend Internetverbindung
rot an Internetverbindung konnte nicht
aufgebaut werden (z.B. falsche
Zugangsdaten)
aus Keine Internetverbindung.
10
VDSL/ADSL ETH 1
WAN1 WAN2 USB
LAN1
2 1
LAN2 a1ba2b
F
WAN1 (VDSL/ADSL)
grün und
gelb an
nur grün an
grün schnell
blinkend
grün langsam
blinkend
aus
G WAN2 (ETH)
grün an 100 MBit/s-Verbindung zum Modem
grün und 1GBit/s-Verbindung zum
gelb an Modem.
blinkend Datenverkehr auf der Schnittstelle.
aus Kein Netzwerkgerät angeschlossen.
H
LAN1/LAN2
grün an 100 MBit/s-Verbindung aktiv.
grün und gelb an
blinkend Datenverkehr auf der Schnittstelle.
aus Kein Netzwerkgerät angeschlossen.
I
S 1-4
0
links grün an
links grün aus
rechts grün an Nutzkanal B2 ist belegt.
rechts grün aus Nutzkanal B2 ist nicht belegt.
GERäTERÜCKSEITE
Master
grün an Gateway arbeitet im Mastermode.
Slave
gelb an Gateway arbeitet im Slavemode.
S 1 S 3
2 3
S 2 a1ba2b a1ba2b S 4
VDSL-Verbindung ist aktiv.
ADSL-Verbindung ist aktiv
DSL-Synchronisation wird
durchgeführt
DSL-Synch fehlgeschlagen
bzw. DSL-Kabel nicht gesteckt
DSL-Schnittstelle nicht
aktiviert, WANoE-Verbindung
erkannt bzw. konfiguriert
1GBit/s-Verbindung aktiv.
Nutzkanal B1 ist belegt.
Nutzkanal B1 ist nicht belegt.
4
a1ba2b
