Benutzerinformation

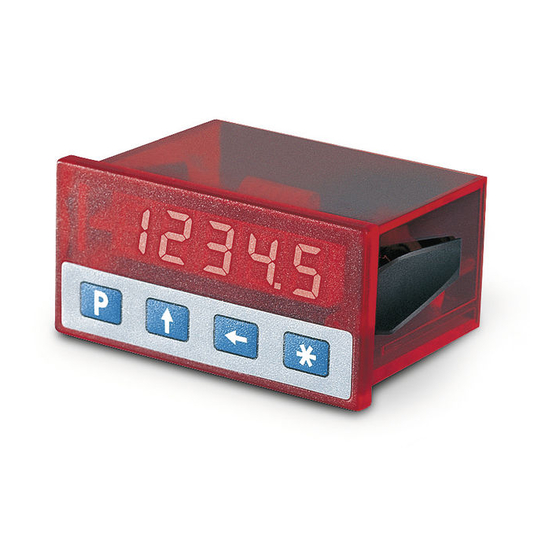

MA506
Magnetbandanzeige
TGL, TGA
DEUTSCH
1. Gewährleistungshinweise
Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
DasTypenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B.
MA506-0023
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
ggfs. zusätzlich gegen schädliche Umwelteinflüs-
se, wie z.B. Spritzwasser, Lösungsmittel, Staub,
Schläge, Vibrationen, starke Temperaturschwan-
MA506
Datum 29.08.2008
EG
Varianten-Nr.
Geräte-Typ
kungen geschützt werden.
3.1 Einbaugehäuse EG
1.
In der Schalttafel "A" muss der Ausschnitt für
die Anzeige vorgesehen sein.
2.
Die Anzeige wird in den Schalttafelausschnitt
geschoben bis die seitlichen Befestigungslaschen
einschnappen.
3.
Durch die Klemmung der Befestigungslaschen
wird die Anzeige gehalten, kann aber auch leicht
demontiert werden.
max. Haltekraft der
Schnappung 5N
Abb. 1: Montage Einbaugehäuse EG
3.2 Tischgehäuse TGL und TGA
Zum Anschrauben des Gerätes können die Gummi-
füße entfernt werden.
Achtung! Die max. Einschraubtiefe von 6,5mm
muss unbedingt beachtet werden.
3.3 Montage Magnetband
Die Montage muss plan zur Montagefläche bzw. der
zu messenden Strecke erfolgen. Welligkeiten ver-
schlechtern immer die Messgenauigkeit.
Überall wo aufgrund unzureichender Befestigungsmöglichkeiten
keine geeignete Montage des Magnetbandes möglich ist, kann das
Magnetband Typ MB... in eine als Zubehör lieferbare Profilschiene
(z.B. Typ PS) montiert werden. Dadurch entsteht eine kompakte
Magnetbandeinheit.
Aus technischen Gründen muss bei der Länge, ge-
genüber der Messstrecke, ein Zumaß von 100mm
berücksichtigt werden.
Achtung! Um optimale Verklebungen zu errei-
chen müssen alle antiadhäsiven Fremdsubstanzen
(Öl, Fett, Staub usw.) durch möglichst rückstands-
los verdunstende Reinigungsmittel entfernt wer-
den. Als Reinigungsmittel eignen sich u.a. Ketone
(Aceton) oder Alkohole, die u.a. von den Firmen
Loctite und 3M als Schnellreiniger angeboten wer-
den. Die Klebeflächen müssen trocken sein und es
ist mit höchstmöglichem Anpressdruck zu verkle-
ben. Die Verklebungstemperatur ist optimal zwi-
schen 20°C und 30°C in trockenen Räumen.
Tip! Bei Verklebung langer Bänder sollte die
Schutzfolie des Klebebandes über eine kurze Teil-
strecke abgezogen werden, um das Band zu fixie-
Art.Nr. 80713
Änd. Stand 322/08
1
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siko MA506

  • Seite 1 Garantieansprüche gelten nur für Produkte der Überall wo aufgrund unzureichender Befestigungsmöglichkeiten keine geeignete Montage des Magnetbandes möglich ist, kann das Firma SIKO GmbH. Bei dem Einsatz in Verbindung Magnetband Typ MB... in eine als Zubehör lieferbare Profilschiene mit Fremdprodukten besteht für das Gesamtsystem (z.B.
  • Seite 2: Elektrischer Anschluss

    4. Elektrischer Anschluss Abb. 3 Abb. 4 • Verdrahtungsarbeiten dürfen nur spannungslos erfolgen! • Litzen mit Aderendhülsen versehen. • Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindungen zu überprüfen. Abb. 5 Abb. 6 MA506 Datum 29.08.2008 Art.Nr. 80713 Änd. Stand 322/08...
  • Seite 3 (z.B. durch Kabelverlängerungen). Der in- terne Akku muss vor Tiefenentladung geschützt Netzanschluss werden, d.h. bei Betriebsunterbruch von >200h, Schalter auf Stellung "Transport" stellen. Abb. 9: Einbaugerät EG mit fix montiertem Sensor MA506 Datum 29.08.2008 Art.Nr. 80713 Änd. Stand 322/08...
  • Seite 4: Bedienung

    Taste betätigen für mind. 20s, oder mit der Tas- _F_AS Freigabe Rücksetzfunktion: Rückset- bis zum Ende der Parameterliste durchtasten. zen auf den Referenzwert mit der -Taste der frontseitigen Tastatur. Weiterschalten der Parameter: mittels Taste "AUS" Resetfunktion unwirksam MA506 Datum 29.08.2008 Art.Nr. 80713 Änd. Stand 322/08...
  • Seite 5: Anwendungsbeispiele

    Wert wird dabei gespeichert. _F_rL Freig. Kettenmaß 10. Fehlerbehandlung _F_rF Freig. Ref. Meldung [Beschreibung] • Abhilfe _F_oF Freig. Offset Full [Anzeigenüberlauf] SPr_ Sprache • Parameter kontrollieren und ggf. anpassen • Anzeige referenzieren/nullen MA506 Datum 29.08.2008 Art.Nr. 80713 Änd. Stand 322/08...
  • Seite 6 P-Tasten-Zeit: 1s, 5s, 10s, 20s, 30s ISP_ Istwertspeicher: EIn, AUS _F_AS Freigabe Rücksetzfunktion: EIN, AUS _F_rL Freigabe Kettenmaßfunktion: EIN, AUS _F_rF Freigabe Referenzwertänderung: EIn, AUS _F_oF Freigabe Offsetwertänderung: EIn, AUS SPr_ Sprache: d, E MA506 Datum 29.08.2008 Art.Nr. 80713 Änd. Stand 322/08...
