Dialogfelder
76
5.2.6.3
PicoScope 2000/3000-Blockmodus

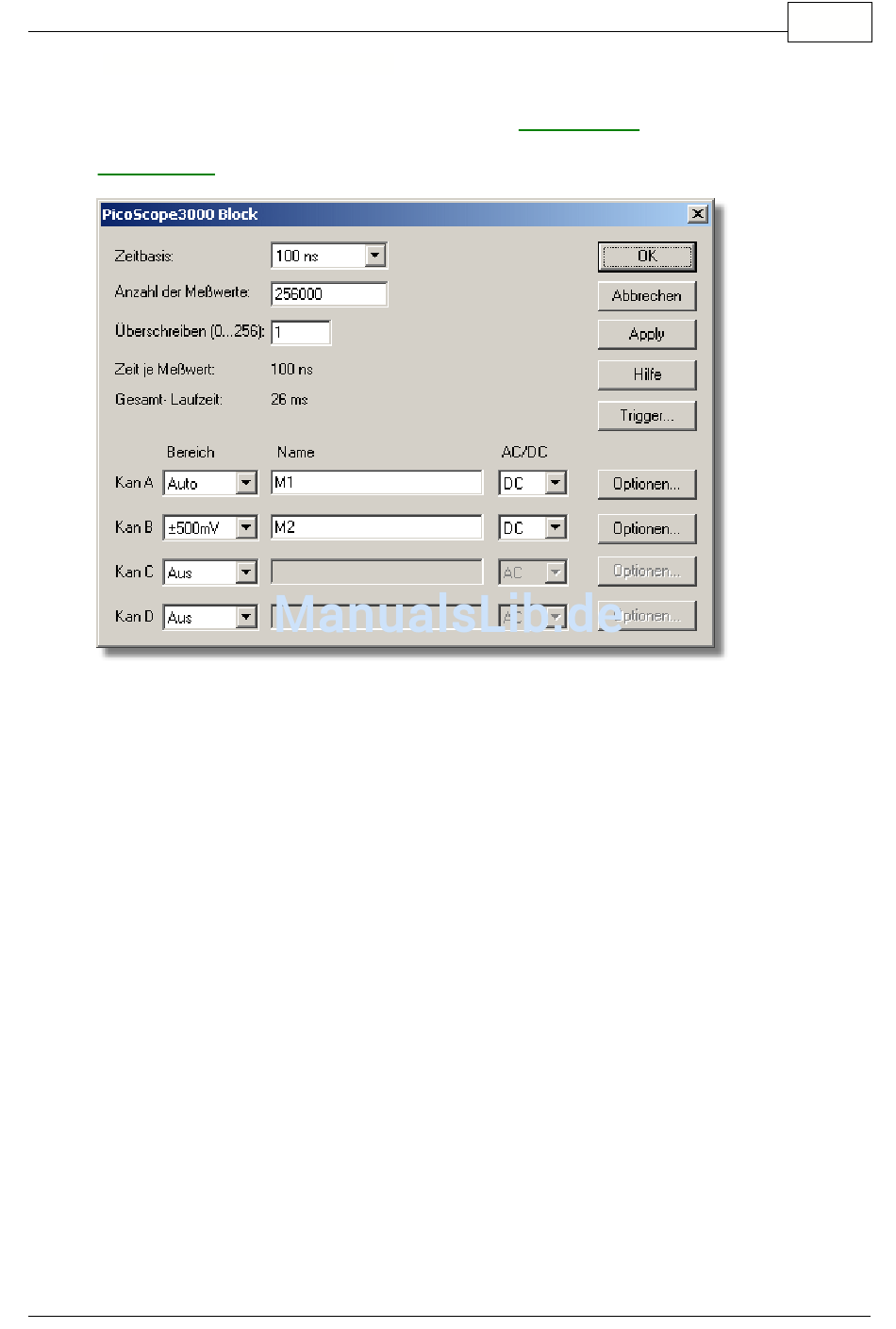

Der Zugriff auf diese Option erfolgt im Dialogfeld
Wandlerdaten
über die Schaltfläche OK.
Hinweis: Auf dieses Dialogfeld kann nur zugegriffen werden, wenn im Dialogfeld
Aufzeichnung
das Aufzeichnungsverfahren als Schneller Block gewählt wurde.
Über dieses Dialogfeld werden die Kanäle und die Abtastrate für schnelle
Datenaufzeichnung gewählt.
Zeitbasis
Dies ist eine Liste der Abtastraten, die im Gerät PicoScope 2000 oder 3000 integriert
sind. Wählen Sie einen der Einträge aus dieser Liste.
Hinweis:
Die verfügbare Zeitbasisanzahl ist abhängig von der Version des Pico Scope 2000 oder
3000, die Sie besitzen, sowie von anderen Einstellungen, wie z. B. der Anzahl aktiver
Kanäle.
Anzahl von Abtastungen
Hiermit wird die Anzahl von Abtastungen festgelegt, die während eines Blocks
durchgeführt werden sollen.
Überabtastung (0...256):
Dies ist die Anzahl von individuellen Messwerten, die für jede Abtastung verwendet
werden sollen. Der Überabtastfaktor wird durch andere Einstellungen wie die "Zeitbasis"
und die "Anzahl von Abtastungen" begrenzt. Überabtastung führt dazu, dass die
gewünschte Anzahl von Abtastungen um den Überabtastfaktor erhöht und danach der
Mittelwert pro Abtastung gebildet wird, um eine effektive Erhöhung der Auflösung zu
erhalten.
Die effektive Auflösungserhöhung (in Bit) wird wie folgt berechnet:
(Auflösungserhöhung) = log10 (Überabtastfaktor) / log10 (2)
Copyright 2005 Pico Technology Limited. All rights reserved.
PLW049-1.4
