Trigger
Klicken Sie zur Eingabe der Triggerdetails für die Messung auf diese Schaltfläche.
Hierdurch wird das Dialogfeld
ADC2xx - Trigger
geöffnet.
Optionen
Klicken Sie zum Festlegen von Messoptionen wie Einheiten und Skalierung auf diese
Schaltfläche. Hierdurch wird das Dialogfeld
Parameteroptionen
geöffnet.
5.2.5.4

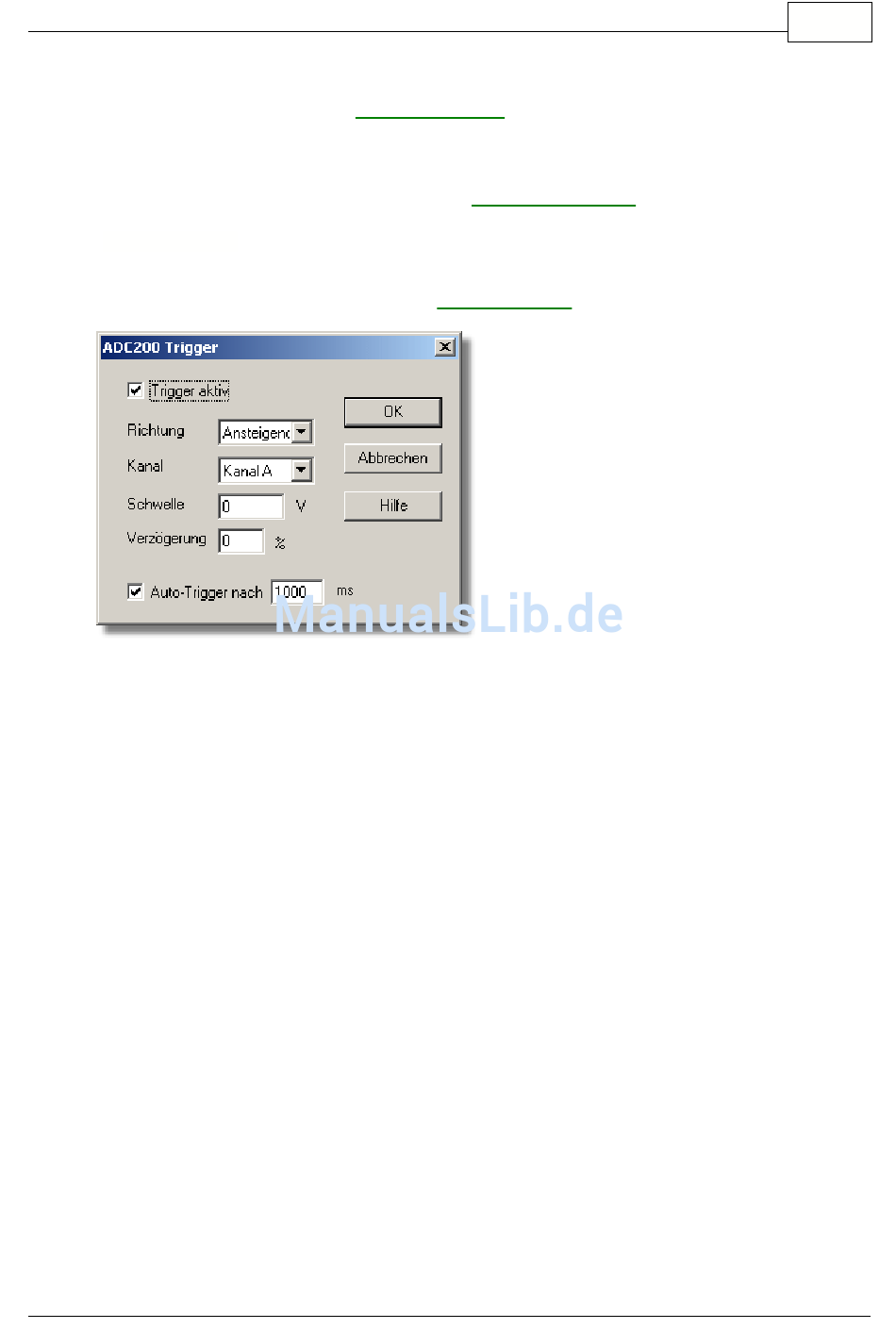

ADC200-Trigger
Der Zugriff hierauf erfolgt im Dialogfeld
ADC2xx - Block
über die Schaltfläche Trigger.
Triggern dient dazu, den Augenblick zu wählen, in dem PicoLog Daten erfasst. Dies
geschieht normalerweise zu einer festgelegten Zeit vor oder nach einem Trigger-Ereignis.
Ein Trigger-Ereignis tritt auf, wenn ein vorgegebener Kanal einen Spannungsschwellwert
über- oder unterschreitet. PicoLog kann die Datenerfassung unmittelbar nach dem
Trigger-Ereignis beginnen, oder zu einer festen Zeit vor oder nach dem Trigger-Ereignis.
Trigger aktivieren
Sollen Daten nur erfasst werden, wenn die angegebene Trigger-Bedingung auftritt,
aktivieren Sie dieses Kontrollkästchen. Ist das Kontrollkästchen nicht aktiviert, werden
Daten kontinuierlich angezeigt.
Suchrichtung
Die Trigger-Richtung kann steigend oder fallend sein. Wird sie als steigend gewählt, tritt
das Trigger-Ereignis auf, wenn die Spannung über den Triggerschwellwert ansteigt.
Kanal
Mit dieser Option wird festgelegt, welcher Kanal als Trigger-Eingang verwendet werden
soll.
Schwellwert
Dies ist die Spannung (in mV), die der Trigger-Kanal über- oder unterschreiten muss,
damit ein Trigger-Ereignis auftritt.
