Dialogfelder
40
Tabellengestützte Suche
Dies ist nützlich, wenn eine Gruppe von Eingangsmesswerten, die unterschiedlichen
Werten der Messung entsprechen, skaliert werden soll. Sie können zwei oder mehr
Wertepaare in das nachstehende Feld eingeben. Zur Umwandlung eines 0 bis 2,5 V
Eingangs in minus 40 bis 100 °C geben Sie zum Beispiel die folgenden Daten in das Feld
ein:
0
-40
2,5
100
Zwei Paare reichen aus, wenn eine lineare Beziehung zwischen Rohwerten und skalierten
Werten besteht. Bei nichtlinearen Beziehungen hängt die benötigte Anzahl von Paaren
vom maximal akzeptablen Interpolationsfehler ab. Wenn Sie mehr als ein halbes Dutzend
Wertepaare eingeben möchten, ist es besser, die Tabelle in eine Datei einzugeben und
dann die Dateiskalierung (siehe unten) zu verwenden.
Gleichung
Dies kann verwendet werden, wenn es möglich ist, die Beziehung zwischen Eingangswert
und Messwert zu berechnen. Ein x steht für die Rohmesswerte. Zur Umwandlung einer
Temperatur von Fahrenheit in Celsius sähe die Gleichung zum Beispiel wie folgt aus:
(x-32)* 5 / 9
Weitere Informationen zu Gleichungen finden Sie unter Gleichungsskalierung.
Datei
Wenn Sie angeben, dass Sie eine Datei zur Skalierung verwenden möchten, ist diese
Schaltfläche aktiv. Nach dem Klicken auf diese Schaltfläche öffnet der Computer ein
Dialogfeld zur Auswahl einer Skalierungsdatei.
Skalierung aus Datei
Wird verwendet, wenn die Eingänge aus einer Reihe gleicher Messungen über das
gleiche Verfahren skaliert werden sollen oder eine große Suchtabelle eingerichtet werden
soll. Weitere Informationen zum Format finden Sie unter Skalierungsdateiformat.
5.1.7.3

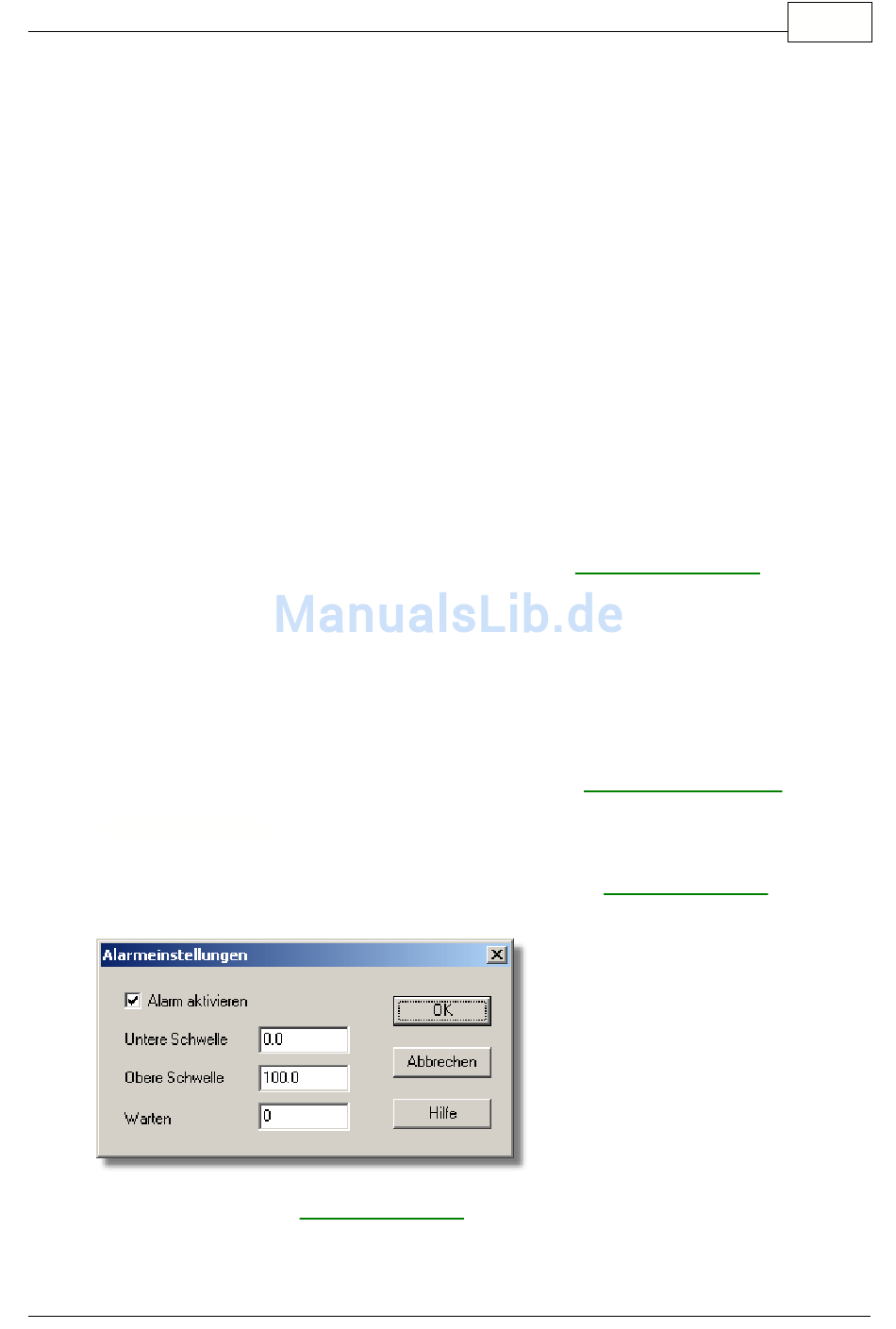

Alarmeinstellungen
Klicken Sie zum Zugriff auf dieses Dialogfeld im Dialogfeld
Parameteroptionen
auf die
Schaltfläche Alarm.
Dieses Dialogfeld definiert die Alarmeinstellungen für jede Messung. Es wird aufgerufen,
wenn Sie im Dialogfeld
Parameteroptionen
auf die Schaltfläche Alarm klicken.
Copyright 2005 Pico Technology Limited. All rights reserved.
PLW049-1.4
