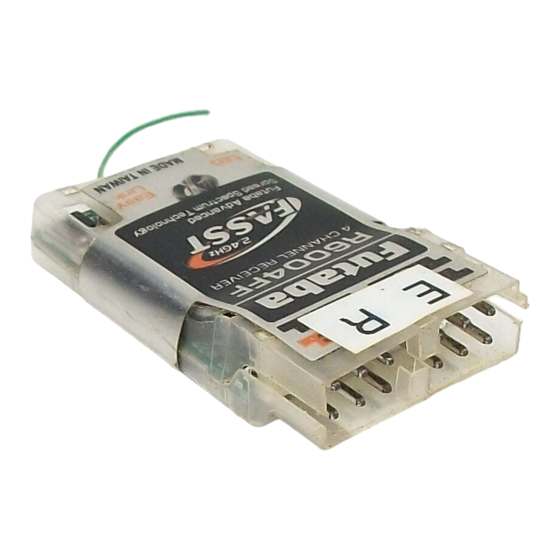

FUTABA R 6004 Kurzanleitung

Ultraleichter und kleiner 4-Kanal 2,4 GHz FASST
Empfänger für Indoor und Parkflyer. Gewicht 3,9 g, ohne
Gehäuse nur 3,3 g.
Keine Quarze, keine Frequenzkanalwahl und höchste
Sicherheit vor Gleichkanalstörungen durch 2,4 GHz
FASST Technologie. Bestmögliche Unterdrückung von
Störsignalen durch schnelles Frequenz Hopping.
Hohe Zwischen-Frequenz von 800 MHz, dadurch un-
empfindlich gegen Elektrosmog. Einfache Anbindung
durch integrierte EASY-Link Taste.
Mit allen FASST Sendern ab 6-Kanälen im 7-Kanal
Modus einsetzbar.
ALLGEMEINE HINWEISE ZUM BETRIEB VON
2,4 GHZ RC-ANLAGEN
Das 2,4 GHz System verhält sich anders als bisherige
Fernsteuersysteme im 27-40 MHz-Bereich.
• Die Ausbreitung der 2,4 GHz Signale erfolgt geradlinig,
deswegen ist es erforderlich immer Sichtkontakt zum
Modell zu besitzen.
• Größere Hindernisse zwischen Sender und Empfänger
können das Signal stark dämpfen oder blockieren.
• In Bodennähe ist die Dämpfung des Sendesignals
höher als bei 27-40 MHz Anlagen.
• Befindet sich ein Modell in Bodennähe und gelangt ein
Hinderniss (Person, Fahrzeug, Objekt etc.) zwischen
Sender und Empfänger so kann sich die Reichweite
deutlich reduzieren.
Technische Daten:
Betriebsspannung: ............................................. 4,0-8,5 V
Stromaufnahme: ............................................ max. 40 mA
Kanalzahl: ....................................................................... 4
Frequenzkanal-Raster: ...................................... 2048 kHz
Frequenzband: ....................................... 2,4...2,4835 GHz
Alternativ: ................................................. 2,4...2,454 GHz
Frequenzkanäle: ...................................................... 36/22
Übertragungssystem: ................................................. FSK
Gewicht: ................................. 3,9 g (ohne Gehäuse 3,3g)
Abmessungen: ...................................... 36 x 21 x 7,7 mm
Temperaturbereich: ........................................ -15...+55C°
Antennenlänge: ................................................... ca. 4 cm
Reichweite: ca. ........................................................ 300 m

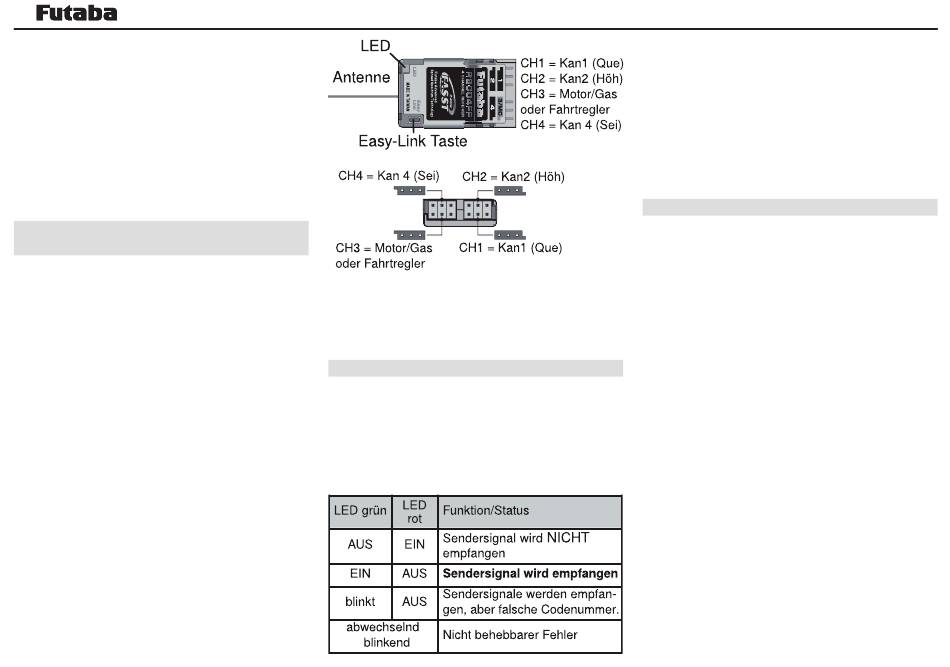

Kurzanleitung für Empfänger R 6004 FF 2,4 GHz FASST
Hinweis:
Beachten Sie beim Anstecken der Servos, dass die Linken
und Rechten Steckerpaare spiegelverkehrt angeordnet
sind! Das leichte Gehäuse bietet möglicherweise keinen
ausreichenden Schutz vor "verkehrtem Einstecken".
EMPFÄNGER ANBINDUNG "EASY-LINK"
Durch Drücken der Taste "Easy-Link" für 2 Sekunden, wird
im Empfänger automatisch die individuelle Codenummer
des Senders (130 Millionen Codes) gespeichert. Durch
diese "Bindung" reagiert der Empfänger nur noch auf die
Signale des angebundenen Senders.
• Sender und Empfänger nahe zueinander bringen (ca.
60 cm)
• Sender einschalten
• Empfängerstromversorgung einschalten
• Taste Easy Link am Empfänger für mindestens 2
Sekunden drücken und wieder loslassen um den
Empfänger an den Sender zu "binden".
• Wenn die Anbindung erfolgt ist, leuchtet die Empfänger
LED grün.
Es können mehrere Empfänger an das gleiche Modul
"angebunden" werden". Soll die "Bindung" an ein anderes
Modul erfolgen, so ist nach dem Einschalten die Taste
"Easy-Link" erneut zu drücken.
FAILSAFE / HOLD-MODE UMSTELLUNG
Für den Fall, dass zwischen Sender und Empfänger keine
Funkverbindung besteht, kann zwischen 2 alternativen
Modi gewählt werden.
1. 'NOR'- (Normal), oder Hold Mode.
Im Empfänger werden die letzten fehlerfreien Impulse
zwischengespeichert und im Störungsfall an die Servos
wei ter gegeben. Diese werden solange beibehalten,
bis wieder einwandfreie Signale vom Sender kommen.
2. (F/S) Fail-Safe-Position.
Hierbei läuft das Gasservo auf eine vorprogrammierte
Position, welche im Empfänger gespeichert wird.
Fail-Safe Einstellung
• Bei Verwendung der 2,4 GHz FASST Module TM7
oder TM8 ist die Failsafe-Position am Empfänger zu
speichern. Bei den anderen 2,4 GHz Sendern wird die
Failsafe-Position im Sender-
Menü festgelegt und automatisch übertragen.
• Failsafe-Funktion am Modul TM 7 / 8 aktivieren -> Taste
F/S -Range am Modul "halten" und Sender einschalten.
• Am TM-7/8 Modul blinkt die grüne LED.
• Empfängerstromversorgung einschalten.
• Taste Easy Link am Empfänger für mindestens 1
Sekunde drücken und wieder loslassen um die Failsafe
- Position zu speichern.
• Wenn die Positionsspeicherung erfolgt ist, leuchtet die
Empfänger LED kurz rot auf.
• Sender ausschalten und prüfen ob das Gasservo auf
die gewünschte F/S Position läuft.
