FUTABA R6106 HF Kurzanleitung

Kurzanleitung für Empfänger R6106 HF/HFC FASST 2,4 GHz
Wir empfehlen, vor Inbetriebnahme unbedingt die ausführliche
Bedienungs-anleitung sowie die Sicherheitshinweise zu lesen,
welche im Internet unter www. ripmax.com zu finden ist.
Die Empfänger besitzen einen Umschalter für Digital und Analog-
servos.
An den Ausgängen 1-6 kann dadurch die Impulsausgabe für
Digitalservos noch schneller erfolgen, was zu einer noch kürzeren
Reaktionszeit führt.
Empfänger - Anbindung
• Sender und Empfänger nahe
zueinander bringen (ca. 0,5 m)
• Sender einschalten
• Empfängerstromversorgung
einschalten
• Taste „Link/Mode" am Empfänger für mindestens 2 Sekunden
drücken und wieder loslassen um den Empfänger an den Sender
zu "binden".
• Wenn die Anbindung erfolgt ist, leuchtet die Empfänger LED grün.
Durch Drücken der Taste "Link/Mode" wird im Empfänger automatisch
die individuelle Codenummer des Senders (130 Millionen Codes)
gespeichert. Durch diese "Bindung" reagiert der Empfänger nur noch
auf die Signale des angebundenen Senders.
Diese feste Zuordnung von Sender zu Empfänger bietet beste
Voraussetzungen zu einer noch besseren Unterdrückung von
Störsignalen als bei herkömmlichen Systemen, da über einen digitalen
Filter nur die Steuerimpulse des eigenen Senders herausgefiltert
werden können. Dadurch werden Störungen und der Einfluss von
anderen Sendern sehr effektiv unterdrückt. Es können mehrere
Empfänger an das gleiche Modul "angebunden" werden. Soll die
"Bindung" an ein anderes Modul erfolgen, so ist nach dem Einschalten
die Taste „SW" erneut zu drücken.

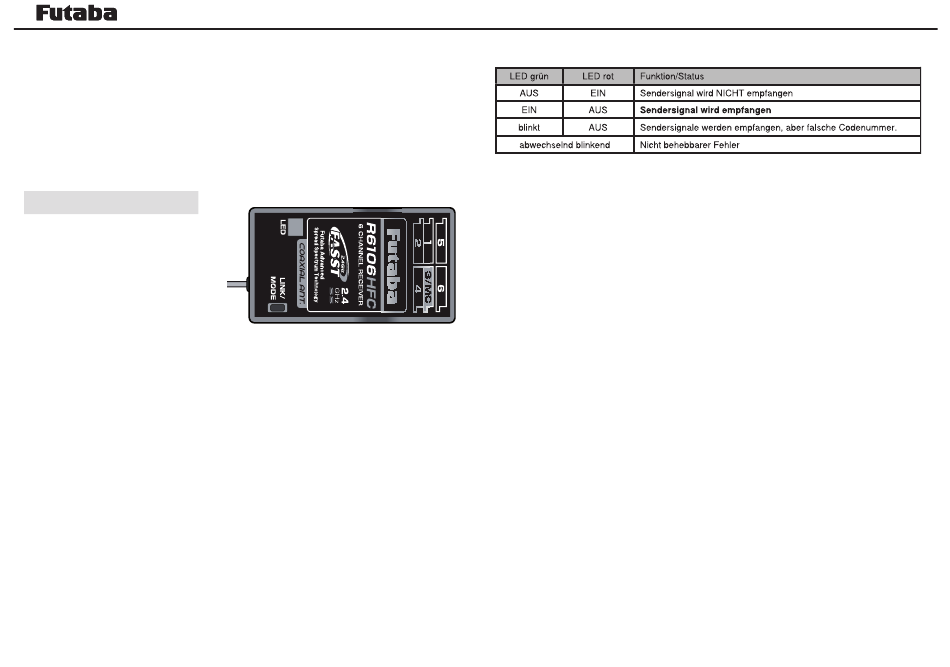

EMPFÄNGER LED STATUSANZEIGE
Umstellung von Analog auf Digitalservos
Der Empfänger ist werkseitig auf den Modus "Normal" vorprogrammiert
und eignet sich daher für normale Analog Servos. Um auf den Kanälen
1-6 für eine schnellere Impulsausgabe zu sorgen, was zu einer noch
kürzeren Reaktionszeit bei Digital Servos führt, wie folgt vorgehen.
Einstellen des Digital Modus:
1. Empfänger nach der "Anbindung" ausschalten.
2. Während dem Einschalten des Empfängers die Link/Mode Taste
ca. 2-3 Sekunden gedrückt halten, hierbei blinkt die rote LED.
3. Lassen sie die Link/Mode Taste wieder los. Die Monitor LED
leuchtet grün und rot.
4. Schalten Sie den Empfänger aus, damit die Werte übernommen
werden können.
Die Umstellung vom Digital zum Analog Modus funktioniert nach dem
selben Prinzip. Die Monitor LED zeigt während des Umschaltens bei
gedrücktem Taster den Analog Modus an, in dem die rote und grüne
LED blinkt. Nach loslassen des Tasters leuchtet die rote LED.
Hinweis:
Der Digital Mode besteht auf den Kanälen 1-6! Achtung: Bei
ausgewähltem Digital Modus keine Analog Servos anschließen.
Die hohe Taktfrequenz kann zur Zerstörung des Servos führen.
Überprüfen Sie jede neue Einstellung an Ihrem Empfänger!
Achten Sie darauf, daß während des Vorgangs in der Umgebung
keine FASST Sender eingeschaltet sind.
