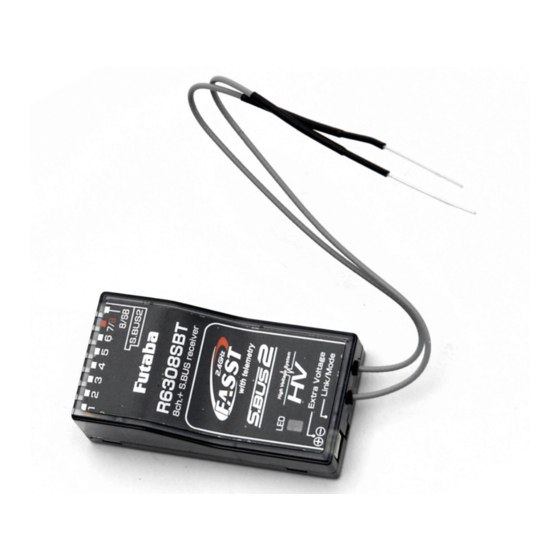

FUTABA FASSTest R6308SBT Kurzanleitung

Kompakter und leichter 2,4 GHz FASST-Empfänger
R3608SBT mit integriertem FASSTest
er, zum „runterfunken der Modelldaten".
Der im Empfänger integrierte Sender funkt die am S.BUS2-
Anschluss anliegenden Telemetrie-Daten zur Telemetry-
Box, wo diese Daten im Display angezeigt, akustisch oder
per Sprache ausgegeben werden.
Über eine separate Wi-Fi Rx-Box, mit integriertem FASST-
est -Empfänger Modul können die Telemetriedaten al-
®
ternativ oder zusätzlich auch an Smart Phones (Android,
Apple), Netbooks, Laptops, etc., und angeschlossene
Monitore gefunkt werden.
Beim Anschluss des Empfängers werden automatisch die
Daten wie, Empfängerakkuspannung, externe Spannung
(bis 70V-DC) sowie die Antennensignalstärke, also die
wichtigsten Telemetrie-Daten, zu Boden gefunkt.
ANBINDUNG DES EMPFÄNGERS R3608SBT AN FAST
SENDER
Um die codierten Signale des Senders zu empfangen und
umzusetzen, muss der Empfänger an den Sender „gebun-
den" werden.
Durch Drücken der Taste "Link/Mode" wird im Empfänger
automatisch die individuelle Codenummer des Senders
(130 Millionen Codes) gespeichert. Durch diese "Bindung"
reagiert der Empfänger nur noch auf die Signale des an-
gebundenen Senders.
• Sender und Empfänger nahe zueinander bringen (ca. 50
cm)
• Sender einschalten
• Empfängerstromversorgung einschalten
• Taste „Link/Mode" am Empfänger für mindestens 3
Sekunden drücken und wieder loslassen um den
Empfänger an den Sender zu "binden".
• Wenn die Anbindung erfolgt ist, leuchtet die Empfänger
LED grün.
Diese feste Zuordnung von Sender zu Empfänger bietet
beste Voraussetzungen zu einer noch besseren Unter-
drückung von Störsignalen als bei herkömmlichen System-
en, da über einen digitalen Filter nur die Steuerimpulse des
eigenen Senders herausgefiltert werden können. Dadurch
werden Störungen und der Einfluss von anderen Sendern
sehr effektiv unterdrückt. Es können mehrere Empfänger
an den gleichen Sender "angebunden" werden". Soll die
Kurzanleitung für Empfänger FASSTest
"Bindung" an einen anderen Sender/ Modul erfolgen, so
-Telemetrie- Send- ist nach dem Einschalten die Taste „Link/Mode" erneut zu
®
drücken.

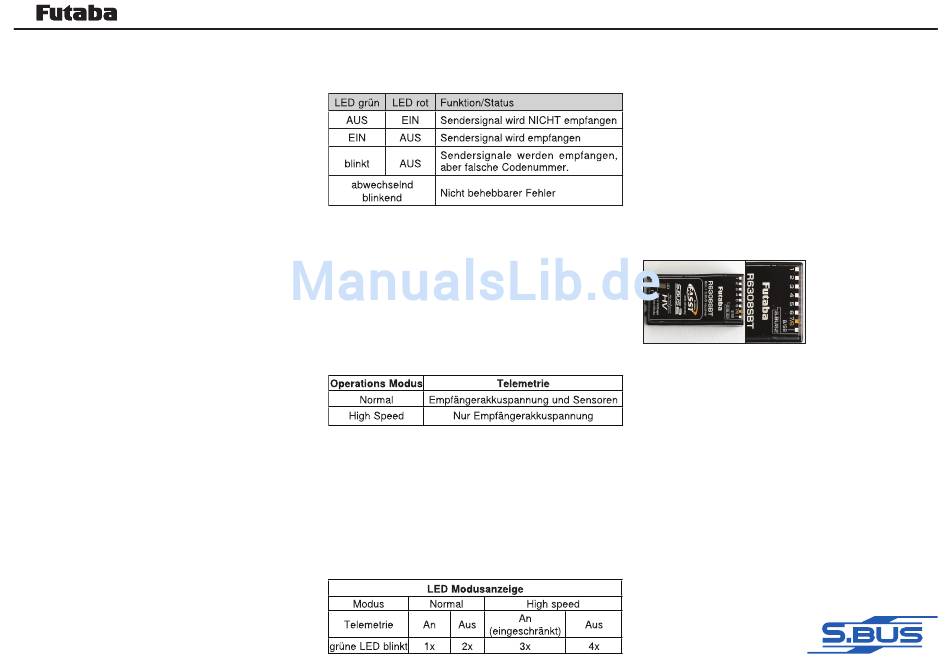

STATUSANZEIGE DER EMPFÄNGER - LED
UMSCHALTUNG NORMAL/ HIGH SPEED MODUS
Für eine schnellere Übertragung und eine verkürzte Reak-
tionszeit kann der High Speed Modus gewählt werden (nur
für Digital oder S.BUS Servos).
Der Empfänger ist werkseitig auf den Modus "Normal" vor-
programmiert und eignet sich daher für normale (PWM)
Analogservos. Hinweis:
Falls der High Speed Modus eingestellt wird, können auf
Grund der schnelleren Datenübertragung, nur noch die
Telemetriedaten der Empfängerakkuspannung empfangen
werden. Die Telemetrie Datenübertragung kann man auch
komplett ausschalten.
Auswahl des Modus
1. Empfänger einschalten.
2. „Link/Mode" Taster, Drücken und halten.
3. LED blinkt rot, weiterhin Taster halten.
4. LED blinkt rot und grün, weiterhin Taster halten.
5. LED blinkt schnell rot. Taster los lassen.
6. Sie befinden sich nun im Programmiermodus, dies
erkennen Sie an der einmal blinkenden grünen LED (Mo-
dus= Normal, Telemetrie= An).
7. Um den Modus zu ändern, „Link/Mode"- Taster drücken
(siehe Tabelle unten).
® R6308SBT
8. Um den gewählten Modus zu speichern, „Link/ Mode"-
Taster für ca. 2 Sekunden gedrückt halten bis die rote und
grüne LED blinken. Schalten Sie danach den Empfänger
aus.
Hinweis:
Der High Speed Mode wirkt auf die normalen (PWM)
Kanäle 1-8 (9-16) und auf den S.BUS Ausgang. S.BUS
und Digitalservos können dies verarbeiten. Sollen am
S.BUS Ausgang jedoch Analogservos, über einen PW-
MAdapter betrieben werden, so muss der Normal Modus
gewählt werden. Durch die höhere Frequenz werden sonst
die Analogservos zerstört! Überprüfen Sie jede neue
Einstellung an Ihrem Empfänger! Achten Sie darauf, daß
während des Vorgangs in der Umgebung keine FAST
Sender eingeschaltet sind.
EMPFÄNGERAUSGÄNGE
Ausgang:0,8 mm
1...6: Anschluss normaler (PWM) Analog - und Digital
- Servos für die Kanäle 1...6 oder (9...14). Der Empfän-
ger ist umschaltbar und kann die PWM-Kanäle 1...8 oder
9...16 empfangen. Mit zwei R3608SBT Empfängern sind
als insgesamt 16 Kanäle für PWM-Servos verfügbar.
7/B: Anschluss normaler (PWM) Analog - und Digital
- Servos für den Kanal 7 oder (15) bzw. die Empfängerbat-
terie (ggf. über ein V-Kabel).
8/SB: Anschluss normaler (PWM) Analog - und Digital
- Servos für den Kanal 8 oder 16.
Dieser Ausgang ist per Software auf das S.BUS-Protokoll
Umschaltbar.
Wenn dieser Ausgang auf S.BUS (Mode B oder D) um-
gestellt ist, können an diesen Ausgang nur noch Servos
und Geräte angeschlossen werden, welche das S.BUS
Protokoll verstehen. Dies sind derzeit S.BUS Servos, Krei-
sel und Flybarlesssysteme mit S.BUS Eingang, sowie Ak-
kuweichen. Achten Sie auf die
Kennzeichnung der Geräte mit
diesem Logo:
Der Empfänger R3608SBT
besitzt verschiedene Aus-
gänge zum Anschluss un-
terschiedlicher Servotypen,
S.BUS-Geräten sowie Te-
lemetrie-Sensoren.
