FUTABA Fasst R6004FF Kurzanleitung

2.4ghz antennen verlängerung

Diese Anleitung herunterladen

Autor: M. Lehmann

www.MG Kulm.ch

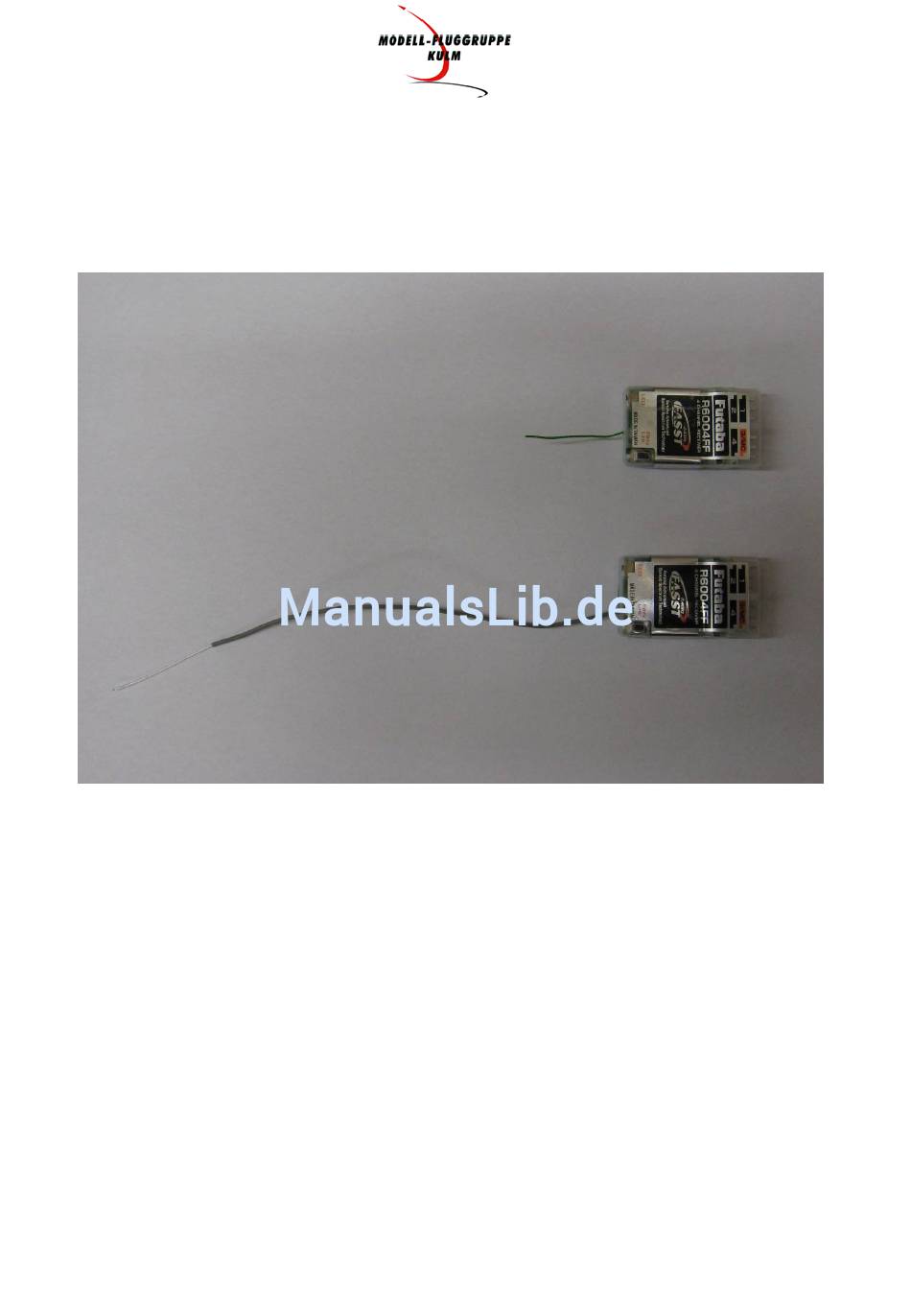

2.4Ghz Antennen Verlängerung

Umbauanleitung des Futaba Fasst R6004FF Empfänger

Verwendungszweck: für kleine HLG oder DLG mit CFK-Rumpf, um die Antenne aus

dem Rumpf zu führen

Reichweite mit 150mm Antenne: ca. 250m

Reichweite mit Original Antenne: 300m

Bauzeit: 5 bis 10min

Benötigtes Material: Lötkolben, Lötzinn, Messer, Empfänger R6004FF,

Futaba 2.4Ghz 150mm Antenne

Voraussetzung: Eine ruhige Hand sind von Vorteil. Wer eine Ameise nicht ohne

Vergrösserungsglas erkennt, sollte die Finger davon lassen.

!! Achtung !!

Beim Umbau geht die Hersteller Garantie verloren! Der Autor und die

Modellfluggruppe Kulm übernehmen keine Haftung für evtl. defekt oder

sonstigen Schaden!

Antennenverlängerung R6004FF

Seite 1 Autor: M. Lehmann www.MG Kulm.ch 2.4Ghz Antennen Verlängerung Umbauanleitung des Futaba Fasst R6004FF Empfänger Verwendungszweck: für kleine HLG oder DLG mit CFK-Rumpf, um die Antenne aus dem Rumpf zu führen Reichweite mit 150mm Antenne: ca. 250m Reichweite mit Original Antenne: 300m Bauzeit: 5 bis 10min Benötigtes Material: Lötkolben, Lötzinn, Messer, Empfänger R6004FF,...
Seite 2 Autor: M. Lehmann www.MG Kulm.ch 1. Gehäuse entfernen 2. Original Antenne entfernen Vorsichtig mit einem Messer die Vergussmasse entfernen, danach mit einer ruhigen Hand Antenne ablöten. Antennenverlängerung R6004FF...
Seite 3 Autor: M. Lehmann www.MG Kulm.ch 3. Aufbau der Antenne Grauer Mantel Abschirmung Transparenter Mantel Antenne 4. Antenne vorbereiten Vorsichtig mit Messer ca. 4mm grauen Mantel abisolieren, danach Schirm verdrillen aufpassen damit der Transparente Mantel nicht beschädigt wird Antennenverlängerung R6004FF...
