Gardena smart Pipeline Water Control Betriebsanleitung
Bewässerungscomputer
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Gardena smart Pipeline Water Control
Inhaltszusammenfassung für Gardena smart Pipeline Water Control

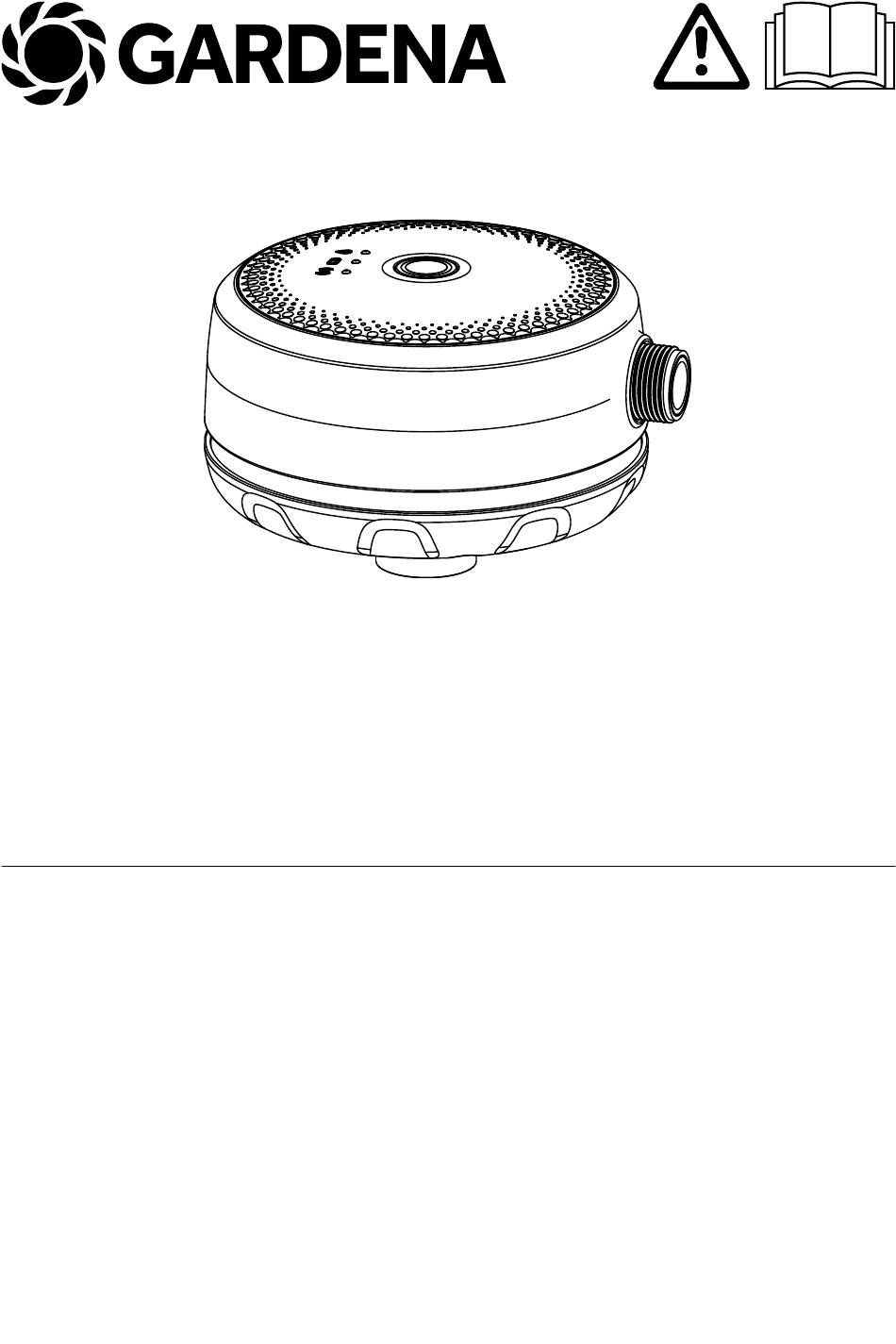

- Seite 1 19050-20.962.02 Art. 19050 smart Pipeline Water Control Betriebsanleitung Bewässerungscomputer...
-
Seite 2: Inhaltsverzeichnis
........17 3.2 Water Control über GARDENA smart App programmieren . - Seite 3 4. Wartung ......... 21 4.1 Filter reinigen .
- Seite 4 Originalbetriebsanleitung Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die nicht mit dieser Betriebsanleitung vertraut sind, dieses Produkt nicht benutzen. Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten dürfen das Produkt nur verwenden, wenn sie von einer zuständigen Person beaufsichtigt oder unter wiesen werden.
-
Seite 5: Sicherheitshinweise
￫ Unter Sonneneinstrahlung erhitzt sich das Produkt. Es kann bei Kontakt zu leichten Verbrennungen führen. 1.1.1 Bestimmungsgemäße Verwendung Der GARDENA smart Pipeline Water Control ist für die private Benutzung im Haus- und Hobbygarten für den ausschließlichen Einsatz im Außenbereich zur Steuerung von Tropfbewässerungs- systemen, Tropfschläuchen oder Regnern bestimmt. -
Seite 6: Sicherer Umgang Mit Batterien
GEFAHR! Körperverletzung ￫ Der GARDENA smart Pipeline Water Control darf nicht im industriellen Einsatz und in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren und explosiven Stoffen ver- wendet werden. 1.1.2 Sicherer Umgang mit Batterien ￫ Aus Gründen der Funktionssicherheit dürfen im Water Control nur 3 x Alkali-Mangan (Alkaline) Batterien Typ LR6 (AA) (Mignon) verwendet werden. -
Seite 7: Zusätzliche Sicherheitshinweise
1.2 Zusätzliche Sicherheitshinweise GEFAHR! Herzstillstand Dieses Produkt erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken und zu schwe- ren oder tödlichen Verletzungen führen (z. B. beim Herzschritt- macher). ￫ Konsultieren Sie vor dem Gebrauch dieses Produktes Ihren Arzt und den Hersteller Ihres Implantats. -
Seite 8: Inbetriebnahme
2. Inbetriebnahme 2.1 DuoConnect Der GARDENA smart Pipeline Water Control kann direkt über die GARDENA Bluetooth App gesteuert werden. ® Um alle Funktionen und Vorteile optimal zu nutzen, kann der Water Control um das GARDENA smart Gateway (Art. 19005) erweitert werden. -
Seite 9: Gardena Bluetooth ® App Installieren
1. Laden und Installieren Sie die GARDENA Bluetooth App auf ® Ihrem Mobilgerät. 2. Öffnen Sie auf Ihrem Mobilgerät die GARDENA Bluetooth App. ® 3. Wählen Sie die Funktion „Produkt hinzufügen“. 4. Wählen Sie in der Liste der Produkte den Water Control aus. -
Seite 10: Gardena Smart App Installieren
Vor der Verbindung des Water Controls mit ihrem Mobilgerät (Smartphone / Tablet) muss die kostenlose GARDENA smart App auf ihrem Mobilgerät installiert werden. Laden Sie die GARDENA smart App über den App Store (Apple) oder bei Google Play herunter. Oder scannen Sie den QR-Code: 1. - Seite 11 Hilfe zum Einbinden: Wenn die LED nach dem Einlegen der Batterie nicht zu blinken beginnt: 1. Drücken und halten Sie die Taste am Gerät, bis die LED Kon- nektivität zu blinken beginnt. Dies dauert in der Regel etwa 3 bis 5 Sekunden. 2.
-
Seite 12: Batterien Einlegen
2.2 Batterien einlegen Die Batterien sind nicht im Lieferumfang enthalten. Der Water Control darf nur mit 3 x Alkali-Mangan (Alkaline) Batterien Typ LR6 (AA) (Mignon) betrieben werden. Die Betriebsdauer beträgt ca. 6 Monate. Abhängig von Außentem- peratur und Häufigkeit der Übertragungen kann die Betriebsdauer variieren. -
Seite 13: Drehen Sie Den Batterie-Deckel Controls
1. Drehen Sie den Batterie-Deckel auf der Unterseite des Water Controls gegen den Uhrzeigersinn, um das Batteriefach zu öffnen (Der Batteriedeckel lässt sich erst leicht und dann etwas schwerer drehen. Dieser Punkt muss überwunden werden, damit der Deckel abgeschraubt werden kann). 2. -
Seite 14: Water Control An Der Wassersteckdose Anschließen
2.3 Water Control an der Wassersteckdose anschließen Der smart Pipeline Water Control kann mit dem GARDENA Pipeline System verwendet werden und muss senkrecht auf eine GARDENA Wassersteckdose aufgesteckt werden. Er ist kompa- tibel mit GARDENA Wassersteckdosen, die seit 2009 auf dem Markt sind (Art. -
Seite 15: Anschlüsse Am Water Control
2.4 Anschlüsse am Water Control Der Water Control wird mit zwei Anschlüssen ausgeliefert. 2.4.1 Hahnverbinder Mit dem Hahnverbinder können Sie einen Schlauch durch ein- faches Aufstecken anschließen, z. B. wenn die Wassersteckdose weiter von der gewünschten Bewässerungsstelle entfernt ist. ￫ Schrauben Sie den Hahnverbinder auf den Water Control 2.4.2 Adapter Der Adapter... -
Seite 16: Smart Sensor Anschließen
Wurzelbereich der Pflanzen und die bodennahe Temperatur auto- matisch und sendet die Messergebnisse an das smart Gateway. (Die Werte sind über die GARDENA smart App ablesbar). Die Verbindung des smart Sensors ist nur möglich, wenn der Water Control über die smart App verbunden ist. -
Seite 17: Bedienung
3.2 Water Control über GARDENA smart App programmieren ￫ Siehe „2.1.2 GARDENA smart App installieren“. Funktionen der GARDENA smart App: Die GARDENA smart App enthält folgende Funktionen für den Water Control: • Zeitpläne erstellen (Dauer und Häufigkeit) einschließlich Wetter informationen und Pflanzenbibliothek •... -
Seite 18: Einstellungen Am Produkt
3.3 Einstellungen am Produkt 3.3.1 Bedienelemente / Anzeigen GARDENA Bluetooth App / ® GARDENA smart App LED Konnektivität Gerät bereit zum Verbinden weiß blinkend Gerät verbunden weiß für 10 Sek. LED Batterie-Anzeige Batterie OK grün leuchtend Batterie schwach rot leuchtend... -
Seite 19: Manuelle Bewässerung
3.3.2 Manuelle Bewässerung Mit der manuellen Taste können Sie die Bewässerung jederzeit manuell starten oder stoppen – unabhängig vom eingestellten Zeit- plan. Wenn ein Ventil gerade nach Zeitplan geöffnet ist, können Sie es manuell vorzeitig schließen, ohne dass der Zeitplan verändert wird. Die Dauer der manuellen Bewässerung kann in der App individuell eingestellt werden. -
Seite 20: Werkseinstellung
3.3.3 Werkseinstellung ￫ Drücken Sie die manuelle Taste für 15 Sekunden. Der smart Water Control wird in die Werkseinstellung zurück gesetzt. -
Seite 21: Wartung
4. Wartung 4.1 Filter reinigen Der Filter des Water Controls wird durch Gegenspülung gereinigt. 1. Trennen Sie den Water Control von der Wassersteckdose. 2. Schließen Sie mit dem Hahnverbinder einen Gartenschlauch an den Wasserausgang des Water Controls 3. Lassen Sie das Wasser entgegen der normalen Fließrichtung durch den Water Control laufen. -
Seite 22: Lagerung
5. Lagerung Der Water Control ist nicht frostsicher (unter 4 °C) und muss für Kinder unzugänglich aufbewahrt werden. Außerbetriebnahme: 1. Entnehmen Sie die Batterien (siehe „2.2 Batterien einlegen“, Seite 12). Somit wird das Produkt vor auslaufenden Batterien geschützt. 2. Lagern Sie den Water Control an einem trockenen, frostfreien Ort. -
Seite 23: Fehlerbehebung
6. Fehlerbehebung Bei Störungen finden Sie unter dieser Adresse die FAQ (häufige Fragen und Antworten): www.gardena.com Problem Mögliche Ursache Abhilfe Keine LED-Anzeige Batterien sind falsch ein- ￫ Beachten Sie die gelegt. Polstellung (+ / –). Batterien sind völlig leer. ￫ Setzen Sie neue (Alkaline)-Batterien ein. - Seite 24 0,8 bar sicher. Ventil ist verschmutzt. ￫ Spülen Sie gegen die Durchflussrich- tung durch. HINWEIS: Bitte wenden Sie sich bei anderen Störungen an Ihr GARDENA Service-Center. Reparaturen dürfen nur von den GARDENA Service-Centern sowie von Fachhändlern durchgeführt werden, die von GARDENA autorisiert sind.
-
Seite 25: Technische Daten
Art. 19050 Anzahl Ventile Betriebstemperatur 5 – 50 °C (Außenbereich) Min. / max. Betriebsdruck 0,8 / 10 bar GARDENA Pipeline System 2 – 6 bar Durchflussmedium klares Süßwasser Max. Medientemperatur 40 °C Zu verwendende Batterien 3 x Alkali-Mangan (Alkaline) Batterien... -
Seite 26: Zubehör / Ersatzteile
8. Zubehör / Ersatzteile GARDENA Gateway Zum Verwenden der smart Funktionen Art. 19005 des Water Controls. GARDENA Sensor Für die Einbeziehung der Bodenfeuchtig- Art. 19040 keit zur automatischen Bewässerung. -
Seite 27: Service
9. Service Die aktuellen Kontaktinformationen zu unserem Service finden Sie online: www.gardena.com/contact... -
Seite 28: Entsorgung
Dies trägt zu einer ordnungsgemäßen Abfallentsorgung am Ende der Lebens- dauer bei. Wenden Sie sich für Informationen an die örtlichen Behörden, die kommunale Abfallentsorgung, Ihren GARDENA Fachhändler oder den Einzel- händler. Eine unsachgemäße Entsorgung kann aufgrund des möglichen Vor- handenseins gefährlicher Stoffe negative Aus wirkungen auf die Umwelt und die menschliche Gesundheit haben. - Seite 29 1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräte art, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: in diesem Fall ist die Abholung des Altgerätes für den Endnutzer unentgeltlich;...
-
Seite 30: Anhang
Google und das Google Play Logo sind Marken von Google LLC. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigen- tümer. 11.2 EU-Konformitätserklärung Hiermit erklärt die GARDENA Manufacturing GmbH, dass der Funkanlagentyp (Art. 19050) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter fol- gender Internetadresse verfügbar:... - Seite 31 Dominican Republic Deutschland / Germany Bulgaria India BOSQUESA, S.R.L GARDENA Manufacturing GmbH AGROLAND България АД B K RAMAN AND CO бул. 8 Декември, № 13 Carretera Santiago Licey Central Service Plot No. 185, Industrial Area, Офис 5 Km. 5 ½...
