Gardena smart Water Control Betriebsanleitung

Gardena smart Water Control Betriebsanleitung

Vorschau ausblenden Andere Handbücher für smart Water Control:
Diese Anleitung herunterladen
Inhaltsverzeichnis
19031-20.962.03
Art. 19031
de
Betriebsanleitung
smart Water Control
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gardena smart Water Control

Inhaltszusammenfassung für Gardena smart Water Control

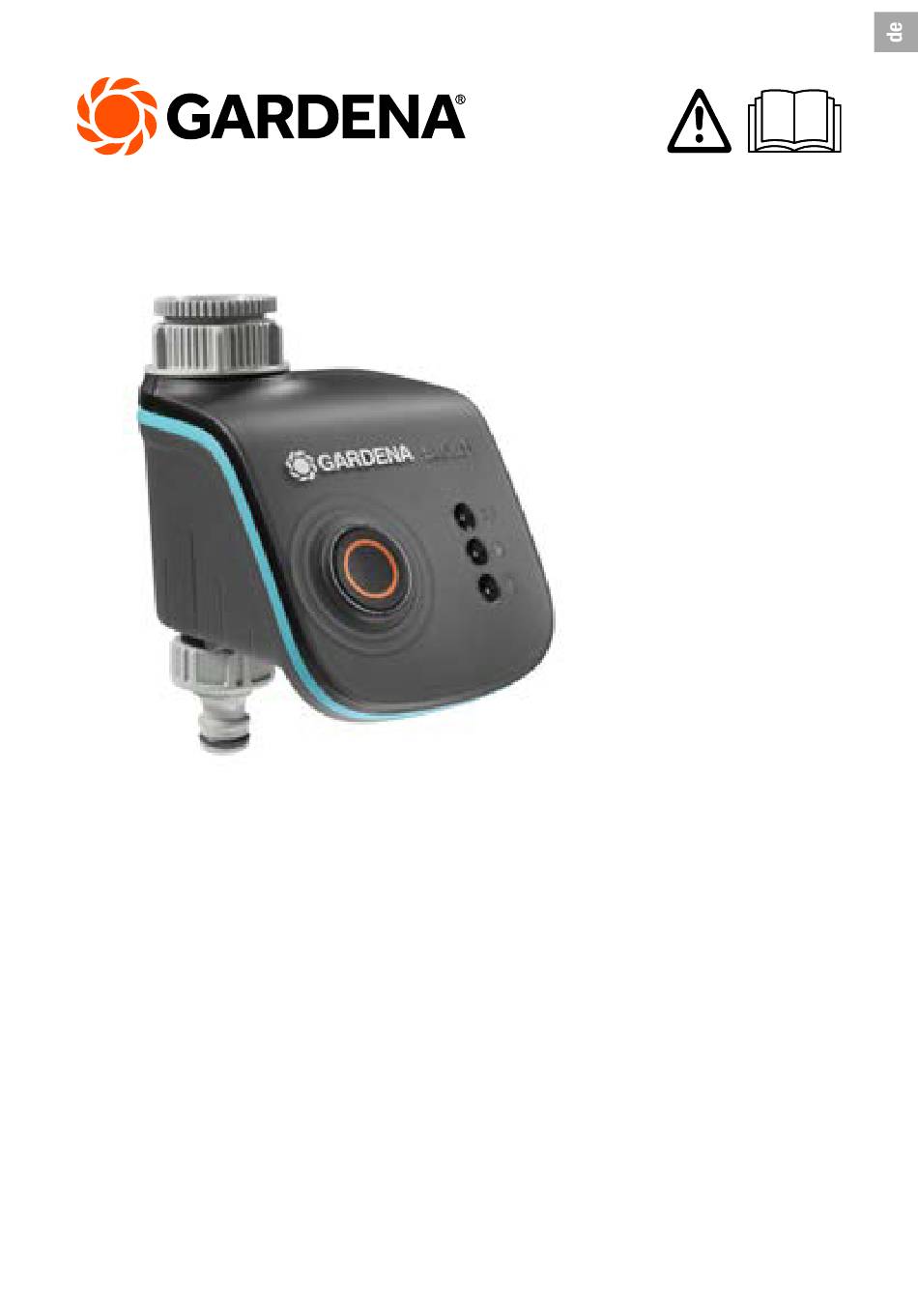

  • Seite 1 19031-20.962.03 Art. 19031 Betriebsanleitung smart Water Control...

  • Seite 2: Inhaltsverzeichnis

    3.2 Water Control anschließen ........... 11 3.3 Diebstahl-Sicherung montieren (optional) ......12 4. Bedienung ..............12 4.1 Bedienung über die GARDENA smart App ......12 4.2 Für die Bedienung des smart Water Controls stehen Ihnen folgende Möglichkeiten zur Verfügung ........12 4.3 Werkseinstellung ..............
  • Seite 3 6. Fehlerbehebung ............16 7. Technische Daten ............18 8. Lagerung ..............18 9. Service ................. 19 10. Entsorgung ..............19 10.1 Entsorgung des Produkts ..........19 10.2 Entsorgung der Batterien ........... 19 10.3 Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte ........

  • Seite 4: Sicherheitshinweise

    Originalbetriebsanleitung Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die nicht mit dieser Betriebsanlei- tung vertraut sind, dieses Produkt nicht benutzen. Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten dürfen das Produkt nur verwenden, wenn sie von einer zuständigen Person beaufsichtigt oder unterwiesen werden.

  • Seite 5: Bestimmungsgemäße Verwendung

    1.1.1 Bestimmungsgemäße Verwendung Der GARDENA smart Water Control ist für die private Benut- zung im Haus- und Hobbygarten für den ausschließlichen Einsatz im Außenbereich zur Steuerung von Regnern und Bewässerungssyste- men bestimmt. Der smart Water Control kann zur automatischen Bewässerung während des Urlaubs eingesetzt werden.

  • Seite 6: Sichere Inbetriebnahme

    1.1.3 Sichere Inbetriebnahme ACHTUNG! Der Water Control ist für den Betrieb in Innenräumen nicht zugelassen. ￫ Den Water Control nur im Außenbereich verwenden. ￫ Der Water Control darf nur senkrecht mit der Überwurfmutter nach oben montiert werden, um ein Eindringen von Wasser in das Batte- riefach zu verhindern.

  • Seite 7: Zusätzliche Sicherheitshinweise

    ￫ Halten Sie Kleinkinder während der Montage fern. 2. FUNKTION 2.1 Water Control Der Water Control wird über die GARDENA smart App automatisch gesteuert. Zur Bewässerung können Regner, eine Sprinklersystem- Anlage oder ein Tropfbewässerungssystem eingesetzt werden. Der Water Control übernimmt automatisch die Bewässerung entspre- chend dem erstellten Zeitplan und kann somit auch im Urlaub einge- setzt werden.

  • Seite 8: Bedienelemente / Anzeigen

    2.2 Bedienelemente / Anzeigen Connection-LED Grün blinkend: Beim Einbinden Gelb blinkend: Produkt erkennen Grün für 10 Sek.: Hohe Signalstärke Gelb für 10 Sek.: Mittlere Signalstärke Rot für 10 Sek.: Niedrige Signalstärke LED Aktive Bewässerung: Grün für 10 Sek.
  • Seite 9 LED Batterie-Anzeige: Grün für 20 Sek.: Hohe Kapazität Gelb blinkend: Mittlere Kapazität Rot blinkend: Niedrige Kapazität Rot leuchtend: Batterie leer Wenn die LED rot leuchtet, wird das Ventil nicht mehr geöffnet. Ein durch den Zeitplan geöffnetes Ventil wird in jedem Fall wieder geschlossen.

  • Seite 10: Inbetriebnahme

    3. INBETRIEBNAHME 3.1 Batterien einlegen atterien einlegenatterien einlegenatte- rien einlegen Die Batterien sind nicht im Lieferumfang enthalten. Der Water Control darf nur mit 3 x Alkali-Mangan (Alkaline) Batterien Typ LR6 (AA) (Mignon) betrieben werden. Die Betriebsdauer beträgt ca. 6 Monate. Abhängig von Außentempe- ratur und Häufigkeit der Übertragungen kann die Betriebsdauer variie- ren.

  • Seite 11: Water Control Anschließen

    3.2 Water Control anschließen Der Water Control ist mit einer Überwurfmutter für Wasserhähne mit 33,3 mm (G 1“)-Gewinde ausgestattet. Der beiliegende Adap- dient zum Anschluss des Water Controls an Wasserhähne mit 26,5 mm (G 3/4“)-Gewinde. 1. Für 26,5 mm (G 3/4“)-Gewinde: von Hand auf den Wasserhahn schrauben (keine Zange ￫Adapter verwenden).

  • Seite 12: Diebstahl-Sicherung Montieren (Optional)

    4. BEDIENUNG 4.1 Bedienung über die GARDENA smart App Mit der GARDENA smart App steuern Sie alle GARDENA smart sys- tem Produkte, von überall und zu jeder Zeit. Die kostenlose GARDENA smart App ist im App Store (Apple) oder bei Google Play erhältlich..

  • Seite 13: Werkseinstellung

    4.3 Werkseinstellung Der smart Water Control wird in die Werkseinstellung zurückgesetzt. ￫Drücken Sie kurz die Reset-Taste Erneute Einbindung. – oder – ￫Halten Sie die Reset-Taste für min. 5 Sekunden gedrückt. Löscht die bestehende Einbindung und ermöglicht eine erneute Ein- bindung z. B. ein anderes Gateway.

  • Seite 14: Manuelle Bewässerung Am Water Control

    2. Man.-Taste drücken, um das Ventil vorzeitig zu schließen. Die Dauer der manuellen Bewässerung ist standardmäßig auf 30 Min. eingestellt. In der GARDENA smart App kann die Dauer geändert und die Man.-Taste deaktiviert werden. Wenn eine zeitplangesteuerte Bewässerung manuell gestoppt wurde, kann die zeitplangesteuerte Bewässerung nicht fortgesetzt werden.

  • Seite 15: Wartung

    5. WARTUNG 5.1 Schmutzsieb reinigen Das Schmutzsieb sollte regelmäßig kontrolliert werden und bei Bedarf gereinigt werden. 1. Überwurfmutter des Water Controls von Hand vom Gewinde des Wasserhahns abschrauben (keine Zange verwenden). 2. Ggf. Adapter ausschrauben. 3. Schmutzsieb der Überwurfmutter entnehmen und reinigen. 4.

  • Seite 16: Fehlerbehebung

    6. FEHLERBEHEBUNG Bei Störungen finden Sie unter dieser Adresse die FAQ (häufige Fragen und Antworten): www.gardena.com Problem Mögliche Ursache Abhilfe Keine LED-Anzeige Batterien falsch ein- ￫ Polstellung (+ / –) gelegt. beachten. Batterien völlig leer. ￫ Nehmen Sie das HWW umgehend außer Betrieb.

  • Seite 17: Mögliche Ursache

    Water Control schließt Mindestabnahme- ￫ Mehr Tropfer nicht menge unter 20 l/h. anschließen. HINWEIS: Bitte wenden Sie sich bei anderen Störungen an Ihr GARDENA Service-Center. Reparaturen dürfen nur von den GARDENA Service-Centern sowie von Fachhändlern durchgeführt werden, die von GARDENA autorisiert sind.

  • Seite 18: Technische Daten

    7. TECHNISCHE DATEN smart Water Con- Einheit Wert (Art. 19031- trol Betriebstemperatur °C 0 – 55 (Außenbereich) Min. / max. 0,5 / 12 Betriebsdruck Durchflussmedium klares Süßwasser Max. Medientem- °C peratur Zu verwendende 3 x Alkali-Mangan Batterien (Alkaline) Batterien Typ LR6 (AA) Mignon Betriebsdauer der ca.

  • Seite 19: Service

    Dies trägt zu einer ordnungsgemäßen Abfallentsorgung am Ende der Lebensdauer bei. Wenden Sie sich für Informationen an die örtlichen Behörden, die kommunale Abfallentsorgung, Ihren GARDENA Fachhändler oder den Einzelhändler. Eine unsachge- mäße Entsorgung kann aufgrund des möglichen Vorhandenseins gefährlicher Stoffe negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.
  • Seite 20 kaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet, 1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräte- art, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen;...

  • Seite 21: Anhang

    Google und das Google Play Logo sind Marken von Google LLC. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentü- mer. 11.2 EU-Konformitätserklärung Hiermit erklärt die GARDENA Manufacturing GmbH, dass der Funkan- lagentyp (Art. 19031) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar:...
  • Seite 22 Deutschland / Germany Bulgaria Egypt Iraq AGROLAND България АД Universal Agencies Co GARDENA Manufacturing GmbH Alshiemal Alakhdar Company Central Service бул. 8 Декември, № 13 26, Abdel Hamid Lotfy St. Al-Faysalieah, Near Estate Bank Hans-Lorenser-Straße 40 Офис 5 Giza Mosul D-89079 Ulm 1700 Студентски...
  • Seite 23 Republica Moldova, kjh@kjh.co.kr L.L.C Building, Al Rebat Street mun. Chisinau, Poland Festival City, Dubai sos. Muncesti 284 Gardena Service Center Vrbno Spain 7880 UAE Phone: (+373) 22 857 126 c/o Husqvarna Manufacturing CZ Husqvarna España S.A. Phone: (+971) 4 206 6700 Calle de Rivas nº...
