Bedienelemente - Kärcher BD 530 Ep Classic Originalbetriebsanleitung

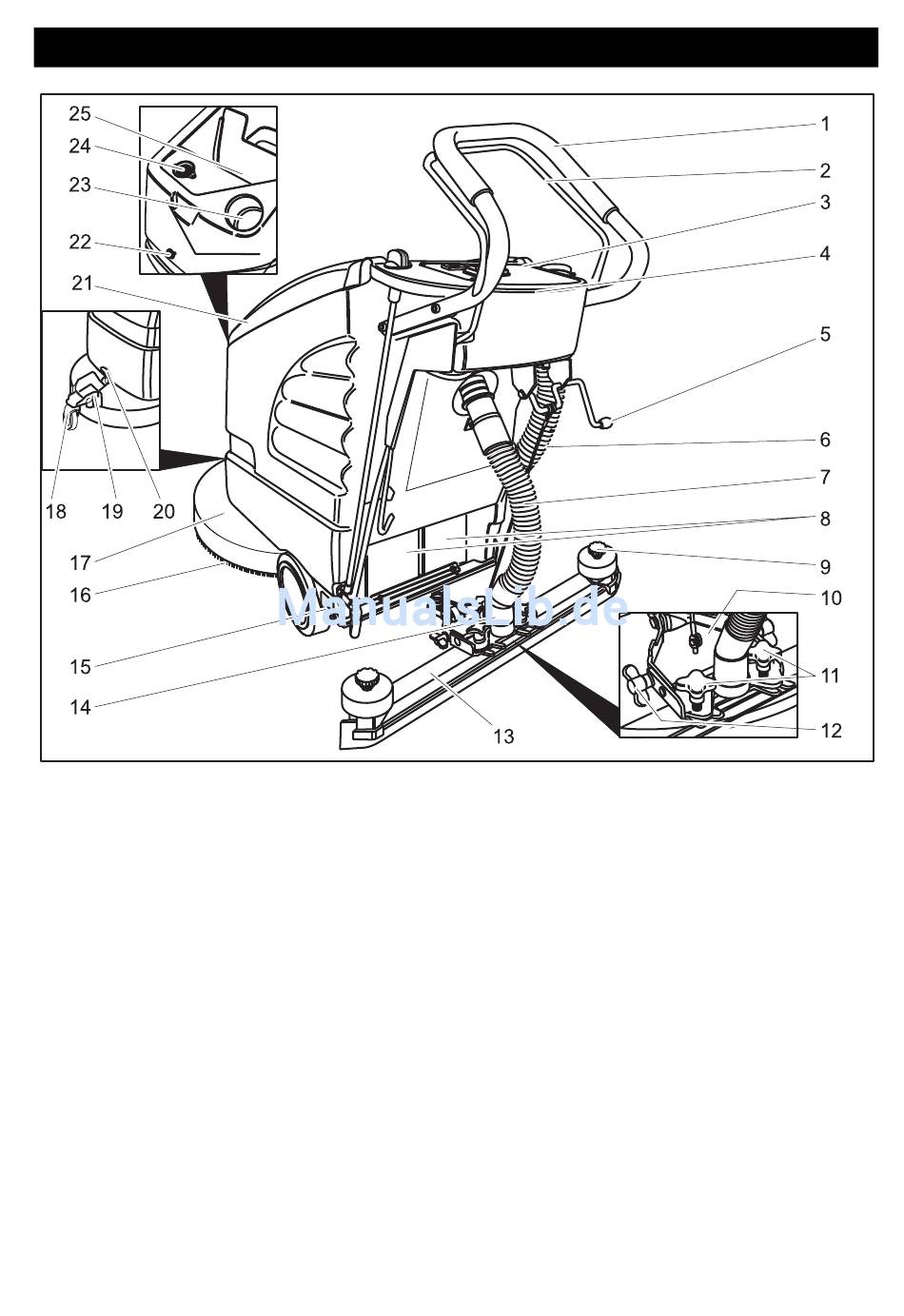

1 Schubbügel
2 Schaltbügel
3 Bedienpult
4 Elektronik und Sicherungen
(unter dem Bedienpult)
5 Hebel Saugbalkenabsenkung
6 Ablassschlauch Schmutzwasser
7 Saugschlauch
8 Batterie (nur BD 530 Bp)
9 Sterngriffe zum Auswechseln der Saug-
lippen
10 Saugbalkenaufhängung
11 Kreuzgriffe zum Befestigen und
Schrägstellen des Saugbalkens.
12 Flügelmuttern zum Neigen des Saug-
balkens
13 Saugbalken (nicht im Lieferumfang)
14 Anschluss Saugschlauch-Saugturbine

Bedienelemente

15 Typenschild
16 Scheibenbürste
17 Reinigungskopf
18 Fahrwerk
19 Verriegelung
20 Handgriff
21 Deckel Schmutzwassertank
22 Schraube zur Verriegelung des Behäl-
ters; im Behälter: Batterien *
Unter dem Deckel Schmutzwassertank:
23 Einfüllöffnung Frischwassertank
24 Flusensieb (Absaugung)
25 Schmutzwassertank
