SELVE-Einstellanleitung
2) Einstellung der Endlagen in der Werkseinstellung mit
SELVE-Einstellschalter für SELVE-Elektronik-Funk-
Antriebe
Alle Einstell- und Bedienvorgänge können über die fünfad-
rige Antriebsleitung erfolgen.
Hinweis: Es handelt sich hierbei um ein speziellen fünfadri-
gen Einstellschalter für SELVE-Elektronik-Funk-Antriebe
2.1) Anschluss
Anschlussleitung farblich übereinstimmend mit der Einstell-
leitung verbinden.
G
Warnung!
Sicherheitshinweis:
Bei eingeschalteter Spannung liegt an den Adern direkt Span-
nung an. Bei Montage der Einstellleitung an dem Antrieb ist
die Anschlussleitung spannungsfrei zu schalten.

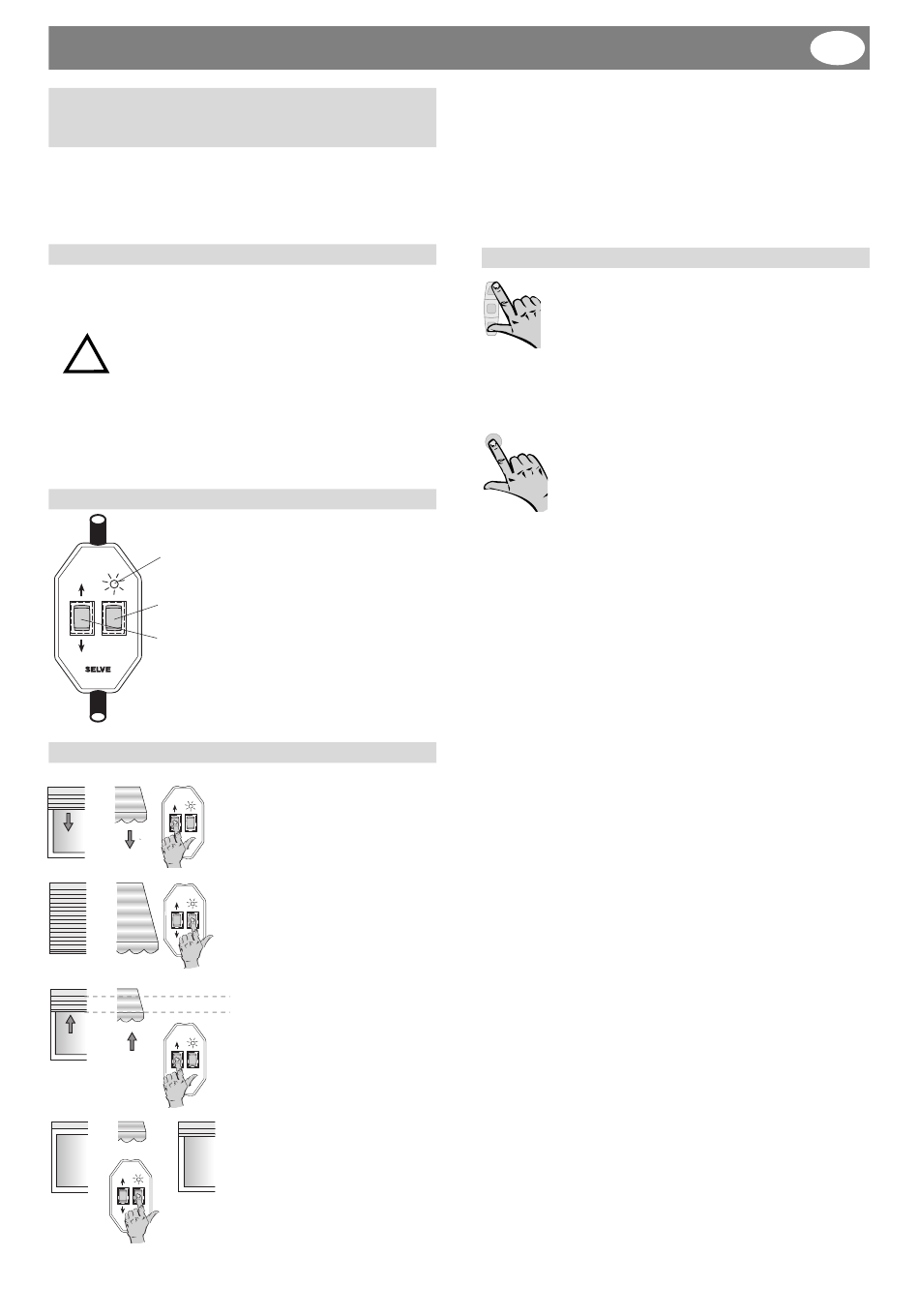

2.2) Erklärung des Einstellschalters
Leuchtdiode zeigt
eingeschaltete Spannung an
Taster E ist der Einstelltaster
Taster zur Auf- und
E
Abfahrt des Motors
2.3) Einstellung
E
E
SEL-R, SEM-R SER, SEL, SEM
5 cm Stop
E
E
Mit Fahr-Tasten untere Endlage
anfahren.
Mindestens 3 sec.Taste E betä-
tigen –
unterere Endlage ist jetzt einge-
stellt.
Mit Fahr-Tasten obere Endlage
anfahren. Beim SEL-R/SEM-R
ca. 5 cm vor Anschlag stoppen.
Mindestens 3 sec.Taste E betä-
tigen –
oberer Endpunkt ist jetzt einge-
stellt.
Nach der Einstellung sollte eine Probefahrt vorgenommen
werden. Hält der Rollladen an den eingestellten Endpunkten,
so ist die Einstellung erfolgreich durchgeführt worden. Der
SEC-R/SEL-R-Antrieb muss in Abwärtsrichtung abschalten,
sobald er auf ein Hindernis trifft.
Treten trotzdem Probleme auf, gehen Sie wie folgt vor:
Bitte 2 x 3 Sek. und 1 x 6 Sek. Taste E betätigen (Zeit genau
einhalten). Dann mit 2.3 fortfahren.
3) Einlernen eines ersten Senders
kurz
Drücken Sie gleichzeitig die „AUF" und „AB" -
Taste des einzulernenden Sender. Dadurch wird
der Sender vorübergehend eingelernt.
Solange Sie keinen Sender endgültig gespeichert haben, kön-
nen Sie die vorübergehende Zuordnung durch eine einfache
Spannungsunterbrechung aufheben.
PROG.
kurz
Drücken Sie jetzt kurz die PROG.-Taste, um die
Zuordnung endgültig zu übernehmen.
Der Sender ist jetzt endgültig einprogrammiert und bleibt
auch bei einer Spannungsunterbrechung gespeichert.
Der SELVE-Elektronik-Funk-Antrieb befindet sich jetzt im
normalen Betriebszustand.
Hinweis:
Ein Sender ist nur endgültig einlernbar, wenn die Endlagen
über Einstellschalter oder Funk eingelernt wurden.
Achtung:
Achten Sie darauf, dass Sie nicht mehrere SELVE-Elektronik-
Funk-Antriebe einer bestehenden Anlage gleichzeitig einler-
nen, da sich sonst alle SELVE-Elektronik-Funk-Antriebe von
nur einem Sendekanal steuern lassen. Falls dies der Fall ist,
gehen sie wie in 4. beschrieben vor.
