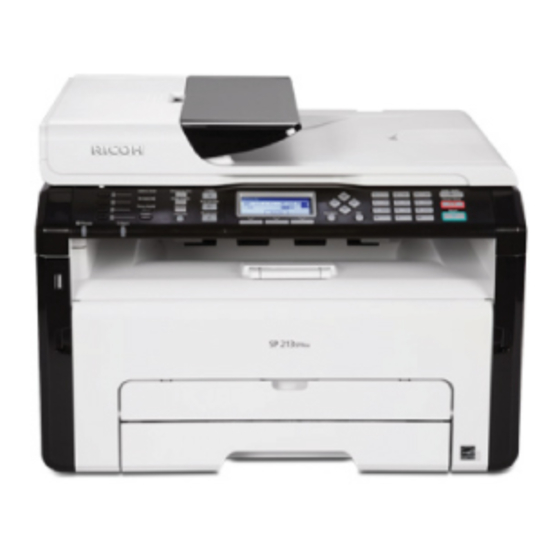

Ricoh SP 200 Installationsanleitung
Inhaltsverzeichnis
Quicklinks
Software-Installationsanleitung
In dieser Anleitung wird beschrieben, wie die Software über einen USB- oder Netzwerkanschluss installiert
wird.
• Für die Modelle SP 200/200S/203S/203SF/204SF ist keine Netzwerkverbindung verfügbar.
• Um die Wireless-LAN-Einstellungen manuell über Smart Organizing Monitor zu konfigurieren, installieren
Sie zuerst Smart Organizing Monitor über eine USB-Verbindung. Weitere Informationen zur Konfiguration
der Wireless-LAN-Einstellung finden Sie im Handbuch Wireless LAN-Einstellungen.
Ablaufdiagramm
‹
Das folgende Ablaufidagramm veranschaulicht die Software-Installation über USB- und
Netzwerkverbindungen.
USB-Anschluss
Netzwerkverbindung (IPv4-Umgebung)
Verbinden des Computers mit dem Gerät (Siehe S. 7)
Drucken einer Netzwerkeinstellungsliste (Siehe S. 8)
Nach dem Installieren der Software (IP-Adresse prüfen) (Siehe S. 13)
Vor der Installation der Software (Vorbereitung der erforderlichen Elemente) (Siehe S. 6)
Typ und Verfahren der IP-Adresskonfiguration auswählen (Siehe S. 6)
Anschließen des Computers an das Gerät (Siehe S. 7)
Drucken einer Netzwerkeinstellungsliste (Siehe S. 8)
Konfiguration der IPv6-Adresse über Web Image Monitor oder das Bedienfeld (Siehe S.
16 und Anwenderanleitung
Express-Installation für Netzwerk (Installation der Software) (Siehe S. 9)
Nach der Installation der Software (IP-Adresse prüfen) (Siehe S. 13)
)
1
Inhaltsverzeichnis
Verwandte Anleitungen für Ricoh SP 200
Inhaltszusammenfassung für Ricoh SP 200
-
Seite 1: Inhaltsverzeichnis
In dieser Anleitung wird beschrieben, wie die Software über einen USB- oder Netzwerkanschluss installiert wird. • Für die Modelle SP 200/200S/203S/203SF/204SF ist keine Netzwerkverbindung verfügbar. • Um die Wireless-LAN-Einstellungen manuell über Smart Organizing Monitor zu konfigurieren, installieren Sie zuerst Smart Organizing Monitor über eine USB-Verbindung. Weitere Informationen zur Konfiguration der Wireless-LAN-Einstellung finden Sie im Handbuch Wireless LAN-Einstellungen. -
Seite 2: Verbinden Des Computers Und Installieren Der Software (Usb-Verbindung)
Schließen Sie das Gerät an den Computer mit dem USB-Kabel an und klicken Sie dann auf [USB-Express- Installation], um die Software zu installieren. CTT177 1. USB-Express-Installation • SP 200, 200N, 200Nw, 201N, 201Nw Installieren Sie den Druckertreiber und Smart Organizing Monitor. • SP 200S, 202SN, 203S, 204SN Installieren Sie den Druckertreiber, TWAIN-/WIA-Treiber und Smart Organizing Monitor. -
Seite 3: Express-Installation Für Usb (Installation Der Software)
Express-Installation für USB Installieren der Software. • Schalten Sie das Gerät erst ein, wenn Sie in der Anleitung dazu aufgefordert werden. CTT136 • Verbinden Sie das USB-Kabel nicht mit dem Gerät, bis eine Eingabeaufforderung erscheint. CXP122 Vergewissern Sie sich, dass das Gerät ausgeschaltet ist. Schalten Sie den Computer ein. - Seite 4 Klicken Sie im CD-ROM-Menü auf [USB-Express-Installation]. Folgen Sie den Anweisungen im Installationsassistenten. Wenn eine Aufforderung zum Ausschalten und Anschließen des USB-Kabels erscheint, müssen Sie Folgendes tun: • Schließen Sie das Gerät mithilfe eines USB-Kabels an Ihren Computer an. CTT137 • Schalten Sie das Gerät ein. CTT061...
-
Seite 5: Verbinden Des Computers Und Installieren Der Software (Netzwerkverbindung)
2. Verbinden des Computers und Installieren der Software (Netzwerkverbindung) • Für die Modelle SP 200/200S/203S/203SF/204SF ist keine Netzwerkverbindung verfügbar. • Ethernet- und Wireless-LAN-Einstellungen können nicht gleichzeitig aktiviert sein. Schließen Sie das Gerät mit dem Ethernet-Kabel an den Computer an und klicken Sie auf [Netzwerk- Express-Installation (DHCP)] oder [Netzwerk-Express-Installat. -
Seite 6: Vor Der Installation Der Software (Vorbereitung Der Erforderlichen Elemente)
Vor der Installation der Software Um die Software über eine Netzwerkverbindung zu installieren, benötigen Sie ein Ethernet-Kabel und die mitgelieferte CD-ROM. Um die IP-Adresse automatisch zu erhalten, benötigen Sie einen Router mit einem integrierten DHCP-Server. Typ und Verfahren der IP-Adresskonfiguration auswählen „... -
Seite 7: Ip-Adresstypen, Die Für Das Gerät Konfiguriert Werden Können
„ Was ist ein DHCP-Server? Sie können Einstellungen konfigurieren, um die IP-Adresse von einem DHCP-Server automatisch zu erhalten. Im Netzwerk ist ein DHCP-Server erforderlich, um die IP-Adresse automatisch zu erhalten. „ IP-Adresstypen, die für das Gerät konfiguriert werden können (1) Geräteeinstellungen konfigurieren und die IPv4-Adresse automatisch erhalten (2) IPv4-Adresse des Geräts manuell konfigurieren (3) Geräteeinstellungen konfigurieren und die IPv6-Adresse automatisch erhalten (4) IPv6-Adresse des Geräts manuell konfigurieren... -
Seite 8: Drucken Einer Netzwerkeinstellungsliste
Drucken einer Netzwerkeinstellungsliste Vor dem Installieren der Software drucken Sie die Netzwerkeinstellungsliste, um die Netzwerkinformationen zu prüfen. • Es kann bis zu zwei Minuten dauern, bis die Netzwerkeinstellungsliste gedruckt ist. „ Drucken einer Netzwerkeinstellungsliste SP 200N, 200Nw, 201N, 201Nw Drücken Sie die [Start]-Taste. CTT175 Halten Sie die Taste zwei Sekunden lang gedrückt. -
Seite 9: Express-Installation Für Netzwerk (Installation Der Software)
Express-Installation für Netzwerk • Geben Sie bei SP 202SN-, 203SFN, 203SFNw-, 204SFN-, 204SN- und 204SFNw-Modellen vor dem Installieren des Treibers eine IP-Adresse über das Bedienfeld ein. Einzelheiten dazu finden Sie unter "Ändern der IP-Adresseinstellungen über das Bedienfeld (nur SP 202SN, 203SFN, 203SFNw, 204SFN, 204SN, 204SFNw)". -
Seite 10: Auswahl Von [Netzwerk-Express-Installation (Dhcp)]
Auswahl von [Netzwerk-Express-Installation (DHCP)] Schalten Sie den Computer ein. Beenden Sie alle derzeit laufenden Anwendungen. Legen Sie die mitgelieferte CD-ROM in das CD-ROM-Laufwerk ein. CXP066 Wählen Sie eine Sprache für die Benutzeroberfläche und klicken Sie auf [OK]. Klicken Sie im CD-ROM-Menü auf [Netzwerk-Express-Installation (DHCP)]. CTT193 Lesen Sie die gesamte Lizenzvereinbarung aufmerksam durch. - Seite 11 Auswahl von [Netzwerk-Express-Installat. (Feste IP)] Schalten Sie den Computer ein. Beenden Sie alle derzeit laufenden Anwendungen. Legen Sie die mitgelieferte CD-ROM in das CD-ROM-Laufwerk ein. CXP066 Wählen Sie eine Sprache für die Benutzeroberfläche und klicken Sie auf [OK]. Klicken Sie im CD-ROM-Menü auf [Netzwerk-Express-Installat. (Feste IP)]. CTT190 Lesen Sie die gesamte Lizenzvereinbarung aufmerksam durch.
- Seite 12 Geben Sie die MAC- und IP-Adressen ein und klicken Sie dann auf [OK]. Um sie in einer IPv6-Umgebung festzulegen, klicken Sie auf [Abbrechen] und fahren mit Schritt 8 fort. CTT191 • MAC-Adresse Geben Sie die auf der Netzwerkeinstellungsliste angezeigte MAC-Adresse ein. • IP-Adresse Geben Sie die IP-Adresse des Anwenders ein.
-
Seite 13: Nach Dem Installieren Der Software (Ip-Adresse Prüfen)
Nach dem Installieren der Software Prüfen einer Netzwerkeinstellungsliste Prüfen Sie die Netzwerkeinstellungsliste, um zu sehen, ob die konfigurierte IP-Adresseinstellung übernommen wurde. Einzelheiten zum Drucken der Netzwerkeinstellungsliste finden Sie unter "Drucken einer Netzwerkeinstellungsliste". -
Seite 14: Ändern Der Der Ip-Adresseinstellungen
3. Ändern der der IP-Adresseinstellungen Ändern der IP-Adresseinstellungen über das Bedienfeld (nur SP 202SN, 203SFN, 203SFNw, 204SFN, 204SN, 204SFNw) • Wählen Sie bei SP 203SFNw- und 204SFNw-Modellen [Wireless LAN] in [LAN-Typ], um eine Wireless LAN-Verbindung herzustellen, oder [Ethernet] in [LAN-Typ], um eine kabelgebundene LAN-Verbindung herzustellen. - Seite 15 Drücken Sie die Taste [ ] oder [ ], um [IPv4-Adre. d. Geräts] auszuwählen, und drücken Sie dann die Taste [OK]. Netzwerkeinstellung IPv4-Adre. d. Geräts Drücken Sie die Taste [ ] oder [ ], um [DHCP Aktiviert] auszuwählen, und drücken Sie dann die Taste [OK].
-
Seite 16: Ändern Der Ip-Adresseinstellungen Mit Web Image Monitor
Ändern der IP-Adresseinstellungen mit Web Image Monitor • Wählen Sie bei SP 200Nw- und 201Nw-Modellen [Wireless LAN] in [LAN-Typ], um die Wireless LAN- Verbindung herzustellen, oder [Ethernet] in [LAN-Typ], um die kabelgebundene LAN-Verbindung herzustellen. Starten von Web Image Monitor Starten Sie den Webbrowser. Geben Sie "http://(IP-Adresse des Geräts)/"... - Seite 17 IPv4-Adresse des Geräts manuell konfigurieren Starten Sie Web Image Monitor und melden Sie sich an. Klicken Sie auf [IPv4]. Legen Sie [DHCP] auf [Deaktivieren] fest. CTT167 Geben Sie die IP-Adresse in [IPv4-Adresse] ein. Geben Sie die Subnetzmaske und den Standard-Gateway-Adresse an, die für die Netzwerkumgebung erforderlich sind.
-
Seite 18: Ändern Der Ipv4-Adresseinstellungen Mit Smart Organizing Monitor
Ändern der IPv4-Adresseinstellungen mit Smart Organizing Monitor Zurücksetzen der Netzwerkeinstellungen Um die IP-Adresse nach dem Transport des Geräts oder in anderen Situationen zu ändern, müssen die Netzwerkeinstellungen zurückgesetzt werden. SP 200N, 200Nw, 201N, 201Nw Schalten Sie das Gerät ein, während Sie die Taste [Job-Reset] gedrückt halten. SP 202SN, 203SFN, 203SFNw, 204SFN, 204SN, 204SFNw Schalten Sie das Gerät ein, während Sie die Taste [Löschen/Stopp] am Bedienfeld gedrückt halten. -
Seite 19: Usb-Anschluss
Auf [OK] klicken. Auf [Schließen] klicken. 4. Fehlerbehebung USB-Anschluss „ Das USB-Kabel ist möglicherweise nicht richtig angeschlossen. Stellen Sie sicher, dass das USB-Kabel richtig angeschlossen und nicht beschädigt ist. „ Die CD-ROM ist möglicherweise nicht korrekt eingelegt. Überprüfen Sie, ob die CD-ROM korrekt eingelegt ist. Vergewissern Sie sich außerdem, dass sie nicht beschädigt ist, und dass das CD-ROM-Laufwerk korrekt funktioniert. - Seite 20 © 2013 M143-8651...
