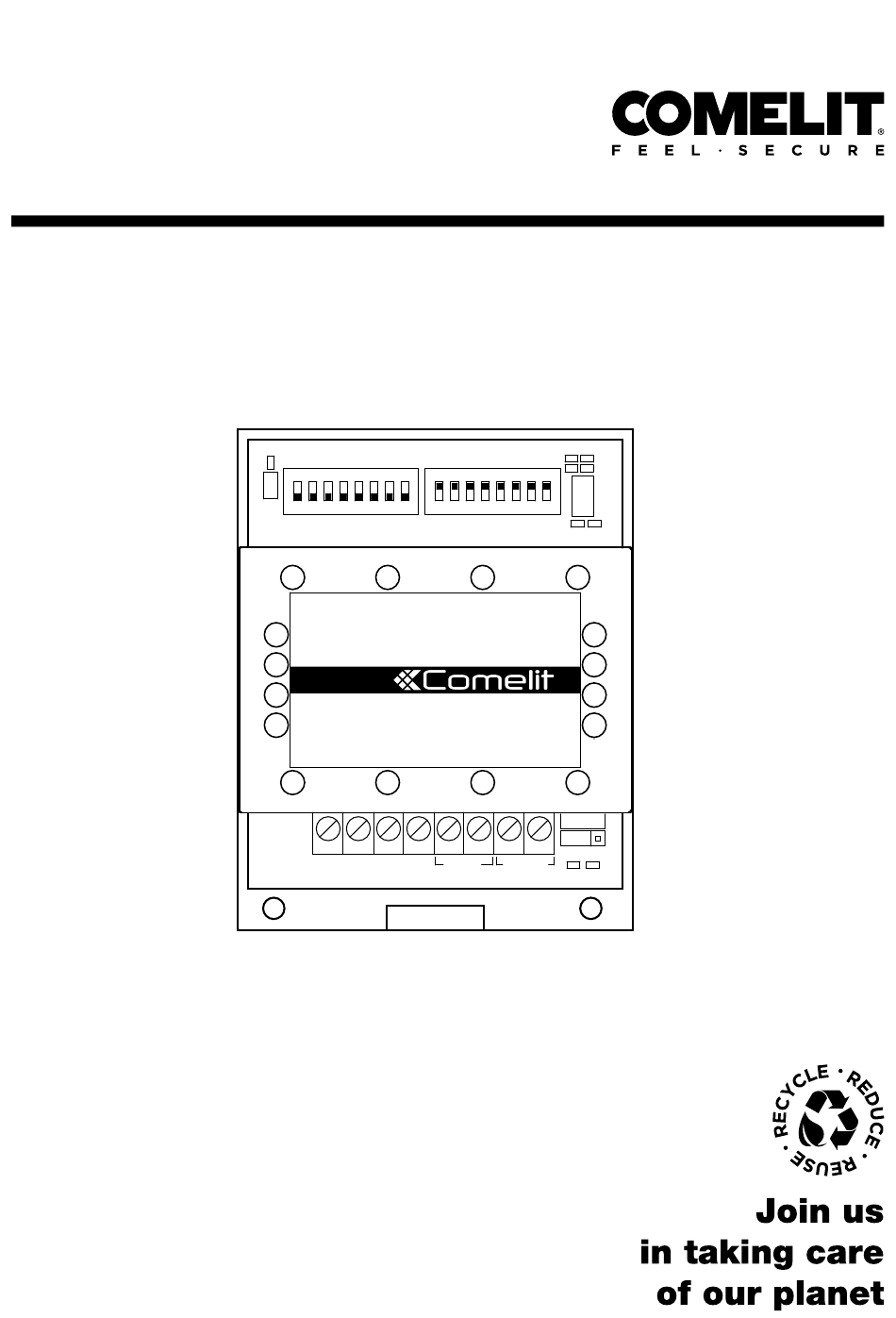

- Seite 1 Art. 1404 K O M P L E T T E S T E C H N I S C H E S H A N D B U C H Ar 1404...
-
Seite 2: Digitale Signalweiche Simplebus 2
| Inhalt | Digitale Signalweiche Simplebus 2 Audio/Video-Signalweichenmodul für digitale Anlagen Simplebus 2. Zur Verwendung in Anlagen mit mehreren Eingängen. Spannungsversorgung über Busleitung. Abmessungen: 60x85x35mm (4 DIN-Module). Denken Sie zuerst Hilf uns, den Planeten zu retten. bevor Sie drucken Denk an den Planeten, bevor du dieses Dokument druckst. und verwenden Sie die Sie betrachten ein interaktives Dokument: Erreichen Sie schnell die für Sie interaktiven Links... -
Seite 3: Inhaltsverzeichnis
| Inhalt | Inhalt Digitale Signalweiche Simplebus 2 Beschreibung Betrieb und Programmierung Standardmodus (Standard) Modus TOP 1 Modus TOP 3 Spezielle Programmierungen Tabelle zur Programmierung der Dipschalter und Einstellung von S3 Technische Merkmale Anlagenleistungen und Schaltpläne Schaltplan mit 2 Außensprechstellen-KIT, Signalweichen im STANDARD-Modus Schaltplan mit 3 Außensprechstellen-KIT, Signalweichen im STANDARD-Modus 10 Schaltplan mit 2 Außensprechstellen-Signalweichen im STANDARD-Modus Schaltplan mit 1 Haupt-Außensprechstelle und N zusätzlichen Außensprechstellen,... -
Seite 4: Beschreibung
5. JP1 Jumper für Videoschluss. in Position A für alle Art. 1404, wenn die Anlagenkonfiguration sternförmig ist. in Position A nur für das letzte Art. 1404, wenn die Anlagenkonfiguration in Kaskade ist. in Position B in allen anderen Fällen. Art. 1404 muss mit Art. 1209/1210/1210A oder am Ausgang des Mixers Art. 4888C verdrahtet werden. -
Seite 5: Betrieb Und Programmierung
| Inhalt | Betrieb und Programmierung Die Signalweiche Art. 1404 bietet 3 Betriebsmodi, der Modus ist je nach Typ und Position der Signalweiche in der Anlage zu wählen: STANDARD (zu verwenden in Anlagen, die zusätzliche Außensprechstellen benötigen) TOP 1 (Signalweiche für eine einzelne Zone in Anlagen ohne Pförtnerzentrale oder mit nur einer Pförtnerzentrale) TOP 3 (Signalweiche für mehrere Zonen). -
Seite 6: Spezielle Programmierungen
| Inhalt | • ON für Zonenadressen von 251 bis 500 Die Signalweiche wird verwendet, um alle Haupt-Außensprechstellen im Anlagenteil am Eingang zu den LPin-LPin-Klemmen der Signalweichen im Modus TOP 1 zu verdrahten. Die Signalweiche im Modus TOP 3 verwaltet die im eingestellten Bereich enthaltenen Zonen. Der Bereich kann ERWEITERT werden (von 1 bis 500, indem die Dipschalter von S1 auf OFF, die Dipschalter von S2 auf ON und der DIP 3 von S3 auf OFF gestellt werden) oder BEGRENZT, aber nur in den Intervallen zwischen 1 und 250 (indem bei S1 der Bereich MIN, bei S2 der Bereich MAX und der DIP 3 von S3 auf OFF gestellt wird) oder von 251 bis 500 (indem bei S1... -
Seite 7: Tabelle Zur Programmierung Der Dipschalter Und Einstellung Von S3
| Inhalt | Tabelle zur Programmierung der Dipschalter und Einstellung von S3 Ben. Code/ DIP-SWITCH Ben. Code/ DIP-SWITCH Ben. Code/ DIP-SWITCH DIP-SWITCH Ben. Code/Zone Zone Zone Zone 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4... -
Seite 8: Technische Merkmale
| Inhalt | Technische Merkmale ALLGEMEINE MERKMALE Eingangsstecker Klemmenleiste Zertifizierungen EMV 2014/30/EU (EN 61000-6-1:2007, EN 61000-6-3:2007+A1:2011) HAUPTMERKMALE Höhe (mm) 83 Breite (mm) 66 Tiefe (mm) 37 Produktgewicht (g) 100 Betriebstemperatur (°C) -10 ÷ 40 Betriebsfeuchtigkeit (max. RH) (%) 25 ÷ 95 Montage auf DIN-Schiene Ja DIN-Module (Anzahl) 4 Versorgungsspannung 12VAC/22VDC... -
Seite 9: Anlagenleistungen Und Schaltpläne
| Inhalt | Anlagenleistungen und Schaltpläne Schaltplan mit 2 Außensprechstellen-KIT, Signalweichen im STANDARD- Modus 1 2 3 4 1 2 3 4 1404 1 2 3 4 1 2 3 4 1 2 3 4 110-240V 110-240V 1209 1209 4893M 4893M Die Funktion „Außensprechstelle mit Signalweiche (zusätzlich)“... -
Seite 10: Schaltplan Mit 3 Außensprechstellen-Kit, Signalweichen Im Standard-Modus
| Inhalt | Schaltplan mit 3 Außensprechstellen-KIT, Signalweichen im STANDARD- Modus 1 2 3 4 1 2 3 4 1404 1404 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4... -
Seite 11: Schaltplan Mit 2 Außensprechstellen-Signalweichen Im Standard-Modus
| Inhalt | Schaltplan mit 2 Außensprechstellen-Signalweichen im STANDARD-Modus 1216 1214/2C 2738W/A 1214/2C 6750W 1214/2C 1214/2C 1404 1 2 3 4 1 2 3 4 1 2 3 4 230V 230V 1210 1210 1210A 1210A R GND R GND NO NC... -
Seite 12: Schaltplan Mit 1 Haupt-Außensprechstelle Und N Zusätzlichen Außensprechstellen
Außensprechstellen, Signalweiche im STANDARD-Modus 1216 1216 1214/2C 1214/2C 2738W/A 6750W 1214/2C 1214/2C 1214/2C 1214/2C 1404 1404 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 230V 230V 230V... -
Seite 13: Schaltplan Mit 1 Haupt-Außensprechstelle Und N Haupt- Und Zusätzlichen
1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1404 1404 1404 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4... -
Seite 14: Schaltplan Mit 1 Haupt-Außensprechstelle Im Top-Modus Und N Zusätzlichen Außensprechstellen-Kit In Abzweigung, Signalweichen Im Top1-Modus
1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 ZONA 3 ZONA 4 TOP 1 1404 TOP 1 1404 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4... -
Seite 15: Modus
Schaltplan mit 1 Haupt-Außensprechstelle im TOP-Modus und N zusätzlichen Außensprechstellen-KIT in Abzweigung und Kaskade, Signalweichen im TOP1-Modus 1 2 3 4 1 2 3 4 ZONA 2 TOP 1 1404 1 2 3 4 1 2 3 4 1 2 3 4 110-240V 1209 1216... -
Seite 16: Außensprechstellen, Signalweichen Im Top1- Und Top3-Modus
| Inhalt | Schaltplan mit 2 Haupt-Außensprechstellen im TOP-Modus und N zusätzlichen Außensprechstellen, Signalweichen im TOP1- und TOP3-Modus TOP 1 1404 TOP 1 TOP 1 1404 TOP 1 1404 TOP 1 TOP 1 1 2 3 4 1 2 3 4... - Seite 17 | Inhalt | 4ª Ausgabe 12/2025 Kod. 2G40003659...
