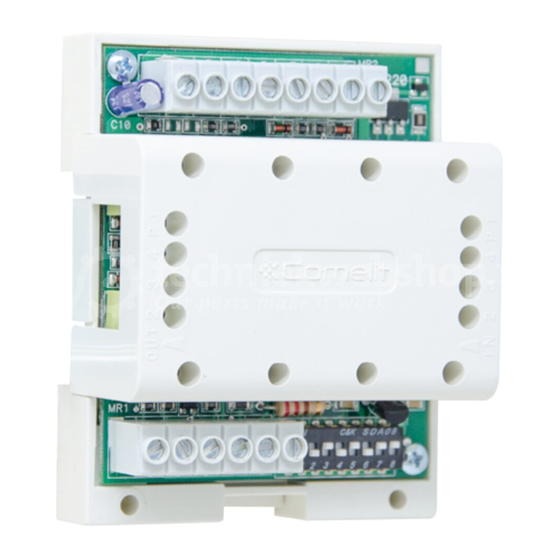

- Seite 1 TECHNISCHES HANDBUCH Modul für externe Kamera SBTOP Art. 1259C Passion.Technology. Design.
-
Seite 2: Installation
Dieses Comelit-Produktist für den Einsatz in Anlagen für Audio- und Video-Kommunikation in Wohngebäuden, Gewerbe- und Industrieanlagen, in öffentlichen Gebäuden und für den öffentlichen Gebrauch konzipiert. Installation Die Installation der Comelit-Produkte darf nur durch Fachkräfte unter genauer Befolgung der Anweisungen in den technischen Handbüchern / den Bedienungsanleitungen erfolgen. Leiter Vor Eingriffen an der Anlage immer die Spannungsversorgung unterbrechen. -
Seite 3: Technische Daten
Beschreibung Modul für die Steuerung des in zyklischer Reihenfolge von maximal 3 Kameras übertragenen Videosignals der Geräte der Videosprechstelle mit einer spezifischen Taste. Spannungsversorgung 12 VAC oder 20 VDC. Einsetzbar in Anlagen SBTOP. 1. Klemmleiste MR2 für Anlagenanschluss: V1 S1 Koaxialeingang Videokamera 1 V2 S2 Koaxialeingang Videokamera 2 V3 S3 Koaxialeingang Videokamera 3 IN A Externer Schaltkontakt Modul Videokamera... - Seite 4 Anschluss STEIGLEITUNG VIDEOSPRECHSTELLE BEDIENUNGSTASTE KAMERA 12V~ 230V~ IN IN 1259C 1200 STEIGLEITUNG VIDEOSPRECHSTELLE Separate Stromversorgung erforderlich.
-
Seite 5: Betrieb Und Programmierung
Betrieb und Programmierung Art. 1259C ermöglicht die Verwaltung von (bis zu 3) analogen Video-Kameras. Art. 1259C ist in Anlagen mit Art. 4888C im Abschnitt SB1 (vom Mixer-Netzteil zu den Außensprechstellen) einsetzbar. √ Bei eingeschaltetem Monitor f Die programmierte Taste drücken, um alle angeschlossenen Kameras laut folgendem Schaltschema durchzuschalten. - Seite 6 In diesem Modus schaltet sich bei jedem Ruf von der Außensprechstelle oder bei Selbsteinschaltung der Monitor ein und zeigt das Bild der ersten an Art. 1259C angeschlossenen Kamera. So ist es möglich, alle angeschlossenen Kameras durch wiederholter Drücken der programmierten Taste durchzuschalten.
-
Seite 7: Anlagenleistungen Und Schaltpläne
Die Modi allgemeine/codierte Relaissteuerung können auch in einer Anlage mit Video-Ruf von der Zentrale eingesetzt werden. In diesem Modus schaltet sich bei jedem Video-Ruf von der Zentrale der Monitor ein, sobald der Hörer abgehoben (oder die Sprechtaste gedrückt) wird. Das angezeigte Kamerabild wird von der ersten an den Art. 1259C angeschlossenen Kamera geliefert. - Seite 8 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
