2.4 Installation i5310

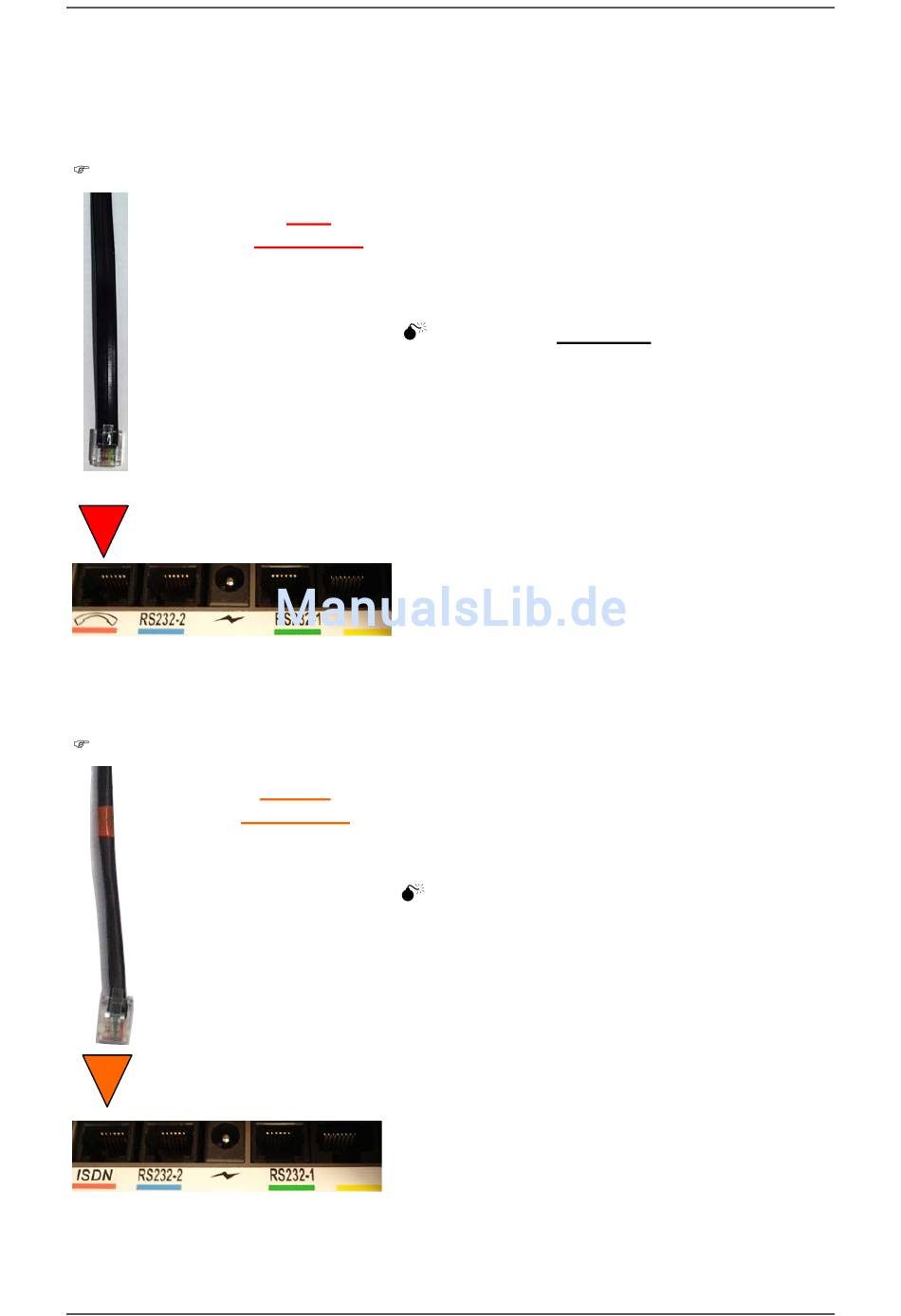

1. Anschluss Kommunikation
Analog (Modem)
Abbildung 8- Anschluss analog
ISDN
Abbildung 9 – Anschluss ISDN
© INGENICO GmbH
Rote
Die Anschlussbuchse des Terminals wird
Markierung
über das mitgelieferte TAE Anschlusskabel mit
der Telefonanschlussdose verbunden.
ausschließlich das im Lieferumfang
enthaltene Originalkabel zu verwenden!
Unter Verwendung eines Standardkabels
beim Betrieb des Terminals an einer TAE-
Mehrgerätedose ist die
Funktionalität von parallel zum Terminal
angeschlossenen Geräten nicht
gewährleistet.
Orange
Das mitgelieferte ISDN Anschlusskabel wird in die
Markierung
Buchse des Terminals gesteckt und mit der ISDN-
Anschlussdose bzw. mit dem NTBA verbunden.
Markierungen von Buchse und
Anschlusskabel und stecken Sie die Kabel
keinesfalls in eine andere Buchse. Dies
könnte Schäden an den Schnittstellen
verursachen!
Dabei ist bei analogen Terminals
Bitte beachten Sie unbedingt die farblichen
14
