Ethernet (TCP/IP)
Gelbe Markierung
Plug>IT Netzwerk-
Modul Anschluss
Ethernet

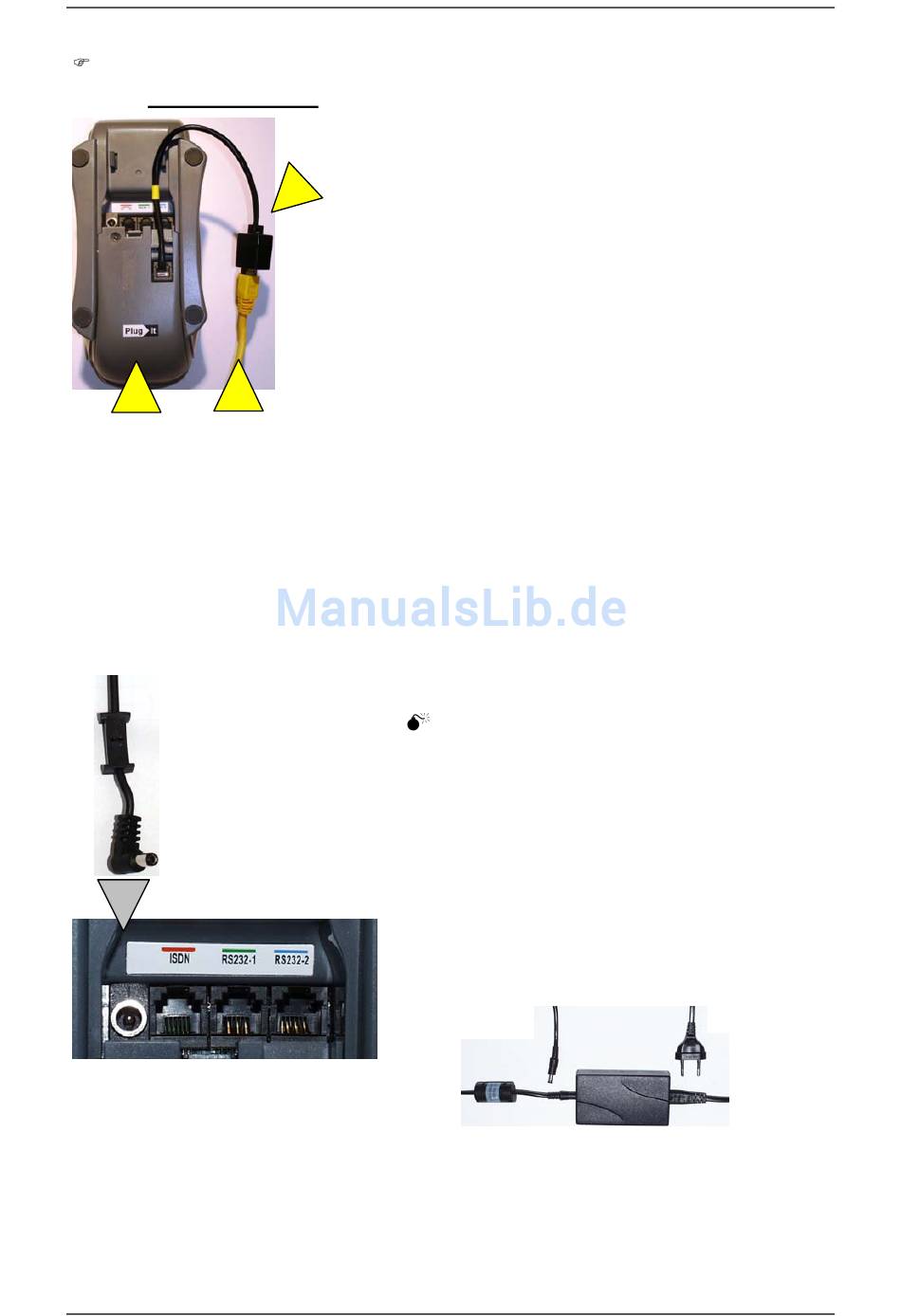

Abbildung 3 – Plug> IT Modul Ethernet
2. Stromversorgung
Abbildung 4 - Stromversorgung
© INGENICO GmbH
Die Ethernet-Variante wird durch den Plug>IT
Steckplatz im i5100 realisiert. Das Terminal wird
mit dem montierten Plug> IT Modul Ethernet und
dem Ethernet Adapterkabel ausgeliefert.
Das Netzwerkkabel ist kundenseitig
bereitzustellen.
Ethernet
Adapter-
Die TCP/IP Netzwerkintegration stellt eine
kabel
spezielle Lösung dar, für deren Realisierung eine
Prüfung der Voraussetzungen durch Ihren
Vertragspartner bzw. eine Freigabe durch den
entsprechenden Netzbetreiber erfolgen muss.
Installation und Konfiguration sollten nur durch
autorisiertes Servicepersonal erfolgen.
Der Netzanschluss darf erst nach
Abschluss aller Installationsarbeiten
hergestellt werden!
Schließen Sie das Anschlusskabel zuerst an der
gekennzeichneten Buchse des Terminals und
danach am Netzteil an.
Mit Hilfe des Netzkabels 230V stellen Sie
die Verbindung zwischen Netzteil und
Stromversorgung her.
Verbindung
zum Terminal
Verbindung zur
Stromversorgung
