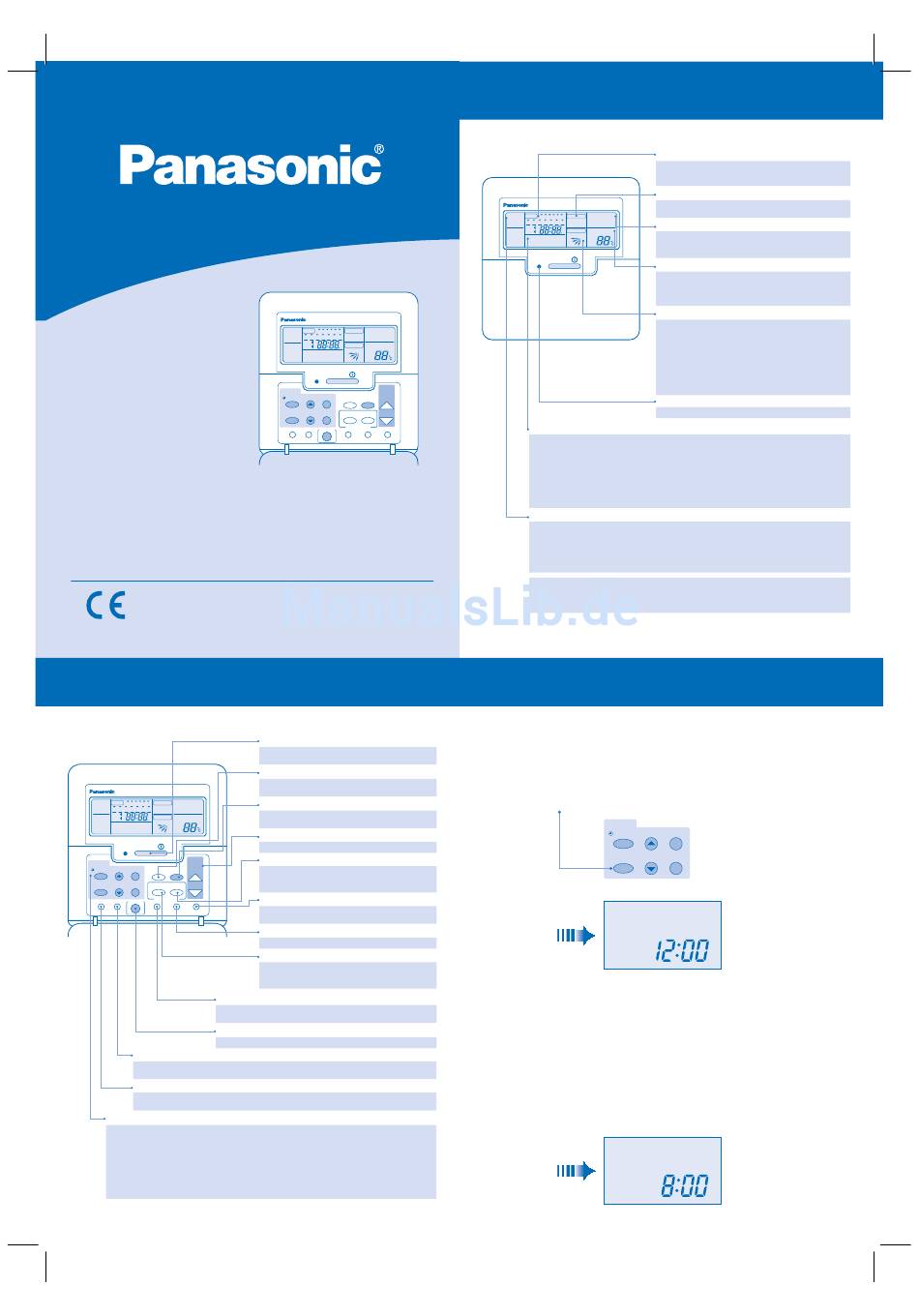

Panasonic CZ-RD513C Bedienungsanleitung

Bedienungsanleitung
Kabelfernbedienung
CZ - RD513C
Inhalt
• Display der Fernbedienung ....................................... seite 2
• Tastenfeld der Fernbedienung................................... seite 3
• Einstellen der aktuellen Uhrzeit................................. seite 4
• Einstellen des Timers ................................................ seite 5
• Einstellen des Tagestimers ....................................... seite 6
• Einstellen des Wochentimers .................................... seite 7 ~ 8
Manufactured by:
Panasonic HA Air-Conditioning (M) Sdn. Bhd.
Lot 2, Persiaran Tengku Ampuan, Section 21, Shah Alam Industrial Site,
40300 Shah Alam, Selangor, Malaysia.
Panasonic Corporation
Website: http://panasonic.net/
Tastenfeld der Fernbedienung
REMOTE AUTO HEAT FAN
TIMER FAN SPEED
1 2 3 4 5 6
LOCAL AUTO
MON TUE WED THU FRI SAT SUN COOL DRY FILTER
LO MED HI RESET
ON
HEAT ECO
AIR SWING
OFF
ADDRESS A/C No.
FAN AUTO 123
ODOUR WASH
CHECK SET TEST
COOL
NOT AVAILABLE VENT. RUN
PRIORITY PRE HEAT DEFROST DEMAND
OFF / ON
TEMP/
TIMER/CLOCK
A/C No.
FAN
MODE UP SET
SPEED MODE UP
SELECT DOWN CANCEL AUTO MANUAL DOWN
AIR SWING
ECONOMY
CHECK ODOUR WASH VENTILATION TEST RUN FILTER RESET
Ventilation
Wenn eine optionale Belüftungseinrichtung angeschlossen ist, wird
diese mit dieser Taste ein- oder ausgeschaltet.
Sparbetrieb
Mit dieser Taste wird der Sparbetrieb ein- oder ausgeschaltet.
Geruchsentfernung
Diese Taste schaltet den Geruchswäschebetrieb (Geruchstilgung) ein und aus. Langes
Drücken dieser Taste schaltet den Geruchswäschebetrieb (geruchsfrei) an.
CHECK
Diese Taste ist zu drücken, wenn im Display die CHECK-Anzeige blinkt. Es erscheint ein
Störungscode zwischen F15 bis F46. Rufen Sie sofort das nächste Service-Center an.
Timer-Programmierung
Diese Tastengruppe dient zur Timereinstellung. Nähere Einzelheiten enthalten die Beschreibungen auf
den folgenden Seiten. Die einzelnen Tasten haben folgende Grundfunktionen:
MODE - Wechselt zwischen Uhrzeit- und Timer-Anzeige oder zeigt die vorige Anzeige an.
SELECT - Wechselt zur Einstellung des Timers.
UP - Erhöht die Zeit
DOWN - Verringert die Zeit
SET - Bestätigt allgemeine Einstellungen und Timereinstellungen und stellt sämtliche
Timereinstellungen wieder her.
CANCEL - Macht vorgenommene Einstellungen rückgängig und löscht sämtliche Timereinstellungen.
F564562
DEUTSCH
REMOTE AUTO HEAT FAN
TIMER FAN SPEED
1 2 3 4 5 6
LOCAL
AUTO
FILTER
MON TUE WED THU FRI SAT SUN COOL DRY
LO MED HI
RESET
ON
ECO
HEAT AIR SWING
OFF
ADDRESS A/C No.
FAN
AUTO 123
ODOUR WASH CHECK SET TEST
COOL
NOT AVAILABLE VENT. RUN
PRIORITY
PRE HEAT DEFROST DEMAND
OFF / ON
TEMP/
TIMER/CLOCK
A/C No.
FAN
MODE UP SET
SPEED MODE UP
SELECT DOWN CANCEL DOWN
AUTO MANUAL
AIR SWING
ECONOMY
CHECK ODOUR WASH VENTILATION TEST RUN FILTER RESET
Betriebstaste (Ein/Aus)
Mit dieser Taste wird das Klimagerät ein- oder
ausgeschaltet.
Ventilatordrehzahl
Mit dieser Taste werden folgende Ventilatordrehzahlen
eingestellt: Auto, Niedrig, Mittel und Hoch.
Betriebsartenwahl
Mit dieser Taste werden folgende Betriebsarten eingestellt: Umluft (FAN),
Kühlen (COOL), Entfeuchten (DRY), Automatik (AUTO) und Heizen (HEAT).
Temperatureinstellung
Mit dieser Taste wird die gewünschte Raumtemperatur eingestellt.
Manuelle Einstellung der Luftstromrichtung
Mit dieser Taste lässt sich die Luftstromrichtung
manuell in 4 verschiedenen Richtungen einstellen.
Jeder Tastendruck verändert die Luftstromrichtung.
Filter-Rückstellung
Nach dem Reinigen des Filters wird mit dieser Taste
die Anzeige FILTER RESET gelöscht.
Testbetrieb
Diese Taste wird für den Testbetrieb benutzt.
Lamellenschwenkautomatik
Mit dieser Taste wird die Multi-Luftschwenkautomatik
eingestellt.
1: Standard, 2: nach oben, 3: nach unten.
3
Display der Fernbedienung
Anmerkung: Die Abbildungen der Kabel-Fernbedienung dienen ausschließlich zur Erläuterung.
Das Aussehen kann sich während des tatsächlichen Betriebs davon unterscheiden.
Uhrzeit und Timereinstellungen
Diese Anzeige zeigt die aktuelle Uhrzeit bzw. die
Schaltzeiten des Timers an. Man kann zwischen Tagestimer
und Wochentimer wählen.
Ventilatordrehzahl
Diese Anzeige zeigt folgende Ventilatordrehzahlen an:
Auto, Niedrig, Mittel und Hoch.
REMOTE TIMER FAN SPEED AUTO HEAT FAN
1 2 3 4 5 6
LOCAL
AUTO
MON TUE WED THU FRI SAT SUN COOL DRY FILTER
COMMON LO MED HI Betriebsart
RESET
ON
HEAT AIR SWING ECO
OFF
ADDRESS A/C No.
FAN AUTO 123 Diese Anzeige zeigt die eingestellte Betriebsart (Automatik-,
ODOUR WASH
CHECK TEST
COOL
NOT AVAILABLE VENT. RUN
Heiz-, Umluft-, Kühl- oder Entfeuchtungsbetrieb) an sowie
PRIORITY
PRE HEAT DEFROST DEMAND
die Filterreinigungsmeldung.
OFF / ON
Eingestellte Temperatur
Diese Anzeige zeigt die Temperatureinstellung für das
Innengerät an, ebenso Sparbetrieb und Testbetrieb.
Sowohl für den Kühl- als auch für den Heizbetrieb kann die
Temperatur zwischen 16 und 31 °C eingestellt werden.
Eingestellte Luftstromrichtung
Diese Anzeige zeigt die eingestellte Luftstromrichtung an. In
der Stellung AUTO können drei automatische
Schwenkbereiche eingestellt werden: Standard, nach oben
und nach unten. In der Einstellung MANUAL kann man den
Lüftungsschlitz in vier Positionen einstellen.
Hinweis:
Im DRY-Trockenbetrieb ist es normal, wenn der
Lüftungsschlitz sich nicht der Fernbedienungsanzeige
entsprechend bewegt.
Betriebs-LED (Ein/Aus)
Diese LED leuchtet, wenn das Klimagerät in Betrieb ist.
Meldungsanzeige
ODOUR WASH - leuchtet während des Geruchtilgungsbetriebs auf und blinkt, wenn
Geruchswäschebetrieb (Geruchsfreiheit)eingestellt wird.
CHECK - Blinkt, wenn eine Störung aufgetreten ist.
SET - Wird angezeigt, wenn an der Fernbedienung eine Einstellung vorgenommen wird.
NOT AVAILABLE - Wird angezeigt, wenn die Funktion nicht zur Verfügung steht.
VENT. - Zeigt an, dass ein optionales Belüftungsgerät in Betrieb ist.
PRE HEAT - Wird während des Vorheizbetriebs angezeigt.
DEFROST - Wird während des Abtaubetriebs angezeigt.
DEMAND - Wird angezeigt, wenn ein externes Signal einen Leistungsbedarf meldet.
Bedienungsrechte und Betriebsart-Priorität
REMOTE, LOCAL, COMMON - Die Anzeige richtet sich danach, ob eine zusätzliche
Bedieneinheit angeschlossen ist.
REMOTE - Das Klimagerät kann nicht über die Fernbedienung ein- oder ausgeschaltet werden.
LOCAL - Das Klimagerät kann komplett über die Fernbedienung betrieben werden.
COMMON - Das Klimagerät kann sowohl über die Fernbedienung als auch über eine externe
Bedieneinheit betrieben werden.
HEAT PRIORITY - Das Klimagerät kann nur im Heizbetrieb betrieben werden.
FAN PRIORITY - Das Klimagerät kann nur im Umluftbetrieb betrieben werden.
COOL PRIORITY - Das Klimagerät kann nur im Kühlbetrieb betrieben werden.
Die Betriebsart kann nur mit einer anderen Bedieneinheit als der Fernbedienung geändert werden.
Einstellen der aktuellen Uhrzeit
Die aktuelle Uhrzeit muss eingestellt werden, wenn das Gerät entweder zum ersten Mal oder nach einer
längeren Stillstandsdauer eingeschaltet wird.
Die aktuelle Uhrzeit wird zur Basiszeit für alle Timerfunktionen.
Stellen Sie die aktuelle Uhrzeit und den aktuellen Wochentag genau ein.
Beispiel: Der aktuelle Wochentag ist ein Mittwoch, und die aktuelle Uhrzeit ist 8:00 Uhr.
1
Schalten Sie das Gerät ein
2
Drücken Sie die SELECT-Taste
TIMER/CLOCK
MODE UP
SELECT DOWN
Es erscheint folgende Anzeige
MON
3
Stellen Sie den aktuellen Wochentag ein
Drücken Sie die UP- bzw. DOWN-Taste, um den aktuellen Wochentag einzustellen.
Beispiel: Stellen Sie WED (Mittwoch) ein.
Bestätigen Sie den eingestellten Wochentag mit der SET-Taste.
4
Stellen Sie die aktuelle Uhrzeit ein
Drücken Sie die UP- bzw. DOWN-Taste, um die aktuelle Uhrzeit einzustellen.
Beispiel: Stellen Sie 8:00 ein.
Bestätigen Sie die eingestellte Uhrzeit mit der SET-Taste.
Anmerkung :
- Drücken Sie die UP-Taste, um die Zeit zu erhöhen, bzw. die DOWN-Taste, um sie zu verringern
(1-Minuten-Schritte), oder halten Sie die Taste gedrückt, um die Zeit schneller zu verstellen.
- Wenn die UP- bzw. die DOWN-Taste während der Einstellung von Tag oder Uhrzeit 30 Sekunden lang
nicht gedrückt wird, oder wenn die SELECT-Taste gedrückt wird, wird die aktuelle Einstellung
übernommen, und der Einstellvorgang ist beendet.
Anzeige von Uhrzeit und Wochentag nach dem Einstellen
WED
2
SET
CANCEL
„MON" und „12:00"
blinken
":" blinkt
4
