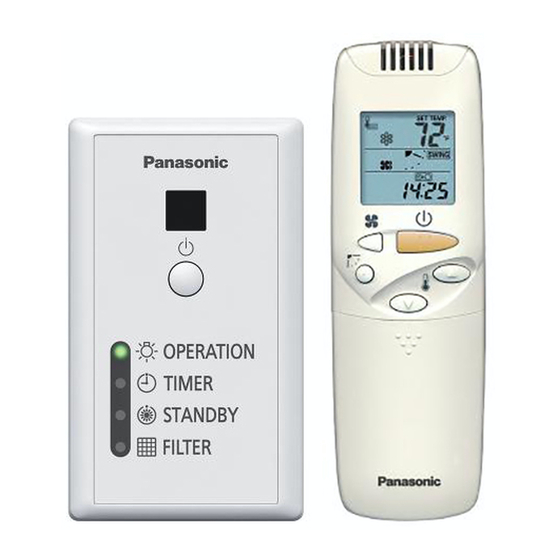

Panasonic CZ-RWSU3 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Panasonic Anleitungen
  4. Fernbedienungen
  5. CZ-RWSU3
  6. Bedienungsanleitung

Panasonic CZ-RWSU3 Bedienungsanleitung

Infrarot-fernbedienung
Vorschau ausblenden Andere Handbücher für CZ-RWSU3:
Inhaltsverzeichnis

Werbung

Quicklinks

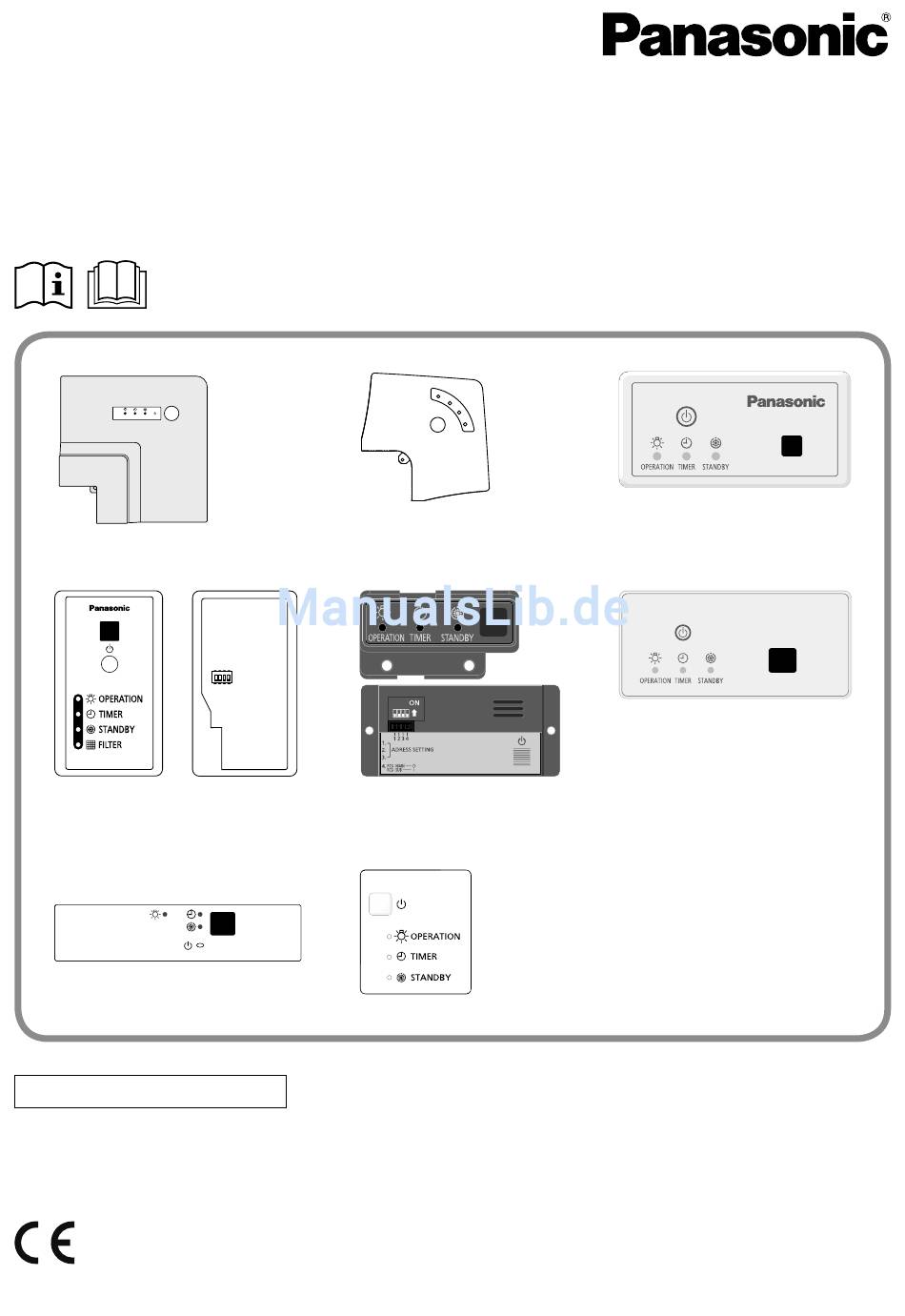

CZ-RWSU3
Modellbezeichnung
CZ-RWST3N CZ-RWSL2N CZ-RWSK2
Front side
OPERATION
TIMER
STANDBY
Einbauanleitung separat beiliegend.
Deutsch
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch
und bewahren Sie sie für die künftige Verwendung auf.
Panasonic Corporation
1006 Kadoma, Kadoma City, Osaka, Japan
CZ-RWSU2N CZ-RWSC3 CZ-RWSD2
1 2 3 4
Rear side
Panasonic Corporation
http://www.panasonic.com
Bedienungsanleitung
Infrarot-Fernbedienung
CV6233317755

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Panasonic CZ-RWSU3

Inhaltszusammenfassung für Panasonic CZ-RWSU3

  • Seite 1 Bedienungsanleitung Infrarot-Fernbedienung CZ-RWSU3 CZ-RWSU2N CZ-RWSC3 CZ-RWSD2 Modellbezeichnung CZ-RWST3N CZ-RWSL2N CZ-RWSK2 1 2 3 4 Front side Rear side OPERATION TIMER STANDBY Einbauanleitung separat beiliegend. Deutsch Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf.

  • Seite 2: Sicherheitsvorkehrungen

    Sicherheitsvorkehrungen WARNUNG VORSICHT Dieses Symbol bezieht sich Dieses Symbol bezieht sich auf eine Gefahr mit der auf eine Gefahr mit der möglichen Folge schwerer möglichen Folge von schweren Verletzungen oder Todesfolge. Verletzungen oder Sachschäden. Zu beachten Unzulässige Handlungen WARNUNG Verwenden Sie das Gerät nicht in einer potenziell leicht entzündlichen Umgebung.
  • Seite 3 Vielen Dank für den Kauf der Drahtlose Fernbedienung von Panasonic.  Lesen Sie die Bedienungsanleitung für eine sichere Nutzung des Geräts gründlich durch. Dieses Handbuch enthält die Bedienungsanleitung für die Kabelfernbedienung. Lesen Sie diese Anleitung und die Bedienungsanleitungen für das Außengerät und das Innengerät durch.

  • Seite 4: Inhaltsverzeichnis

    Inhalt 1. Wichtige Sicherheitshinweise ..........5 2. Bezeichnungen und Funktionen ...........6 3. Einlegen der Batterien ............10 4. Einstellen der aktuellen Uhrzeit ..........11 5. Bedienung ................12 6. Betrieb über Zeitschaltuhr ...........14 7. Einstellen der Luftlussrichtung ..........16 8. Gleichzeitiger Betrieb mehrerer Raum-/Außeneinheiten ..17 9.

  • Seite 5: Wichtige Sicherheitshinweise

    1. Wichtige Sicherheitshinweise Bevor Sie das System verwenden, elektrischen Schlag, Feuer oder sollten Sie den Abschnitt “Wichtige eine Schädigung des Systems Sicherheitsanweisungen” lesen. verursachen. Wenden Sie sich an Bewahren Sie danach diese Ihren Händler. Anleitung an einem sicheren Ort auf. •...

  • Seite 6: Bezeichnungen Und Funktionen

    2. Bezeichnungen und Funktionen FERNBEDIENUNG (DE)
  • Seite 7 Mit einer Fernbedienung können max. 8 Innengeräte gemeinsam als Gruppe gesteuert werden. (Siehe Seite 17) 1. Betriebsanzeige 11. Filter-Taste Zeigt den Betriebsstatus an. (In CZ-RWSC3 der Abbildung werden alle Mit dieser Taste wird die Filter- Betriebszustände angezeigt.) LED am Empfänger •...

  • Seite 8: Empfänger

    2. Bezeichnungen und Funktionen (Fortsetzung) Empfänger CZ-RWSU3 CZ-RWSU2N CZ-RWSD2 CZ-RWSC3 CZ-RWSL2N ADDRESS 1 ADDRESS 2 Display ADDRESS 3 REM SUB/MAIN Bedienfeld 1 2 3 4 Front side Rear side CZ-RWST3N CZ-RWSK2 (Für Wandgeräte ) OPERATION TIMER STANDBY (DE)
  • Seite 9 1. Empfänger Hinweise Empfängt das von der • Bei Zweileiter-Systemen ertönen zwei Pieptöne, wenn Kühl- oder die Fernbedienung gesendete Signal. Heizfunktion des Geräts gesperrt ist, 2. Notbetrieb-Taste und die Betriebs-LED leuchtet. Wenn die Timer- und die Bereitschafts-LED Anzeige-LEDs abwechselnd blinken, liegt ein Konfl ikt Wenn eine Störung auftritt, blinkt eine zwischen Heiz- und Kühlbetrieb vor, der LEDs.

  • Seite 10: Einlegen Der Batterien

    3. Einlegen der Batterien 1. Entfernen Sie die Abdeckung. 2. Legen Sie zwei LR03 Batterien ein. Legen Sie die Batterien gemäß der abgebildeten Polung [+/–] ein. 3. Stecken Sie die Spitze einer aufgebogenen Büroklammer (oder ein ähnliches, passendes Reset- Objekt) in die Reset-Öffnung, Öffnung drücken Sie die Taste Zurücksetzen im Inneren der...

  • Seite 11: Einstellen Der Aktuellen Uhrzeit

    4. Einstellen der aktuellen Uhrzeit Nach einem Batteriewechsel muss die RESET-Taste gedrückt und die Uhrzeit neu eingestellt werden. (Nach dem Drücken der RESET-Taste wird als aktuelle Uhrzeit [ ] angezeigt.) 1. Drücken Sie mindestens 2 Sekunden lang. Sobald die Zeitanzeige anfängt zu blinken, kann die Uhrzeit eingestellt werden.

  • Seite 12: Bedienung

    5. Bedienung , Entfeuchten , Kühlen , Umluft Automatik , Heizen Modelle, die nur über eine Kühlfunktion verfügen, können nicht im Automatikoder im Heizbetrieb betrieben werden. Spannungsversorgung: Schalten Sie zunächst, wie in der Bedienungsanleitung des Geräts beschrieben, den Sicherungsauto- maten ein. 1.
  • Seite 13 5. Bedienung (Fortsetzung) Wenn die Heizleistung bei niedriger Ventilatordrehzahl zu gering ist, ändern Sie sie auf hoch oder mittel Je nach Innengerät kann eine Funktion angezeigt werden, über die dieses nicht verfügt, und die Ventilatordrehzahl bleibt unverändert. Das Klimagerät kann nicht normal ausgeschaltet werden. Unterbrechen Sie die Spannungsversorgung des Innengeräts und wenden Sie sich an Ihren Fachhändler oder den Kundendienst.

  • Seite 14: Betrieb Über Zeitschaltuhr

    6. Betrieb über Zeitschaltuhr • Wenn Sie die Zeitschaltuhr einstellen, vergewissern Sie sich, dass die aktuelle Uhrzeit auf der Fernbedienung korrekt ist. • Die Uhrzeit der Zeitschaltuhr kann nur eingestellt werden, wenn die Anzeige der Fernbedienung eingeschaltet ist (EIN). • Nach Einstellung der Zeitschaltuhr legen Sie die Fernbedienung an einen Platz, an dem deren Signal den Empfänger der Raumeinheit erreicht.
  • Seite 15 6. Betrieb über Zeitschaltuhr (Fortsetzung) Kombinieren der Zeitschaltuhr EIN und AUS • Die Zeitschaltuhr EIN und Zeitschaltuhr AUS können eingestellt werden. Überprüfen der Zeitschaltuhr-Einstellung • Wenn Sie entweder der Tasten oder , drücken, wird die eingestellte Zeit vier Sekunden lang angezeigt. •...

  • Seite 16: Einstellen Der Luftlussrichtung

    (Luftlussrichtungsplatte oben-unten) nach oben gerichtet. Vergessen Sie auch nicht, dass die Lamelle zu schwenken beginnt, wenn der Heiz- Bereitschaftsmodus ausgelöst wird, dass aber auf der Anzeige der Fernbedienung während der Heizbereitschaft ebenfalls Auto Lamellen erscheint. CZ-RWSU3/CZ-RWSU2N/ Im Modus Heizen CZ-RWSD2/CZ-RWSL2N/Für Wandmontage-Raumeinheit Bitte richten Sie die...

  • Seite 17: Gleichzeitiger Betrieb Mehrerer Raum-/Außeneinheiten

    7. Einstellen der Luftlussrichtung (Fortsetzung) CZ-RWSC3 Die verfügbaren Funktionen unterscheiden sich je nach verwendeter Raumeinheit. Die Luftlussrichtung kann nur für die unten genannten Modelle per Fernbedienung eingestellt werden. Einzelheiten entnehmen Sie bitte dem mit der Raumeinheit mitgelieferten Benutzerhandbuch. Vierweg-Kassette, Zweiweg-Kassette, Einweg-Kassette (hohe Decken), Decke, Wandmontage Nähere Einzelnheiten entnehmen Sie den Abschnitten Einstellen der Luftlussrichtung und Lamellen-Schwenkbetrieb stoppen.

  • Seite 18: Verwenden Der Fernbedienung

    9. Verwenden der Fernbedienung • Richten Sie den Sender der Fernbedienung auf den Empfänger. Wird das Signal korrekt empfangen, wird ein Signalton ausgegeben. (Zwei Signaltöne werden nur dann ausgegeben, wenn das Gerät den Betrieb aufnimmt.) • Das Signal kann bis zu einer Entfernung von etwa 6 Metern empfangen werden.

  • Seite 19: Adressen

    11. Adressen Sowohl bei Mehrgeräte- als auch bei Einzelgeräte-Installationen st es möglich - wenn sich mehr als eine Raumeinheit im selben Raum mit einer kompatiblen Fernbedienung befi nden - Adressen einzustellen, die Interferenzen verhindern. Durch die Einstellung der Adressschalter auf den Empfängern und ihrer Zuweisung zu der Anzahl von Adressen auf der Fernbedienung, können bis zu sechs Raumeinheiten separat mit der Fernbedienung gesteuert werden.

  • Seite 20: Einstellen Der Adressen (Cz-Rwsk2) (Einstellen Der Adresse Der Raumeinheit)

    11. Adressen (Fortsetzung) Einstellen der Adressen (CZ-RWSK2) (Einstellen der Adresse der Raumeinheit) 1. Stellen Sie die Adresse für die Fernbedienung anhand des Abschnitts “Einstellen der Fernbedienungsadressen” ein (Siehe Seite 19). 2. Drücken Sie vier Sekunden oder länger [Notbetrieb] Raumeinheit. Anschließend blinkt auf der Anzeige eine Lampe nach der anderen auf. 3.

  • Seite 21: Notbetrieb

    • Wenn die Batterien der Fernbedienung versagen. • Wenn die Fernbedienung kaputt ist. • Wenn die Fernbedienung verloren gegangen ist. Zahlen: CZ-RWSU3, CZ-RWSU2N, CZ-RWSD2 und CZ-RWST3N sind von Empfängern (in der Raumeinheit), CZ-RWSL2N ist vom Bedienfeld (In der Raumeinheit) und Raumeinheit (CZ-RWSK2) ist von der Frontplatte.

  • Seite 22: Sonstige Einstellungen

    13. Sonstige Einstellungen Je nach verwendeter Raumeinheit können eine Vielzahl von Änderungen an den Einstellungen vorgenommen werden. Betriebsmodus-Anzeige, Uhrzeit-Anzeige (24 Stunden, AM/PM), Heizen Max. Temp • (Diese Einstellungen werden in einem permanenten Speicher der Fernbedienung abgelegt, und müssen, selbst wenn die Batterien ausgetauscht werden, nicht nochmals durchgeführt werden.) •...

  • Seite 23: Vor Der Kundendienstanfrage

    14. Vor der Kundendienstanfrage Vor der Kundendienstanfrage überprüfen Sie bitte Folgendes. Problem Ursache Lösung Das Gerät funktioniert Die Stromversorgung der Raumeinheit Stellen Sie sicher, dass die nicht, selbst wenn ist nicht auf EIN eingestellt. Stromversorgung der Raumeinheit ist auf der Fernbedienung auf EIN eingestellt ist.

  • Seite 24: Technische Daten

    37 mm (H) X 70 mm (B) X 22 mm (T) Display Stromversorgung 5 V Gleichstrom (über das Bedienfeld) Abmessungen 55 mm (H) X 120 mm (B) X 16 mm (T) Bedienfeld Stromversorgung 16 V Gleichstrom (über Innengeräte-Fernbedienungsanschluss) © Panasonic Corporation 2016 (DE)
