JEHNERT SOUND DESIGN 65400 Einbauanleitung Seite 6

Einbauanleitung Artikel-Nr.: 65400
7 Mittel-Hochton-Modul Montage A-Säule
7.1 A-Säule demontieren und werkseitiges Lautsprechergitter entfernen.

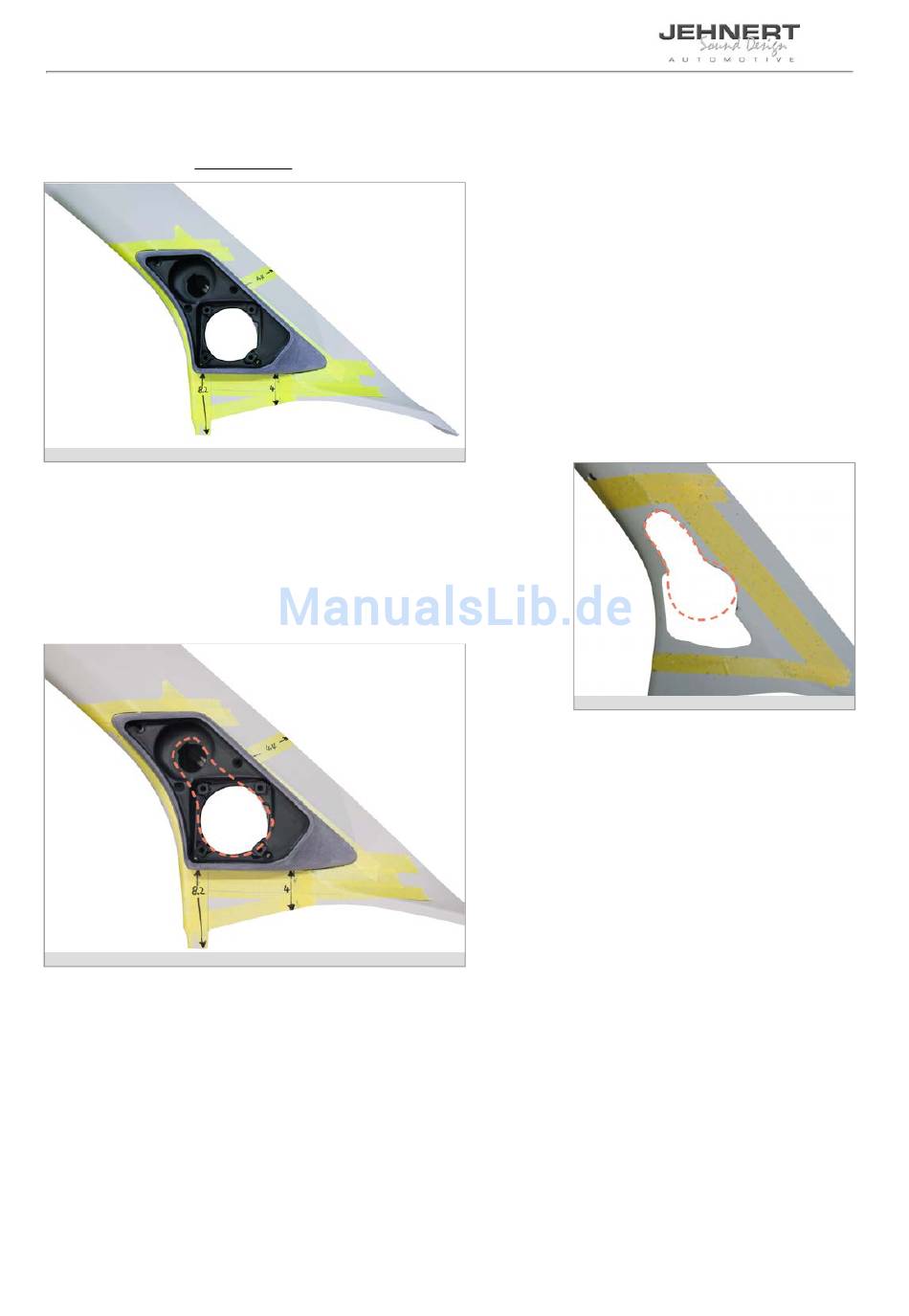

7.2 Mittelhochton-Modul ohne Mitteltöner wie auf Abb. angegeben auf der A-Säule positionieren:
7.2
7.3 Lautsprecheröffnungen und Schraubenpositionen markieren und
Lautsprecheröffnungen mit einer Stichsäge ausschneiden.
Achtung!: nicht zu viel wegschneiden -> Schraubmarkierungen müssen
stehen bleiben
Tipp: um die A-Säule beim Ausschneiden gegen Kratzer zu schützen,
Fläche ringsum mit Klebeband abkleben
Für den vormontierten Stehbolzen im Modul an markierter Stelle ein Loch bohren
(Durchmesser: 5mm)
7.3
7.4 Lautsprecherkabel vom Frequenzweichen-Montageort unterhalb dem Armaturenbrett hinter dem Handschuhfach zur A-Säule
führen.
7.5 Frequenzweiche mit Lautsprecherkabel adaptieren, unter dem Armaturenbrett, mit Schaumstoff umwickelt, einschieben und festen
Sitz sicherstellen.
7.3
6 von 7
