Einbauanleitung Artikel-Nr.: 65400

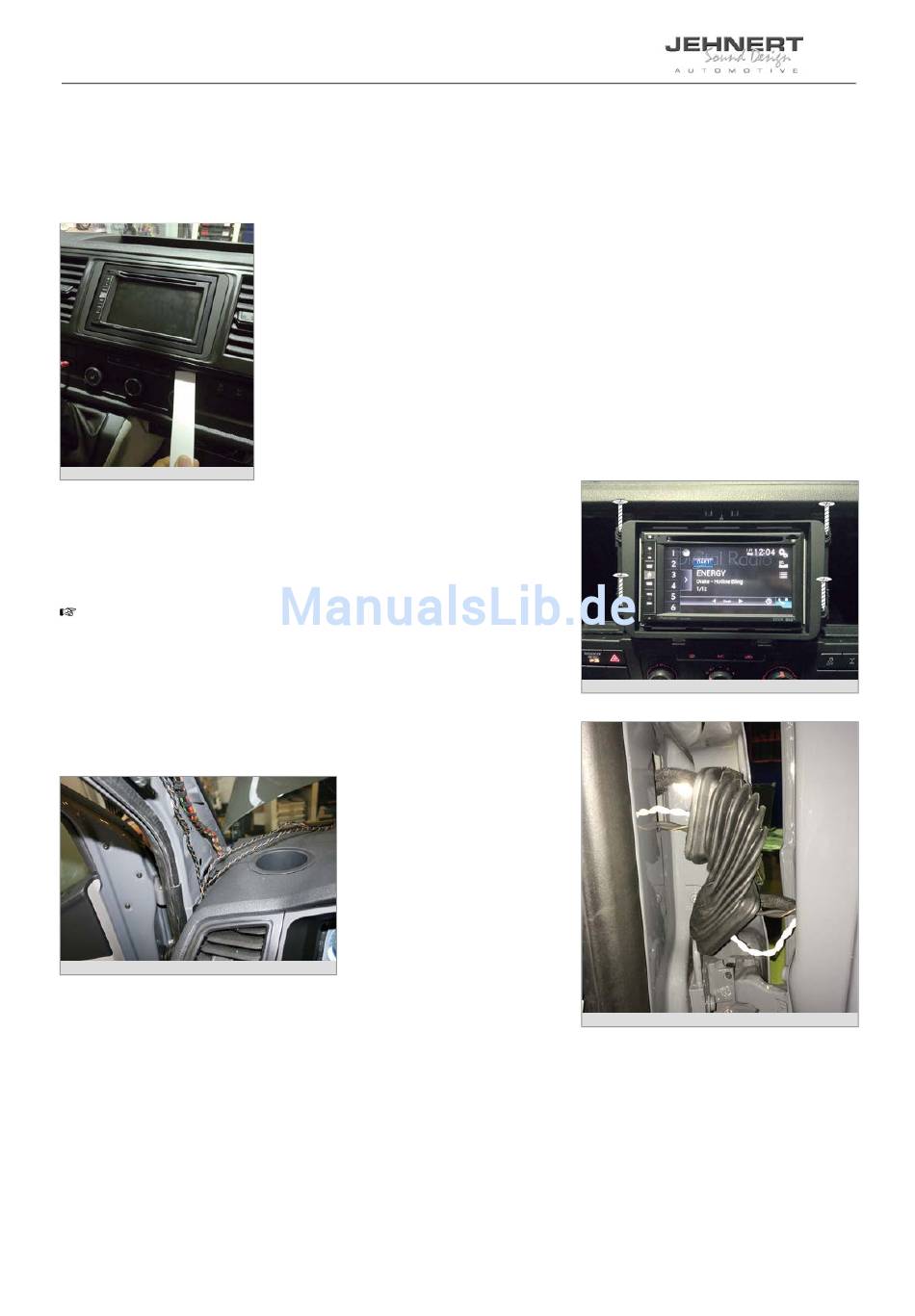

2 Frequenzweichenmontage
Das Radio muss ausgebaut werden um den Eingang der Frequenzweiche zu adaptieren.
2.1 Radioblende (inkl. Lüftungsdüsen) mit einem Kunstoffkeil abhebeln.
2.1
2.2 Darunterliegende 4 Torx-Schrauben (TX20) entfernen.
2.3 Radio herausziehen und Quadlockstecker abziehen.
2.4 Lautsprecherleitung mit Radio adaptieren (Anschlüsse Radio: "Vorne links" und
"Vorne rechts"). Kabelführung bis zum Frequenzweichenmontageort rechts und links
unter dem Armaturenbrett. Kabel an Frequenzweicheneingang anschließen.
Zur Vermeidung von Vibrationsgeräuschen alle Kabelstränge mit
Isolierband o.ä. sichern.
2.5 Lautsprecherkabel für Hoch-, Mittel- und Tieftöner an beschrifteten
Weichenausgang anschließen (mit 6,3mm Quetschverbinder). Frequenzweiche mit
Dämmvlies o.ä. umwickeln, rechts und links unter dem Armaturenbrett einschieben und
festen Sitz sicherstellen, z.B. mit Kabelbinder.
2.6 Tieftonkabel zum Montageort durch die Gummitülle zur Fahrzeugtüre führen.
2.7 Mittel- und Hochtonkabel unter dem Armaturenbrett zur A-Säule führen.
2.7
2.2
2.6
