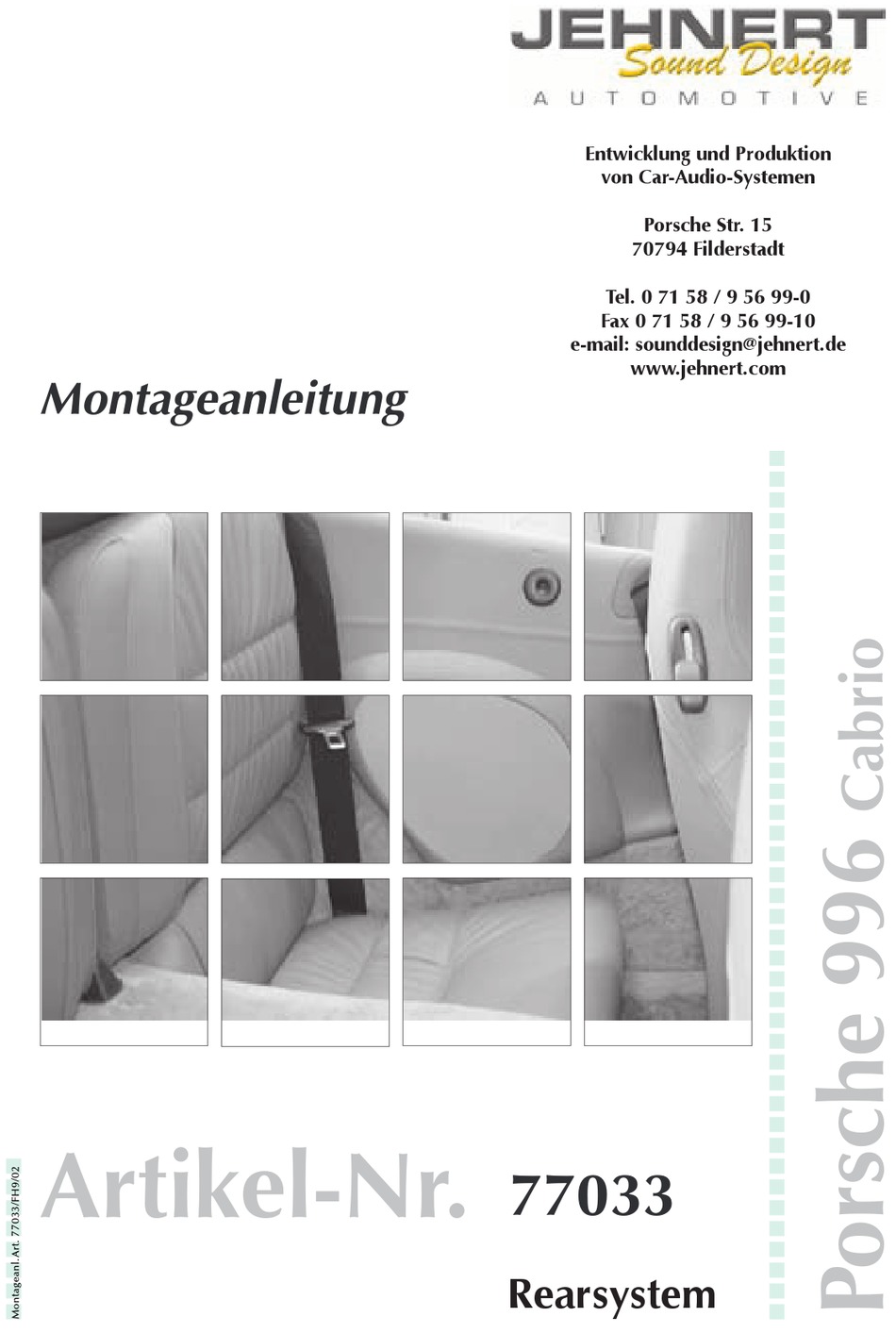

Montageanleitung
Artikel-Nr.
Jehnert Sound Design
Entwicklung und Produktion
von Car-Audio-Systemen
Porsche Str. 15
Car-Audio-Systemen
70794 Filderstadt
Heinrich-Hertz-Str. 11
Tel. 0 71 58 / 9 56 99-0
Fax 0 71 58 / 9 56 99-10
e-mail: sounddesign@jehnert.de
Tel.: 0711-77 97 87- 87
www.jehnert.com
Fax: 0711-77 78 921
e-mail: sounddesign@jehnert.de
77033
Rearsystem
JEHNERT
Sound
Sound
D E S I G N
Entwicklung und
Produktion von
70794 Filderstadt
www.jehnert.com
Werbung
Verwandte Anleitungen für JEHNERT SOUND DESIGN 77033
Inhaltszusammenfassung für JEHNERT SOUND DESIGN 77033
- Seite 1 JEHNERT Sound Sound D E S I G N Jehnert Sound Design Entwicklung und Produktion Entwicklung und von Car-Audio-Systemen Produktion von Porsche Str. 15 Car-Audio-Systemen 70794 Filderstadt Heinrich-Hertz-Str. 11 Tel. 0 71 58 / 9 56 99-0 70794 Filderstadt Fax 0 71 58 / 9 56 99-10 e-mail: sounddesign@jehnert.de...
- Seite 2 Garantie ................Garantie ................Bitte folgen Sie den Anweisungen der Montageanleitung “Schritt für Schritt” und prüfen Sie den Packungsinhalt Besonders wichtige Hinweise enthalten folgende Markierung: � 77033 - Porsche 996 Cabrio - Fondtüren - 1 - © JEHNERT SOUND DESIGN...
- Seite 3 + U-Scheibe Ø 20mm Die Ware wurde sorgfältig verpackt und auf ihre Vollständigkeit geprüft. Bei Fehlmengen, Schäden oder Mängel beachten Sie bitte unsere Garantieleistungen auf der Rückseite dieser Montageanleitung. 77033 - Porsche 996 Cabrio - Fondtüren - 2 - © JEHNERT SOUND DESIGN...
- Seite 4 Türinnenblech nach oben wegziehen. � ACHTUNG: Metall-Spreitz-Klammer (E) auf der Seitenverkleidungsrückseite nicht beschädigen oder deformieren, da sonst die spätere passgenaue Montage der Seitenverkleidung nicht mehr gewährleistet ist. 77033 - Porsche 996 Cabrio - Fondtüren - 3 - © JEHNERT SOUND DESIGN...
- Seite 5 2 . Montage des Hochtöners entfällt, ist bereits im Paneel mit einem Langlochblech befestigt. 77033 - Porsche 996 Cabrio - Fondtüren - 4 - © JEHNERT SOUND DESIGN...
- Seite 6 Nur die exakte Anpassung des Paneeles auf die Seitenverkleidung gewährleistet eine optimale Passgenauigkeit Fixpunktlinie 1: Panelunterkante überdeckt ca. 2mm den Rand des Teppicheinsatzes. Fixpunktlinie 2: Panelseitenkante mit einem Abstand von ca. 3mm zur Radlaufwölbung anpassen 77033 - Porsche 996 Cabrio - Fondtüren - 5- © JEHNERT SOUND DESIGN...
- Seite 7 Alle Schrauben mit den Unterlagscheiben und Muttern sichern. 6. Nochmals Passgenauigkeit überprüfen und Schrauben anziehen. � Alle Schnittkanten des Paneels müssen umlaufend ohne Spalt auf der Seitenverkleidung anliegen. 7. Schrauben festziehen. 77033 - Porsche 996 Cabrio - Fondtüren - 6 - © JEHNERT SOUND DESIGN...
- Seite 8 1x Lautsprecherkabel (1,5 - 4 qmm) vom Verstärker zur Seitenteil führen. Frequenzweiche führen. Frequenzweichen-Montageort: In der Seitenverkleidung unterhalb Frequenzweichenmontageort in der Seitenverkleidung unterhelb des dem Tieftöner - vgl.S.10 Tieftöners (siehe Seite 10). 77033 - Porsche 996 Cabrio - Fondtüren - 7 - © JEHNERT SOUND DESIGN...
- Seite 9 6. Dämmung der Seitenverkleidung Eine zusätzliche Dämmung der Seitenverkleidung ist nicht erforderlich. 77033 - Porsche 996 Cabrio - Fondtüren - 8 - © JEHNERT SOUND DESIGN...
- Seite 10 7.2. In umgekehrter Reihenfolge wie auf Seite 3 beschrieben wieder befestigen. � WICHTIG: Metall-Spreitz-Klammer (E) auf der Seitenverkleidungsrückseite wieder passgenau in das Gegenstück des Seitenbleches aufdrücken. 77033 - Porsche 996 Cabrio - Fondtüren - 9 - © JEHNERT SOUND DESIGN...
- Seite 11 Der Tieftöner muss bei dieser Überprüfung gleichmäßig ausschwingen! � � Ein verpolter Tieftöner kann die gesamte Basswiedergabe Ein verpolter Tieftöner kann die gesamte Basswiedergabe aufheben! aufheben! 77033 - Porsche 996 Cabrio - Fondtüren - 10 - © JEHNERT SOUND DESIGN...
- Seite 12 P o r s c h e 9 9 6 C a b r i o - A r t . 7 7 0 3 3 2-Wege fahrzeugspezifische Frequenzweiche JEHNERT Sound Sound D E S I G N Tieftöner Hochtöner Eingang 77033 - Porsche 996 Cabrio - Fondtüren - 11 - © JEHNERT SOUND DESIGN...
- Seite 13 Die Abdeckblenden können durch vorsichtiges Lösen der Klettverschlüsse jederzeit abgenommen werden. � VORSICHT: Bitte jede Art von » gewaltsamem Reißen « an den Blenden vermeiden (Bruchgefahr !) 77033 - Porsche 996 Cabrio - Fondtüren - 12 - © JEHNERT SOUND DESIGN...
- Seite 14 Belastbarkeit Dauer / Musik: 2 x 130/200 Watt Übertragungsbereich: 41.-22.000 Hz Impedanz: 4 Ohm Einbauzeit: Einbauprofi: 2,0 Stunde Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. 77033 - Porsche 996 Cabrio - Fondtüren - 13 - © JEHNERT SOUND DESIGN...
- Seite 15 Vibrationsgeräusche Dämmung s. Hinweise Seite 8 Selbsthilfe und Fehlersuche 77033 - Porsche 996 Cabrio - Fondtüren - 14 - © JEHNERT SOUND DESIGN Die folgenden Hinweise sollen Ihnen dabei helfen, Fehler oder Störungen selbst zu beheben. Wenn folgende Abhilfemaßnahmen nicht greifen, rufen Sie uns bitte an: Was kann es sein ...
- Seite 16 G a r a n t i e Als Hersteller übernehmen wir für diese Türpaneele bzw. Soundsystem eine Garantie für 2 Jahre, gerechnet ab dem Kaufdatum beim Händler. Innerhalb dieser Garantiezeit beheben wir nach unserer Wahl durch Reparatur oder Austausch unentgeltlich alle Mängel, die auf Material- oder Herstellungs- fehlern beruhen.
