WimTec SMART 9 V Montage- Und Betriebsanleitung
Verwandte Anleitungen für WimTec SMART 9 V
Inhaltszusammenfassung für WimTec SMART 9 V

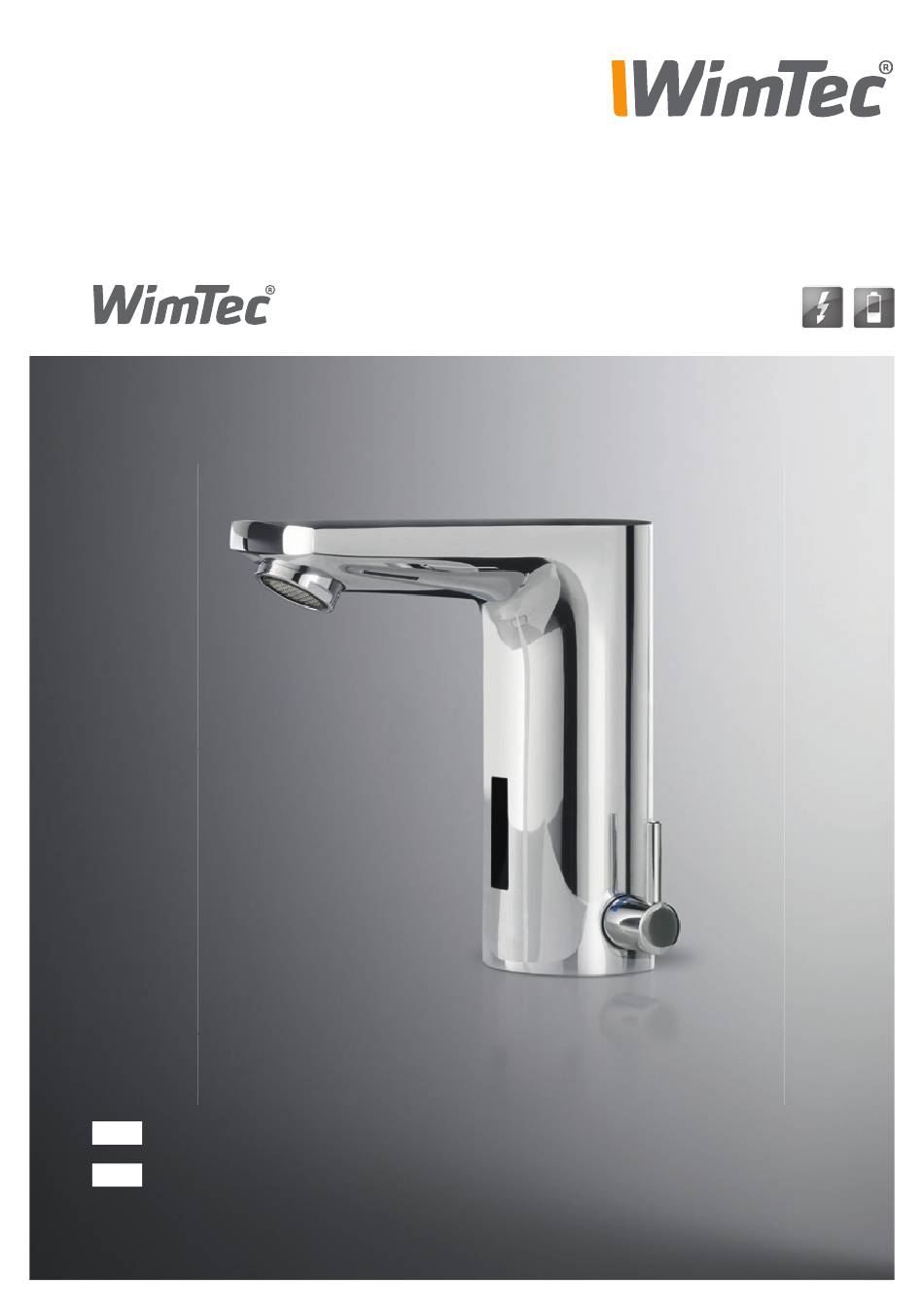

- Seite 1 SMART Montage- und Bedienungsanleitung Assembly and operating instructions WimTec SMART 9 V / SMART 230 V...
- Seite 2 Reinigungs- oder Desinfektionsmittel verwenden nur mit weichem Schwamm oder Tuch behandeln keine Reinigung mit Dampfstrahlgeräten Diese Anleitung ist gültig für folgende Produkte: WimTec SMART Waschtischarmatur Art.Nr. 108 699, 108 705, 108 712, 108 729. Lieferumfang: Armaturengehäuse mit Elektronikmodul und 9 V Batterie oder 230 V Netzteil, Magnetventil, Anschlussschläuchen, Schmutzfilter-...
- Seite 3 SMART Technische Daten WimTec SMART - 9 V: Batterie: 9 V Alkali 6LR22 oder 6LF22 (im Lieferumfang enthalten) optional 6 V Lithium CR-P2 Batterielebensdauer: 9 V Alkali – ca. 100.000 Spülungen (max. 2 Jahre) 6 V Lithium – ca. 200.000 Spülungen (max. 4 Jahre)
- Seite 4 Gegen den Uhrzeigersinn zum Reduzieren. Im Uhrzeigersinn zum Erhöhen. 4. Dip-Schalter: Funktionsaktivierung: Dip-Schalter 1 - 6: Dip-Schalter Funktion Werkseinstellung Beschreibung Reichweite Seite 7 Reinigungsstopp Seite 7 Dauerlauf Seite 8 Stagnationsfreispülung Seite 9 Stagnationsfreispülungszeit Seite 9 Nachlaufzeit Seite 10 WimTec SMART Waschtischarmatur...
- Seite 5 Wasserfluss startet Wasserfluss stoppt Sobald der Benutzer vom Reichweitenabgleich Wenn der Benutzer den An- Nach Inbetriebnahme der Ansprechbereich der Infrarot- sprechbereich wieder verlässt Stromversorgung. sensorik erfasst wird. oder nach Ablauf der einge- Dauer ca. 5 s. stellten Spülstoppzeit. WimTec SMART Waschtischarmatur...
- Seite 6 Bei Batterievariante: Batterie in Batteriemodul einsetzen und Steckverbindung zwischen Armatur und Modul herstellen - Wasserzufluss öffnen. 4. Automatischer Reichweitenabgleich. Nach ca. 5 s blinkt die LED und die Armatur ist betriebsbereit. Während des Reichweitenabgleichs nicht in den Sensor- bereich fassen! WimTec SMART Waschtischarmatur...
- Seite 7 Wasserfluss startet. Nach den Normalbetrieb über. 5x Blinken stoppt der Wasser- fluss und der Reinigungsstopp Zum vorzeitigen Beenden des ist für 3 min aktiviert. Reinigungsstopps gehen Sie wie bei der Aktivierung vor. WimTec SMART Waschtischarmatur...
- Seite 8 Dauerlaufs gehen Sie wie bei stopp aktiviert. Durch weitere „Dauerlauf aktivieren“ vor. 3 Nahreflexe innerhalb von 5 s wird der Dauerlauf aktiviert. Nach Verlassen des Ansprech- bereichs geht die Armatur wieder in den Normalbetrieb über. 5 x + WimTec SMART Waschtischarmatur...
- Seite 9 3 - 48 h Stagnationsfreispülungszeit: DIP Schalter 5 2 3 4 5 6 Es kann zwischen 2 vordefinierten Spülungszeiten (10 s bzw. 20 s) gewählt werden. Stellung „ON“: Stagnationsfreispülungszeit beträgt 20 s. Stellung „OFF“: Stagnationsfreispülungszeit beträgt 10 s. WimTec SMART Waschtischarmatur...
- Seite 10 Einstellung der Funktionen Nachlaufzeit: DIP Schalter 6 2 3 4 5 6 Es kann zwischen 2 vordefinierten Nachlaufzeit (1 s bzw. 2 s) gewählt werden. Stellung „ON“: Nachlaufzeit beträgt 2 s. Stellung „OFF“: Nachlaufzeit beträgt 1 s (voreingestellt). WimTec SMART Waschtischarmatur...
- Seite 11 230 307 Rückflussverhinderer 230 314 inkl. Vorfilter Batteriemodul inkl. 9 V Batterie 231 380 inkl. 6 V Batterie 230 987 6 V Lithium Batterie 230 741 9 V Alkaline Batterie 230 086 Netzteil 230 V 101 065 WimTec SMART Waschtischarmatur...
- Seite 12 SMART General notes Congratulations on purchasing the WimTec SMART fitting. In order to ensure that you will be able to enjoy this high-quality product for many years, please take note of the following cleaning and maintenance recommendations: Use mild cleaning agents containing soap...
- Seite 13 SMART Specifications WimTec SMART 9 V: Battery: 9 V Alkali 6LR22 or 6LF22 (in scope of supply) optional 6 V Lithium CR-P2 Battery life: 9 V Alkali – approx. 100.000 flushings (max. 2 years) 6 V Lithium – approx. 200.000 flushings (max. 4 years)
- Seite 14 Function activation – DIP switch 1–6: DIP switch Function Factory setting Description Range Page 17 Cleaning stop Page 17 Continuous flow Page 18 Stagnation rinse Page 19 Stagnation rinse time Page 19 Shut-off delay Page 20 WimTec SMART Washbasin fitting...
- Seite 15 As soon as the infrared sensor After connection to a power Once the user clears the sensor detects the user within the supply. Duration approx. 5 s. range or after the configured sensor range. water arrest time has elapsed. WimTec SMART Washbasin fitting...
- Seite 16 – open the water valve. 4. Automatic range adjustment. The LED will start flashing after approx. 5 s, indicating that the fitting is operational. Do not trigger the sensor when performing the range adjustment! WimTec SMART Washbasin fitting...
- Seite 17 After flashing 5 times, the water flow is stopped, To instantly end the cleaning and the cleaning stop is stop, perform the same steps enabled for 3 min. used to enable the function. WimTec SMART Washbasin fitting...
- Seite 18 ‘Enable flow function by approaching continuous flow’. the sensor three times again within 5 s. The fitting will resume normal operation after you leave the sensor range. 5 x + WimTec SMART Washbasin fitting...
- Seite 19 You can select one of two predefined rinse times (10 s or 20 s). ‘ON’ position: Stagnation rinse time is set to 20 s. ‘OFF’ position: Stagnation rinse time is set to 10 s (default setting). WimTec SMART Washbasin fitting...
- Seite 20 2 3 4 5 6 You can select one of two predefined shut-off delay times (1 s or 2 s). ‘ON’ position: Shut-off delay is 2 s. ‘OFF’ position: Shut-off delay is 1 s (default setting). WimTec SMART Washbasin fitting...
- Seite 21 230 307 Return flow valve 230 314 incl. pre-filter Battery module incl. 9-V battery 231 380 incl. 6-V battery 230 987 6-V lithium battery 230 741 9-V alkaline battery 230 086 Power supply, 230 V 101 065 WimTec SMART Washbasin fitting...
- Seite 22 SMART WimTec SMART Washbasin fitting...
- Seite 23 SMART WimTec SMART Washbasin fitting...
- Seite 24 WIMTEC Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
