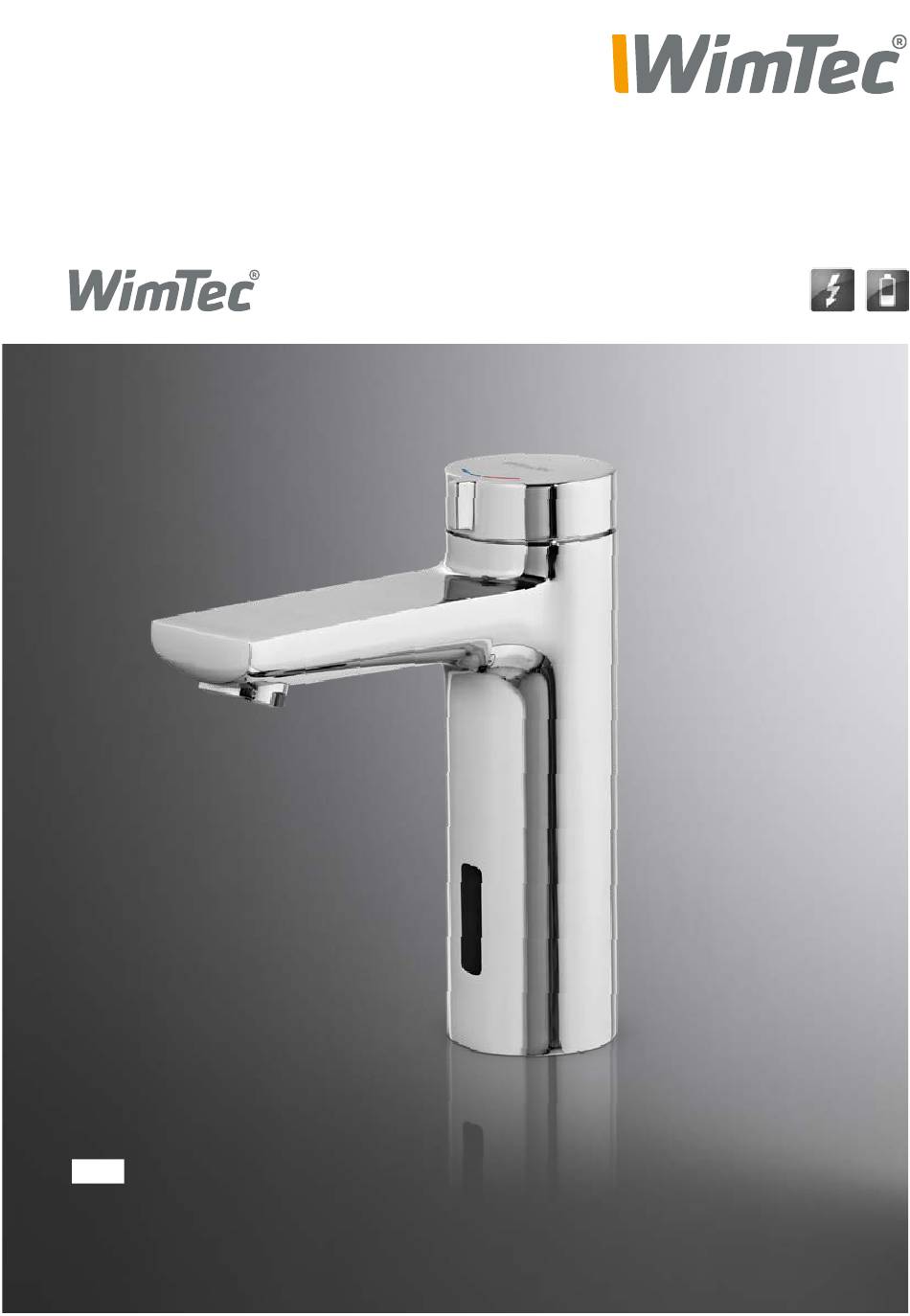

- Seite 1 SMART TH Montage- und Bedienungsanleitung...
-
Seite 2: Allgemeine Hinweise
SMART TH Allgemeine Hinweise Diese Anleitung ist gültig für folgende Produkte: WimTec SMART TH - HDM 230V Art.Nr. 131 642, 132 199 WimTec SMART TH - HDM 9V Art.Nr. 131 635, 133 769 Lieferumfang: Armaturengehäuse, Elektronikmodul, AP-Netzteil 230V oder Batteriemodul inkl. Batterien, Magnetventil, Anschlussschläuche, Befestigungsmaterial, Magnetventil-Schlüssel, Vorfilter und... -
Seite 3: Inhaltsverzeichnis
SMART TH Inhalt Seite Allgemeine Hinweise ..............2 Technische Daten ................4 Maße ..................5 Legende ..................6 Funktionseinstellung ..............7 Einstellregler ................7 DIP-Schalter................7 Allgemeine Arbeitsschritte ............8 Armaturenhaube abnehmen ...........8 Armaturenhaube montieren ............8 Montage ..................9 Inbetriebnahme ................. 10 Zusätzliche Einstellungen ............11... -
Seite 4: Technische Daten
SMART TH Technische Daten WimTec SMART TH - 9 V: Batterie: 6 Stk. Alkali AA 1,5 V Batterielebensdauer: ca. 250.000 Auslösungen (max. 5 Jahre) WimTec SMART TH - 230 V: Betriebsspannung: 230 V 50 Hz Leistungsaufnahme: max. 0,2 W Weitere technische Daten:... -
Seite 5: Maße
SMART TH Maße in mm Ø 50 20° Ø 33 G 3/8” IG... -
Seite 6: Legende
SMART TH Legende Armatur: Thermostatgriff Armaturenhaube Strahlregler Infrarotsensor mit Kontroll-LED Elektronikmodul: Hinweis: Für Einstellungen am Elektronikmodul Armaturenhaube abnehmen - siehe Seite 8. Intervall-Regler Zeit-Regler DIP-Schalter Kontroll-LED Magnetventil Anschluss Anschluss Spannungs- versorgung... -
Seite 7: Funktionseinstellung
SMART TH Funktionseinstellung Einstellregler: Hinweis: Generell gilt für alle Regler: Gegen den Uhrzeigersinn zum Reduzieren. Im Uhr- zeigersinn zum Erhöhen. Intervall-Regler Maximallaufzeit-Regler für die Freispül-Automatik, für den Sicherheitsspülstopp, 24 h voreingestellt 1 min voreingestellt (3 h bis 48 h einstellbar). -
Seite 8: Allgemeine Arbeitsschritte
SMART TH Allgemein Arbeitsschritte Armaturenhaube abnehmen: Eckventile schließen. Armaturenhaube Sicherungsschraube auf der nach oben abziehen. Rückseite der Armatur mit Inbus SW 2,5 herausdrehen. Armaturenhaube montieren: Reinigungsstopp Vor Aufsetzen der MV-Steckeverbindung in den Armaturenhaube aufsetzen. Armaturenhaube: Zwischenraum unter dem ACHTUNG auf MV Kabel! Elektronikmodul legen. -
Seite 9: Montage
SMART TH Montage ACHTUNG! Folgende Schritte unbedingt in beschriebener Reihen- folge ausführen! Armatur montieren. Leitungen für mind. 30 s vorspülen und Eckventile schließen. Vorfilter in Eckventile einlegen und Anschlussschlauch mit integriertem Rückflussverhinderer anschließen. -
Seite 10: Inbetriebnahme
SMART TH Inbetriebnahme ACHTUNG! Folgende Schritte unbedingt in beschriebener Reihen- folge ausführen! 4a. Netzbetrieb: Steckverbindung herstellen. Netzteilkabel aufrollen und mit Kabelbinder sichern. Optionales Zubehör: UP-Netzteil Art.Nr.: 125 061 4b. Batteriebetrieb: Steckverbindung herstellen und Batterie- modul an Waschtisch befestigen bzw. an der Wand anbringen. -
Seite 11: Zusätzliche Einstellungen
SMART TH Zusätzliche Einstellungen Thermostat-Temperatur einstellen: Sicherungsschraube mit Thermostat auf die Inbus SW 2 vollständig gewünschte maximale herausdrehen. Warmwasser-Temperatur Thermostatgriff abheben. einstellen. Sicherungsschraube ein- Thermostatgriff in maxi- setzen und mit Inbus SW 2 maler Warmwasserstel- festziehen. lung aufsetzen. Hinweis: Bei der... -
Seite 12: Optionale Thermostatsperre
SMART TH Zusätzliche Einstellungen Optionale Thermostatsperre: Sicherungsschraube mit Thermostat auf gewünsch- Thermostatsperre einlegen. Inbus SW 2 vollständig te Temperatur einstellen. Hinweis: Die Ausnehmung herausdrehen. für die Sicherungsschraube Thermostatgriff abheben. muss gerade nach hinten ausgerichtet sein. Thermostatgriff gerade aufstecken und die Siche-... -
Seite 13: Bedienung | Funktionsbeschreibung
SMART TH Bedienung Einschalten: Wasserfluss startet Sobald der Benutzer im Ansprechbereich der Infrarotsensorik erfasst wird. Ausschalten: Wasserfluss stoppt Sicherheitsspülstopp Nach Ablauf der Nachlaufzeit Nach Ablauf der eingestellten (DIP 6 - siehe S. 17) wenn Maximallaufzeit Maximallaufzeit der Benutzer den Ansprech- Regler - siehe S. -
Seite 14: Reichweite
SMART TH Funktionsbeschreibung Reichweite: DIP-Schalter 1 2 3 4 5 6 2 3 4 5 6 Dient zum Anpassen der Reichweite an kleinere Waschbecken. Stellung „ON“ = Standardreichweite (ca. 15 cm, voreingestellt). Stellung „OFF“= kurze Reichweite (ca. 12 cm, für kleine Waschbecken). -
Seite 15: Dauerlauf
SMART TH Funktionsbeschreibung Dauerlauf: DIP-Schalter 3 2 3 4 5 6 Zum Füllen des Beckens oder eines Behälters kann der Dauerlauf aktiviert werden. Stellung „ON“ = Dauerlauf-Funktion aktiviert. Stellung „OFF“= Dauerlauf-Funktion deaktiviert (voreingestellt). Dauerlauf aktivieren: Heranführen der Hand an den Infrarotsensor (ca. -
Seite 16: Freispül-Automatik
SMART TH Funktionsbeschreibung Freispül-Automatik: DIP-Schalter 4 2 3 4 5 6 Dient zum automatischen Freispülen der Wasserzuleitungen, um bei längerer Nichtbenutzung das Wachstum mikrobieller Erreger wie Legionellen zu unterbinden und die Gesundheit der Nutzer zu schützen. Stellung „ON“ = Freispül-Automatik aktiviert. -
Seite 17: Nachlaufzeit
SMART TH Funktionsbeschreibung Nachlaufzeit: DIP-Schalter 6 2 3 4 5 6 Es kann zwischen 2 vordefinierten Nachlaufzeiten (1 s bzw. 3 s) gewählt werden. Stellung „ON“ = Nachlaufzeit beträgt 3 s. Stellung „OFF“= Nachlaufzeit beträgt 1 s (voreingestellt). Hinweis Sollte der Benutzer z.B. beim Händewaschen den Ansprechbereich öfter ungewollt verlassen und die Armatur abschalten, kann die Nachlaufzeit auf 3 s verlängert werden. -
Seite 18: Thermische Desinfektion
SMART TH Thermische Desinfektion Thermische Desinfektion durchführen: Durch Aktivierung des Sicherungsschraube mit Thermostatgriff bis zum Dauerlaufs (siehe Seite 15) Inbus SW 2 vollständig Anschlag nach rechts wird eine Warmwasser- herausdrehen. drehen. spülung von bis zu 10 min durchgeführt. Nach der Warmwasserspü-... -
Seite 19: Led Signale
SMART TH LED Signale Infrarotsensor mit Kontroll-LED Beschreibung der Signaltypen: Blinkcode Bedeutung alle 4 s Batterie wechseln! Niedriger Batterie-Ladestand, keine Funktion alle 3 s Reinigungsstopp aktiv Magnetventil wird geöffnet Magnetventil wird geschlossen... -
Seite 20: Fehleranalyse
SMART TH Fehleranalyse Störung Ursache Behebung Wasser läuft nicht Netzausfall Stromversorgung überprüfen LED blinkt 1 x alle 4 s Batterie tauschen (siehe Seite 21) Batterie ist leer LED blinkt 2 x alle 3 s Reinigungsstopp beenden (siehe Seite 14) Reinigungsstopp aktiviert Gegenstand im Ansprechbereich entfernen Aktivierter Spülstopp... -
Seite 21: Wartung | Service
SMART TH Wartung | Service Batterie tauschen Batteriemodul abstecken. Batteriemodul öffnen. Automat. Reichweitenabgleich 6 Stk. Alkali AA 1,5 V (Dauer ca. 5 s). Dabei darf sich Batterien einsetzen. kein Gegenstand oder Benut- Auf Polarität achten! zer im Ansprechbereich Batteriemodul wieder der Armatur befinden. - Seite 22 SMART TH Wartung | Service Magnetventil reinigen | tauschen Eckventile schließen. Magnetventil abstecken. Mit dem Hilfswerkzeug das Armaturenhaube abnehmen Magnetventil gegen den Uhr- siehe Seite 8. zeigersinn herausschrauben. 1 - 1,5 Nm Ventilfilter unter fließendem O-Ring mit Armaturenfett Ventil vorsichtig einschrauben.
- Seite 23 SMART TH Wartung | Service Elektronikmodul tauschen Eckventile schließen. Magnetventil abstecken, Neues Elektronikmodul Armaturenhaube abnehmen Schrauben mit Inbus SW 2,5 einsetzen (Kontroll-LED an siehe Seite 8. am Elektronikmodul lösen der Unterseite) und mittels und das Elektronikmodul Schrauben befestigen. herausnehmen. Magnetventil anstecken und...
- Seite 24 SMART TH Wartung | Service Sichtfenster tauschen Eckventile schließen. Sichtfenster aus Armaturen- Kleberrückstände auf der Armaturenhaube abnehmen haube nach innen aus- Innenseite der Armaturen- siehe Seite 8. brechen. haube entfernen und Innen- seite reinigen (für fettfreie Oberfläche sorgen). Reinigungsstopp Neues Sichtfenster von innen Armaturenhaube montieren einkleben.
-
Seite 25: Ersatzteile
SMART TH Ersatzteile Nr. Bezeichnung Art.Nr.: Schraubenset 132 489 Thermostatgriff 132 441 Thermostatgriff Mattschwarz 136 647 O-Ring Set 132 496 Thermostat inkl. Rastbuchse 135 596 Strahlregler 109 054 Strahlregler Mattschwarz 136 661 Sichtfenster 132 410 Magnetventil 6 V inkl. Montagewerkzeug 132 434 Siebeinsatz für Magnetventil... - Seite 28 Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: Freidegg 50, 3325 Ferschnitz, AUSTRIA t: +43 7473 5000 f: DW - 500 e: office@wimtec.com i: www.wimtec.com...
