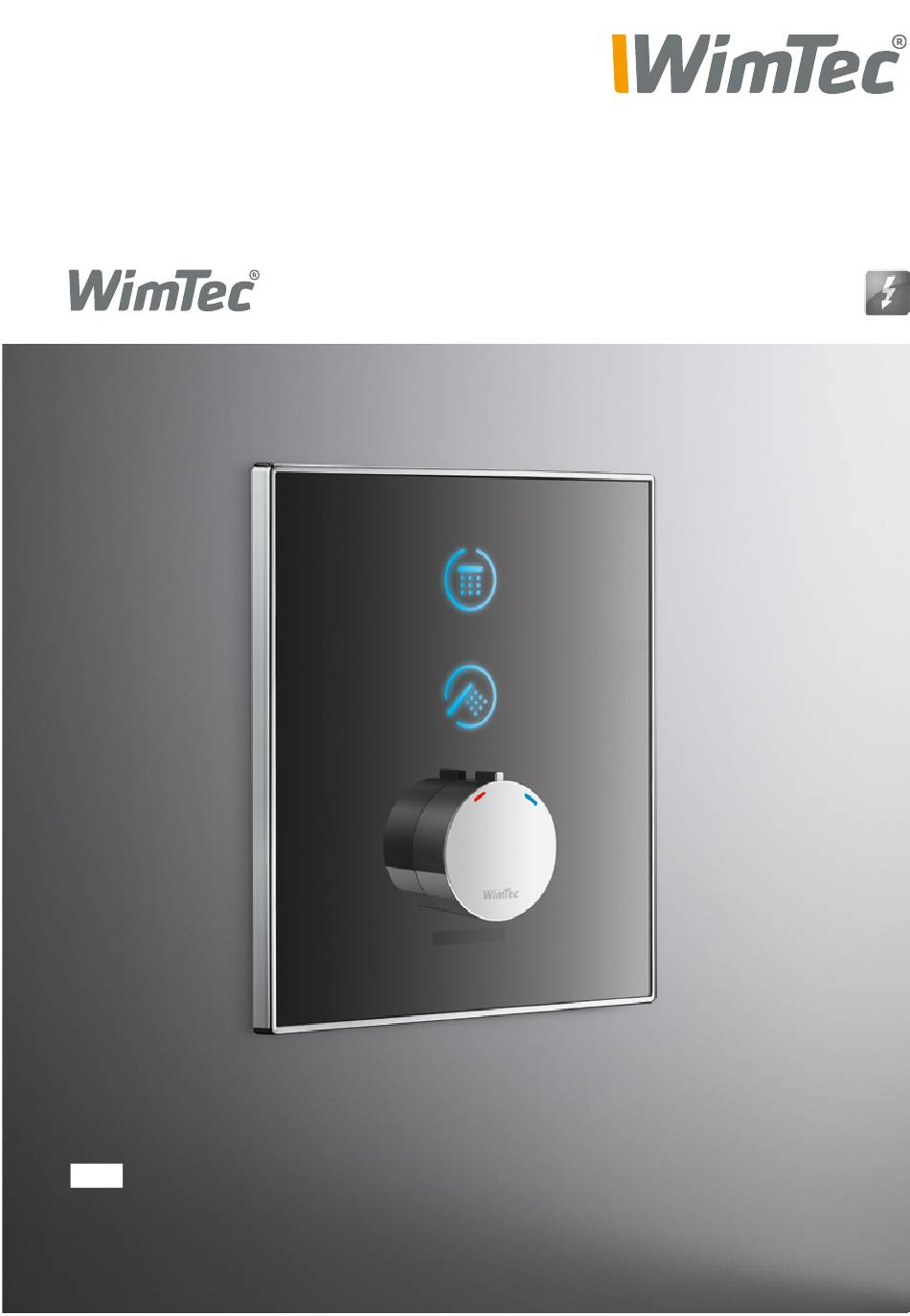

- Seite 1 OCEAN S7 | S7 TD Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Installation and operating instructions...
-
Seite 2: Allgemeine Hinweise
Reinigen der Glasoberfläche mit einem Kraftreiniger. Diese Anleitung ist gültig für folgende Produkte: WimTec OCEAN S7 - TD 12 V Art.Nr. schwarz 128 086 Es gelten die weiß 128 079 „Allgemeinen Installationsbedingungen“... -
Seite 3: Inhaltsverzeichnis
OCEAN S7 | S7 TD Inhalt Seite Technische Daten ..............4 Abmessungen ..............5 Legende ................6 Frontplatte ................. 6 Elektronikmodul ................. 6 Funktionseinstellung ............7 Einstellregler ................7 DIP-Schalter ................7 Rohbauset ................8 Montage ................9 Bus-System ................ 13 Bedienung | Funktionsbeschreibung ......... -
Seite 4: Technische Daten
OCEAN S7 | S7 TD Technische Daten Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Leistungsaufnahme: max. 3,5 W Magnetventil: Kartusche 6 V Ansprechbereich: 30 cm bis 70 cm einstellbar Warmlauf: aktivierbar, für 30 s Spülstoppzeit: 10 s bis 20 min einstellbar... -
Seite 5: Abmessungen
Spannungsversorgung: 2 x 0,5 - 1,5 mm max. 100 m Gesamt-Kabellänge Achtung: Netzteil nicht im Rohbauset oder eventuellen Schutzbereichen anbringen. Leitung für WimTec Bus-System: 2 x 0,2 - 1,5 mm YSLCY-OZ, max. 100 m Gesamt-Kabellänge (Verkabelung in Serie, kein Stern oder Baum). -
Seite 6: Legende
1 2 3 4 5 6 1 2 3 4 5 6 OCEAN S7 | S7 TD Legende Frontplatte: AquaCap-Taste zum Ein-/Aus- schalten der Regendusche. AquaCap-Taste zum Ein-/Aus- schalten der Handbrause. Thermostatgriff zur Temperaturregelung mit Taste zum Entriegeln der 38 °C Sicherheitssperre Infrarot-Sensor für die Benutzer-... -
Seite 7: Funktionseinstellung
OCEAN S7 | S7 TD Funktionseinstellung Einstellregler: 1200 Intervall-Regler Zeit-Regler Reichweiten-Regler für die Freispül-Automatik, für den Sicherheitsspülstopp, für den Ansprechbereich, 24 h voreingestellt 1 min voreingestellt 70 cm voreingestellt (3 h bis 48 h einstellbar). (10 s bis 20 min einstellbar). -
Seite 8: Rohbauset
OCEAN S7 | S7 TD Rohbauset 12 V= Abgang Kopfbrause Magnetventil für Regendusche Magnetventil für Handbrause Magnetventil für thermische Desinfektion (nur bei TD Auführung) Vorabsperrungen (bei Auslieferung geschlossen) Schmutzsieb und Rückflussverhinderer Thermostat Fixierschraube zum Anschluss des Kabels für den Potentialausgleich... -
Seite 9: Montage
OCEAN S7 | S7 TD Montage Rohbauschutz abnehmen. ACHTUNG! Vorstehenden Teil des Rohbaukastens fliesenbündig Folgende Schritte unbedingt abschneiden. in beschriebener Reihenfolge ausführen! Ggf. zwischen Wand und Rohbauset mit Silikon abdichten. . Wasserzuleitung absperren. Beide Vorabsperrungen mit einem Inbus SW 4 öffnen. - Seite 10 OCEAN S7 | S7 TD Montage ≤ 1 Nm Adapter für Thermostat mit Inbus 2,5 montieren (Pfeil nach oben ausrichten). ACHTUNG! Blindstopfen mit Schraubenschlüssel (SW 17) entfernen und Folgende Schritte unbedingt Magnetventile einschrauben. in beschriebener Reihenfolge Achtung: Auf korrekte Positionen der Magnetventile achten, ausführen!
- Seite 11 OCEAN S7 | S7 TD Montage Montagerahmen mit 4 beiliegenden Schrauben befestigen. Dabei auf die Kabelverbindungen achten und die Kabel nicht ACHTUNG! quetschen. Folgende Schritte unbedingt in beschriebener Reihenfolge Montagerahmen exakt ausrichten und Schrauben festziehen. ausführen! Beim Festziehen der Schrauben darauf achten, dass sich der Montagerahmen nicht verformt.
- Seite 12 OCEAN S7 | S7 TD Inbetriebnahme ACHTUNG! Bei engen räumlichen Verhältnissen, wie z.B. in Duschkabinen, kann eine Justierung der Reichweite (s. Seite 7) erforderlich sein. Glasplatte schräg aufsetzen und mit Druck in die waagrechte Position nach links drehen. Glasplatte mit Sicherungsschraube rechts unten sichern.
-
Seite 13: Bus-System
OCEAN S7 | S7 TD Bus-System nur bei TD-Ausführung Armaturen-Adressierung: Steuermodul Achtung: Es können pro Adresse (0-9) Schlüsselschalter max. 5 Armaturen zugewiesen werden. Armatur Daraus ergibt sich, dass max. 50 Armaturen über den Bus angesprochen werden können! Verkabelung der Module: Steuerleitung für thermische Desinfektion... -
Seite 14: Bedienung | Funktionsbeschreibung
OCEAN S7 | S7 TD Bedienung Einschalten: 1. Benutzererkennung 2. Dusche einschalten 3. Wasserabgabestelle Der Benutzer tritt in den Durch Antippen der ge- wechseln Ansprechbereich (siehe wünschten Wasserabgabe- Durch Antippen der ge- Seite 7), die AquaCap-Sen- stelle wird diese aktiviert: wünschten Wasserabgabe-... -
Seite 15: Reinigungsstopp
OCEAN S7 | S7 TD Funktionsbeschreibung Reinigungsstopp: Dient zum Deaktivieren der Armatur für ungestörtes Reinigen. Reinigungsstopp aktivieren: Heranführen des Magnetstiftes an den Raum zwischen den beiden AquaCap-Sensortasten. Die AquaCap-Icons blinken schnell und nach dem Entfernen des Magnetstiftes ist der Reinigungs- stopp aktiviert. -
Seite 16: Verbrühschutz
OCEAN S7 | S7 TD Funktionsbeschreibung Verbrühschutz: DIP Schalter 1, nur bei TD Ausführung 3 4 5 6 Dient zum automatischen Stoppen der thermischen Desinfektion, sobald ein Benutzer im Ansprechbereich der Armatur erkannt wird (nur bei TD Ausführung). Hinweis: Eine starke Dampfentwicklung vor der Armatur kann zu einem unbeabsichtigten Abbruch der thermischen Desinfektion führen. -
Seite 17: Abschalt-Automatik
OCEAN S7 | S7 TD Funktionsbeschreibung Abschalt-Automatik: DIP Schalter 2 3 4 5 6 Dient zum automatischen Stoppen des Wasserflusses sobald der Benutzer den Ansprechbereich des Duschpaneels verlässt. = Abschalt-Automatik aktiviert. Stellung „ON“ = Abschalt-Automatik deaktiviert (voreingestellt). Stellung „OFF“ Abschalt-Automatik: Sobald der Benutzer den Ansprechbereich verlässt und... -
Seite 18: Warmlauf
OCEAN S7 | S7 TD Funktionsbeschreibung Warmlauf: DIP Schalter 3 2 3 4 5 6 Dient zum Freispülen der Warmwasserleitung über die Kopfbrause, ohne dass der Benutzer vor der Dusche im Ansprechbereich verweilen muss (nur bei aktivierter Abschalt-Automatik DIP 2 = ON, siehe Seite 17). -
Seite 19: Intelligente Freispül-Automatik
OCEAN S7 | S7 TD Funktionsbeschreibung Intelligente Freispül-Automatik: DIP Schalter 4 2 3 4 5 6 Dient zum Freispülen der Wasserzuleitungen über die Kopfbrause, um Stagnationswasser bei längerer Nichtbenutzung zu vermeiden. Stellung „ON“ = Intelligente Freispül-Automatik aktiviert. Stellung „OFF“ = Intelligente Freispül-Automatik deaktiviert (voreingestellt). -
Seite 20: Spülstoppzeit
OCEAN S7 | S7 TD Funktionsbeschreibung Freispül-Dauer: DIP Schalter 5 2 3 4 5 6 Legt die Laufzeit der automatischen Freispülung fest. DIP-Schalter 5 „ON“ = Laufzeit der automatischen Freispülung beträgt 20 s. DIP-Schalter 5 „OFF“ = Laufzeit der automatischen Freispülung beträgt 10 s (voreingestellt). -
Seite 21: Ersatzteile Rohbauset
OCEAN S7 | S7 TD Ersatzteile Rohbauset Beschreibung Art.Nr. Magnetventil (1 Stk.) 128 833 Rückflussverhinderer und Vorfilter Set Kaltwasser 131 130 Thermostat komplett 131 154 Adapter für Thermosta 120 547 Rückflussverhinderer und Vorfilter Set Warmwasser 131 147 Schmutzfilter (1 Stk.) -
Seite 22: Ersatzteile Duscharmatur
Ersatzteile Duscharmatur Beschreibung Art.Nr. Elektronik-Modul 125 443 Elektronik-Modul für thermische Desinfektion 125 467 Glas-Frontplatte weiß/chrom 120 639 Glas-Frontplatte schwarz/chrom 120 622 Magnetstift 124 385 Thermostatgriff 115 536 Sicherungsschraube 113 877 Netzteil (1-fach) 117 899 Netzteil (5-fach) 113 792... - Seite 24 WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
