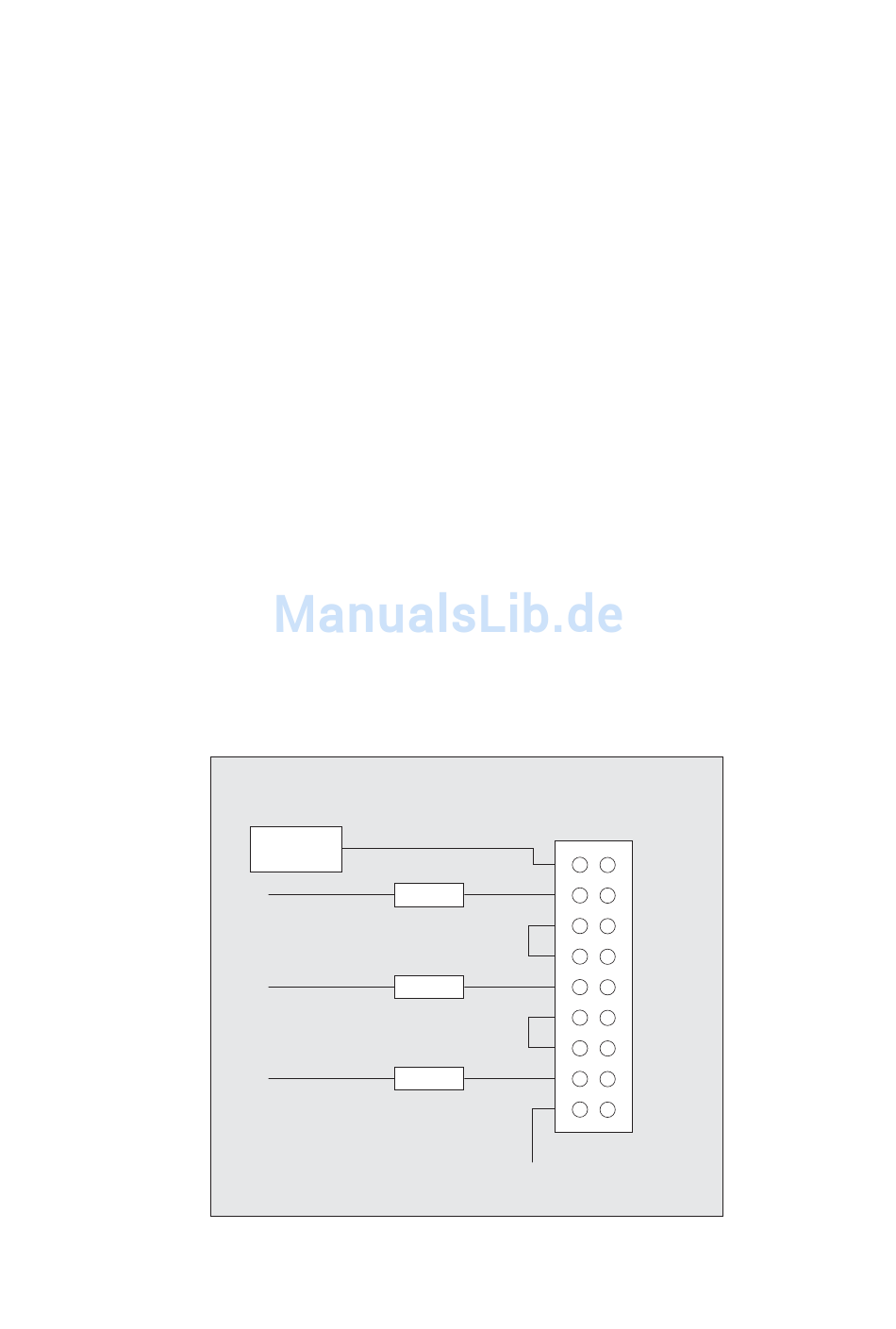

Falls der Timer zur Generierung von zeitgesteuerten Interruptauslösungen
benutzt werden soll, kann dies durch entsprechende Verbindungen am
Jumperblock JP4 erfolgen. Hierbei wird dem Timer 0 der Takt der Quarz-
zeitbasis zugeführt. Der Ausgang des Timer 0 wird an den Eingang des
Timer 1 und dessen Ausgang an den Timer 2 gelegt. Vom Ausgang des
Timers 2 gelangt der heruntergeteilte Takt dann zum Interruptcontroller
an die Leitung IR0, wo dann der benötigte Interrupt generiert wird. Die
Gate-Eingänge des Timers werden über Strombegrenzungswiderstände
auf "high" gelegt. Zu diesem Zweck müssen sämtliche der 9 Jumper ge-
steckt sein.
Bitte beachten Sie jedoch, dass bei externer Speisung des Timers mit
Signalen sämtliche Jumper entfernt sein müssen. Das gleiche gilt auch
für die Leitung IR0 des Interruptcontrollers.
WITIO-240
© 2006 by Messcomp Datentechnik GmbH
EXTENDED
Quarz
Vcc
Vcc
Vcc
wasco
JP 4
CLK 0
G 0
OUT 0
CLK 1
G 1
OUT 1
CLK 2
G 2
OUT 2
IR 0
®
DV05
