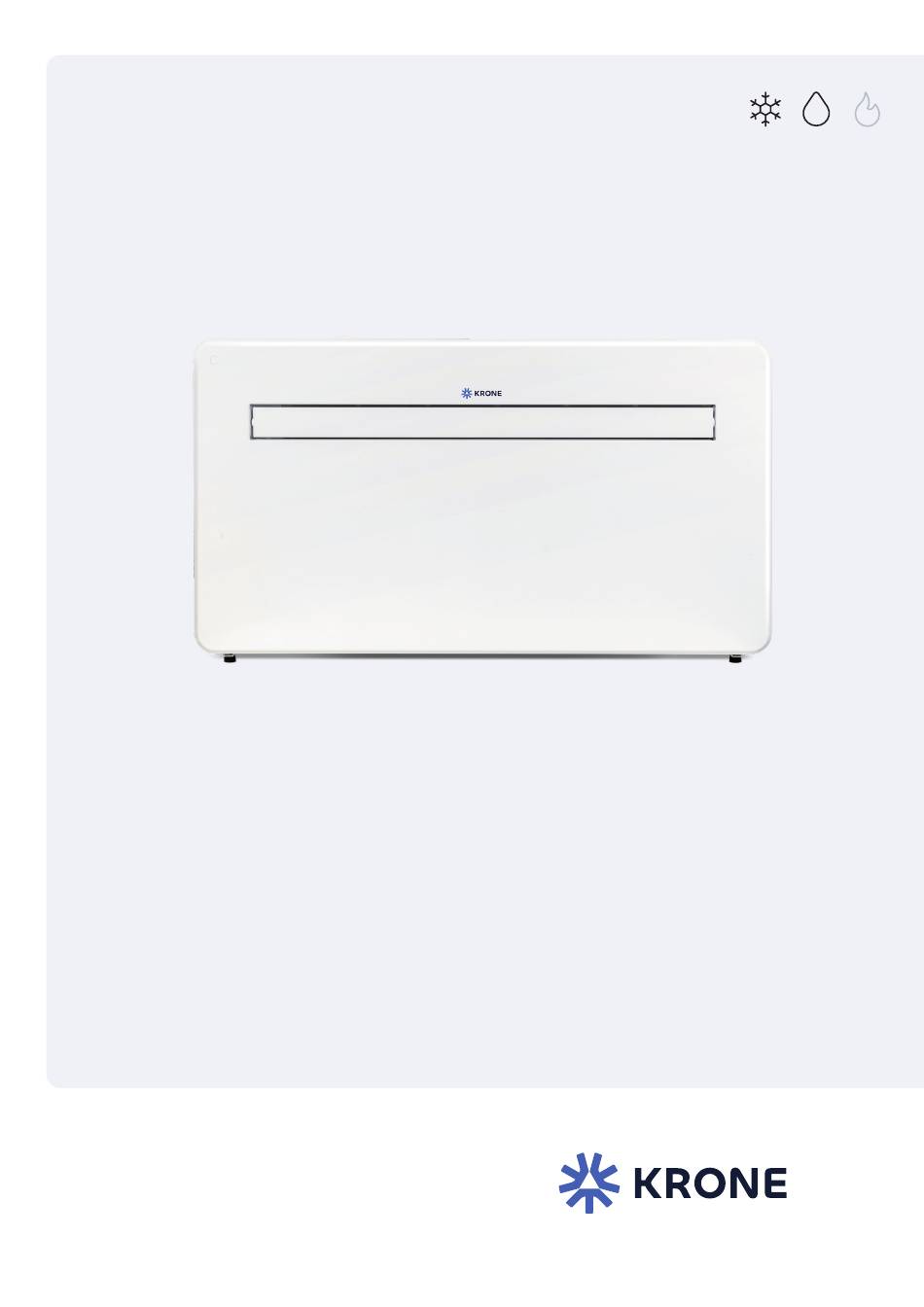

- Seite 1 Bedienungs- und Installationsanleitung Monoblock Klimaanlage WPK 290 Spürbar. Besser.
- Seite 2 Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch. R290 Für Druckfehler und Irrtümer übernehmen wir keine Haftung! Technische Änderungen sowie Änderungen in Form, Farbe und Gewicht vorbehalten! Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.
-
Seite 3: Inhaltsverzeichnis
INHALT Spezifikationen ............................................Verwendungszweck ..........................................Entsorgung .............................................. Sicherheitshinweise ..........................................Produktbeschreibung .......................................... Montage ..............................................Display-Anzeigen und Funktionen ..................................... Funktionen ..............................................WLAN-Einrichtung und Smart-Funktionen ................................. APP-Download ............................................. Wechsel zwischen den Verbindungsarten ................................Einrichten „Ihres Zuhauses“ innerhalb der App ..............................Anschluss mit Schnellverbindung .................................... -
Seite 4: Spezifikationen
SPEZIFIKATIONEN System KÜHLEN Modell Nennkühlleistung Nennleistungsaufnahme Energieeffizienzklasse Einsatzbereich °C System HEIZEN Modell Nennheizleistung Nennleistungsaufnahme Energieeffizienzklasse Einsatzbereich °C System KOMPAKTGERÄT Modell Bauart Entfeuchtungsleistung Luftvolumenstrom max. Minimaler Schalldruckpegel dB(A) Maximaler Schalldruckpegel dB(A) Schallleistungspegel dB(A) V/Ph/Hz Betriebsspannung Kältemittel Typ/kg -Äquivalent Durchmesser Kernbohrungen Maße (H-B-T) Gewicht Angaben zur Kühlleistung basieren auf Raumtemperatur 27°C TK/19°C FK und Außentemperatur 35°C TK/24°C FK. -
Seite 5: Kennzeichnung Von Hinweisen
SICHERHEITS- UND ANWENDERHINWEISE ALLGEMEINE SICHERHEITSHINWEISE VORSICHT Lesen Sie vor der ersten Inbetriebnahme des Gerätes Diese Kombination aus Symbol und Signalwort oder deren Komponenten die Betriebsanleitung auf- weist auf eine möglicherweise gefährliche merksam durch. Sie enthält nützliche Tipps, Hinweise Situation hin, die zu Verletzungen oder zu sowie Warnhinweise zur Gefahrenabwendung von Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. -
Seite 6: Sicherheitshinweise
SICHERHEITSHINWEISE Arbeiten am System Umgebung sichern Kontrollen der Kältemittelanlage Vor Beginn der Arbeiten an Systemen, die brennbare Wenn elektrische Komponenten geändert werden, Kältemittel enthalten, sind Sicherheitsüberprüfun- müssen sie für den Zweck geeignet sein und die gen erforderlich, um sicherzustellen, dass das Risiko richtige Spezifikation aufweisen. - Seite 7 SICHERHEITSHINWEISE Füllverfahren nh) Flasche nicht überfüllen (nicht mehr als 80 Volu- nNeben konventionellen Füllverfahren sind folgende menprozent Flüssigkeitsfüllung). nAnforderungen einzuhalten: ni) Überschreiten Sie nicht den maximalen Betriebs- n- Stellen Sie sicher, dass es bei der Verwendung von druck der Flasche, auch nicht vorübergehend. Füllgeräten nicht zu einer Verunreinigung verschie- Stellen Sie sicher, dass die Ausrüstung umgehend dener Kältemittel kommt.
- Seite 8 SICHERHEITSHINWEISE Die zurückgewonnenen Kältemittel sind in den richtigen Rückgewinnungsflaschen an den Kältemittellieferanten zurück zu geben und der entsprechende Abfallüber- tragungsschein zu erstellen. Mischen Sie keine Kältemittel in Rückgewinnungsein- heiten. Wenn Kompressoren oder Kompressoröle entfernt werden müssen, stellen Sie sicher, dass sie auf ein akzeptables Niveau evakuiert wurden, um sicherzu- stellen, dass kein brennbares Kältemittel im Schmier- mittel verbleibt.
-
Seite 9: Produktbeschreibung
PRODUKTBESCHREIBUNG Front Geräteregelung Luftansaug Luftausblas Frontpaneel Rückseite Wandhalterung Rückwandpaneel Luftansaug Luftausblas Kondensatablauf Montageschablone (Lieferumfang) 1000 Luftausblas Luftansaug Ø 180 mm Ø 180 mm Kondensatleitung Ø 25 mm... -
Seite 10: Montage
MONTAGE Bevor Sie mit der Installation beginnen, stellen Sie Die Bohrung für das Kondensat-Abflussrohr muss sicher, dass alle benötigten Werkzeuge zur Verfügung einen Durchmesser von 25 mm haben. Stellen Sie stehen. Der Installateur muss sicherstellen, dass die sicher, dass die Bohrung in einem Abwärtswinkel steht geplante Position geeignet ist und sich in der Wand (mindestens 5 Grad), damit das Kondensat richtig keine Elektro- oder andere Versorgungsinstallationen... - Seite 11 MONTAGE Formen Sie die Kunststoff-Lüftungsbleche zu Röhren Erweitern Sie die äußere Abdeckung, bevor Sie und führen Sie sie von innen in die zuvor gebohrten die Ketten befestigen, indem Sie sie in den inneren Durchgänge ein. Stellen Sie sicher, dass die Röhren Befestigungsring einhaken.
- Seite 12 MONTAGE Sobald die Ketten angebracht und gesichert sind, Heben Sie das Gerät an die Wand, richten Sie die sollte jedes nicht benötigte Kettenteil entfernt Löcher zum Aufhängen an den Haken der Wandhal- werden. terung aus und lassen Sie das Gerät sanft an seinem Platz einrasten.
-
Seite 13: Display-Anzeigen Und Funktionen
INFRAROT-FERNBEDIENUNG DISPLAY-ANZEIGEN UND FUNKTIONEN Digital-Display Anzeige Lüftergeschwindigkeit Kühlen Flüsterbetrieb Trocknen Heizen Timer Temperatureinstellungen Ein/Aus Einstellung Lüftergeschwindigkeit Umluftbetrieb Betriebsartwechsel 1 POWER Drücken Sie diese Taste, um das Gerät ein- und auszuschalten. 2 MODE Drücken Sie die MODE-Taste, um zwischen Kühl-, Heiz-, Lüfter- und Trocknungsmodus zu wechseln. 3 FAN Drücken Sie die FAN-Taste, um zwischen hoher, mittlerer und niedriger Lüftergeschwindigkeit zu... -
Seite 14: Funktionen
INFRAROT-FERNBEDIENUNG DISPLAY-ANZEIGEN UND FUNKTIONEN Drücken Sie „POWER“, um das Gerät ein- oder auszuschalten. POWER Sie können zwischen den 4 verschiedenen Betriebsarten wechseln. Das Display zeigt das Symbol für den aktuell ausgewählten Modus an. Mit der Kühlfunktion kühlt das Klimagerät den Raum und reduziert gleichzeitig die Luftfeuchtigkeit. -
Seite 15: Wlan-Einrichtung Und Smart-Funktionen
WLAN-EINRICHTUNG UND SMART-FUNKTIONEN Einrichtung FÜR DIE EINRICHTUNG VERFÜGBARE Stellen Sie sicher, dass Ihr Router eine standardmä- VERBINDUNGSMETHODEN ßige 2,4-GHz-Verbindung bereitstellt. Wenn Ihr Router ein Dualband-Gerät ist, stellen Das Gerät verfügt über zwei verschiedene Setup- Sie sicher, dass beide Netzwerke unterschiedliche Modi, Schnellverbindung und AP-Verbindung (Access Netzwerknamen (SSID) haben. -
Seite 16: Wechsel Zwischen Den Verbindungsarten
Kompaktes Klimagerät WPK 290 11 WECHSEL ZWISCHEN DEN VERBINDUNGSARTEN Um zwischen den beiden WLAN-Verbindungsmodi zu wechseln, halten Sie die Taste „Geschwindigkeit“ 3 Sekunden lang WLAN-EINRICHTUNG UND SMART-FUNKTIONEN gedrückt. REGISTRIEREN SIE DIE APP REGISTRIEREN SIE DIE APP 1. Drücken Sie auf die Registrierungs- 2. -
Seite 17: Einrichten „Ihres Zuhauses" Innerhalb Der App
WLAN-EINRICHTUNG UND SMART-FUNKTIONEN Einrichten „Ihres Zuhauses“ innerhalb der App Partner in Sachen Klima SMART LIFE ist so konzipiert, dass es mit einer großen während des Einrichtungsvorgangs, dass verschie- 12 EINRICHTEN „IHRES ZUHAUSES“ INNERHALB DER APP Anzahl kompatibler intelligenter Geräte in Ihrem dene Bereiche erstellt und benannt werden, um eine SMART LIFE ist so konzipiert, dass es mit einer großen Anzahl kompatibler intelligenter Geräte in Ihrem Zuhause funktioniert. -
Seite 18: Anschluss Mit Schnellverbindung
WLAN-EINRICHTUNG UND SMART-FUNKTIONEN Kompaktes Klimagerät WPK 290 Anschluss mit Schnellverbindung Bevor Sie die Verbindung herstellen, vergewissern Sie 13 ANSCHLUSS MIT SCHNELLVERBINDUNG Stellen Sie außerdem sicher, dass Ihr Telefon mit dem sich, dass sich das Gerät im Standby-Modus befindet WLAN-Netzwerk verbunden ist. (Wir empfehlen, mo- Bevor Sie die Verbindung herstellen, vergewissern Sie sich, dass sich das Gerät im Standby-Modus befindet und das... -
Seite 19: Verbinden Im Ap- Modus (Alternative Methode)
WLAN-EINRICHTUNG UND SMART-FUNKTIONEN Verbinden im AP- Modus (Alternative Methode) Partner in Sachen Klima 14 VERBINDEN IM AP-MODUS (ALTERNATIVE METHODE) Bevor Sie die Verbindung herstellen, vergewissern Sie Stellen Sie außerdem sicher, dass Ihr Telefon mit dem sich, dass sich das Gerät im Standby-Modus befindet WLAN-Netzwerk verbunden ist. -
Seite 20: Der Startbildschirm
Kompaktes Klimagerät WPK 290 15 STEUERUNG IHRES GERÄTS ÜBER DIE APP STEUERUNG DES GERÄTES ÜBER DIE APP DER STARTBILDSCHIRM Der Startbildschirm Standort wechseln: Gerät hinzufügen: Sie können zwischen den Fügen Sie ein neues Gerät in Standorten wechseln, der APP hinzu. -
Seite 21: Fehlercodeliste
FEHLERCODELISTE Wenn das Gerät gar nicht oder nur unzureichend funktioniert: Prüfen Sie, ob ein Fehlercode im Display sichtbar ist. Sehen Sie in der Codetabelle für eine Lösung nach. Wenn kein Fehlercode im Display sichtbar ist, gehen Sie die Fehlertabelle nach einer möglichen Lösung durch. -
Seite 22: Anleitungen Zur Fehlerbehebung | Wartung Und Pflege
ANLEITUNGEN ZUR FEHLERBEHEBUNG | WARTUNG UND PFLEGE Problem Ursache Lösung Das Gerät lässt sich nicht Keine Stromversorgung Stromversorgung einschalten einschalten. Defekte Stromversorgung Schalten Sie das Gerät aus und prüfen/ reparieren Sie die Strom- versorgung Unbekannte Ursache Wenden Sie sich an den Händler Geringe Luftverdrängung oder Die niedrigste Lüftungseinstellung ist Wählen Sie den Modus mit hoher... -
Seite 23: Luftfilter
WARTUNG UND PFLEGE ACHTUNG Stellen Sie sicher, dass die Anlage vor der Wartung vom Stromnetz getrennt ist. ACHTUNG Verwenden Sie kein Benzin oder andere Chemikalien, um das Gerät zu reinigen. LUFTFILTER: Es ist wichtig, den Filter regelmäßig von Staub zu befreien. - Seite 24 Krone Kälte+Klima Vertriebs-GmbH Fabrikstraße 39 D-33659 Bielefeld www.krone-klima.de...
