Installation
Anschluss der Rechner
WICHTIG:
Zum Anschluss der Rechner an den KVM-Switch sind KVM-Kabelsets
erforderlich. Eine Auflistung der erhältlichen KVM-Kabelsets finden Sie auf Seite 35.
Ordnen Sie die bestellten KVM-Kabelsets den verschiedenen Rechnern zu und
legen Sie sie anschließend für die Installation bereit.
HINWEIS:
Zum Anschluss der (maximal zwei) Rechner an den KVM-Switch sind
die unten aufgeführten Schnittstellen für jeden Rechner verfügbar.
Die Bezeichnung (beispielsweise
ordnet die entsprechenden Schnittstellen einem bestimmten Rechner sowie dem
gleichnamigen Schalter an der Frontseite zu.
Monitor 1
CON
Keyb./Mouse
Line In
Speaker
Line In

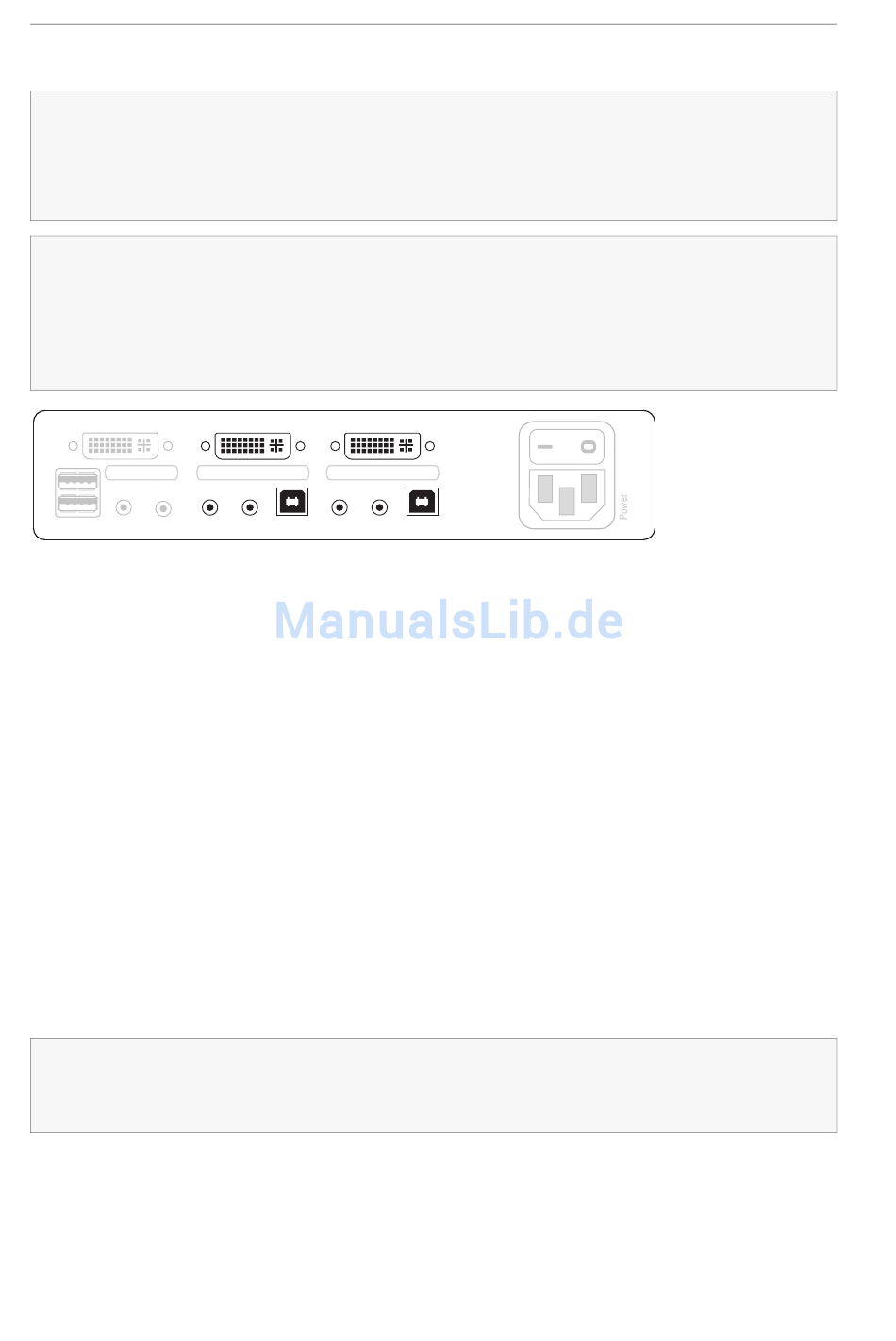

Abbildung 3: Schnittstellen zum Anschluss der Rechner
Line In:
Falls Sie die Audio-Signale des Rechners über die am KVM-Switch ange-
schlossenen Lautsprecher ausgeben möchten, verbinden Sie die Line Out-Schnitt-
stelle des Rechners mit dieser Schnittstelle.
Verwenden Sie hierfür eines der Audio-Anschlusskabel (Audio-M/M).
Line Out:
Möchten Sie ein Mikrofon oder ein Headset am Arbeitsplatz verwenden,
verbinden Sie diese Schnittstelle mit dem Mikrofoneingang des Rechners.
Verwenden Sie hierfür eines der Audio-Anschlusskabel (Audio-M/M).
USB 2.0:
Verbinden Sie eine USB-Schnittstelle des Rechners mit dieser Schnittstelle.
Verwenden Sie hierfür eines der USB-Anschlusskabel (USB-AM/BM).
Ist der Rechner mit einem DVI-D-Videoausgang ausgestattet, nehmen Sie
DVI-I CPU:
ein digitales Videokabel (DVI-D-DL-M/M) zur Hand. Im Falle eines analogen VGA-
Ausgangs ist ein analoges Videokabel (VGA-M/DVI-A-M) zu verwenden.
Verbinden Sie den (ersten) Videoausgang des Rechners mit dieser Schnittstelle.
HINWEIS:
Falls Sie die Multi-Channel-Variante des KVM-Switches erworben
haben, verbinden Sie die Schnittstelle
des Rechners.
5 · G&D DVIMUX2-DL-USB
CPU 1
DVI-I CPU 1
DVI-I CPU 2
CPU 1
CPU 2
Line Out
USB 2.0
Line In
Line Out
) eines bestimmten Abschnitts der Rückblende
USB 2.0
mit dem zweiten Videoausgang
DVI-I CPU x.2
