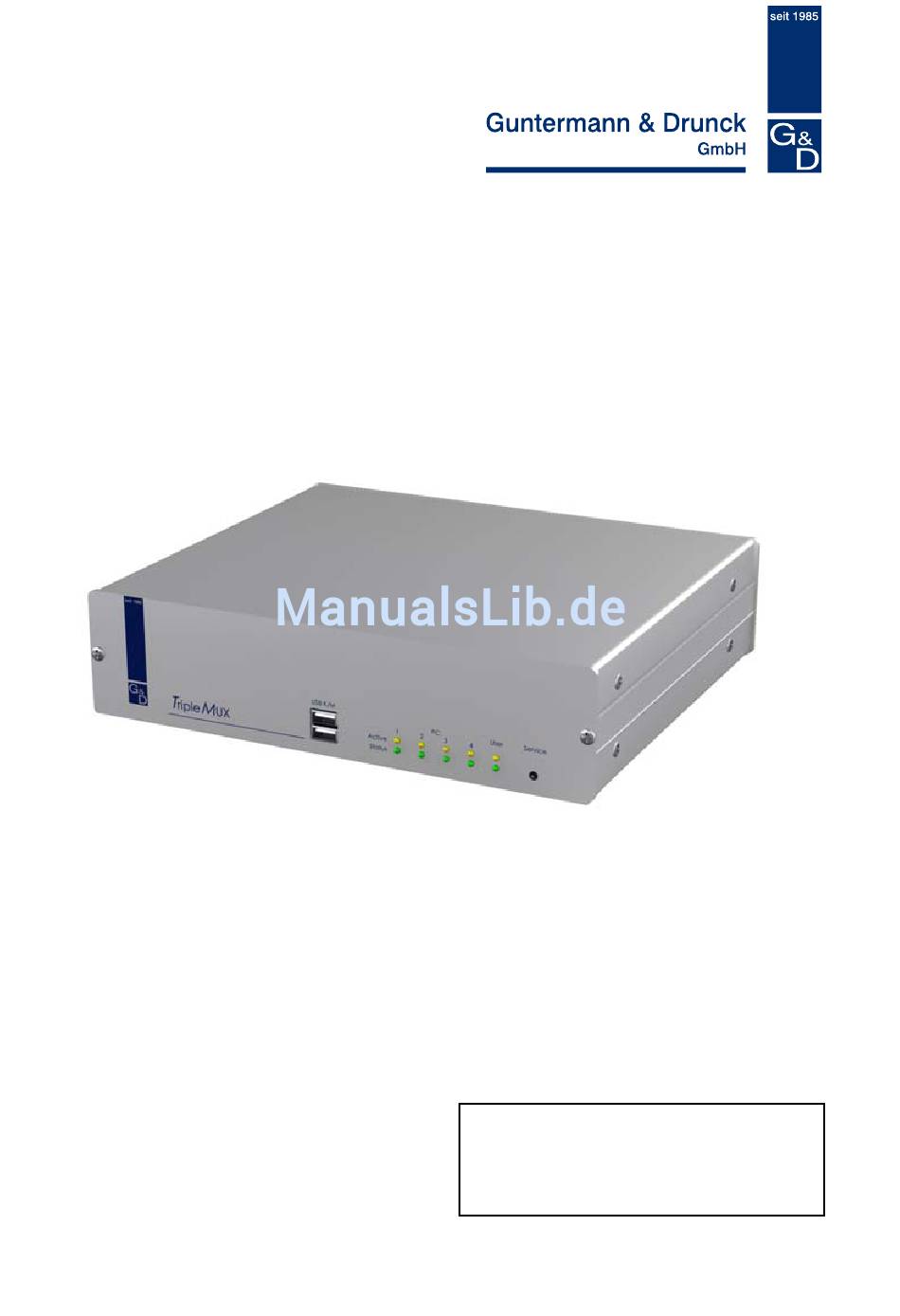

Guntermann & Drunck GmbH
TripleMUX/QuadMUX
Installations- & Bedienungsanleitung
Artikelnummer:
Installations- und Bedienungsanleitung
TripleMUX
QuadMUX
copyright G&D 2007
06/12/2007 – Version 1.02
Firmware: TM1.04/QM1.02
Irrtümer und Änderungen vorbehalten
Seite 1
TripleMUX/QuadMUX
A210 0044
A210 0046
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Guntermann & Drunck QuadMUX
Inhaltszusammenfassung für Guntermann & Drunck QuadMUX
- Seite 1 Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX TripleMUX/QuadMUX Installations- & Bedienungsanleitung Artikelnummer: TripleMUX A210 0044 QuadMUX A210 0046 copyright G&D 2007 06/12/2007 – Version 1.02 Firmware: TM1.04/QM1.02 Irrtümer und Änderungen vorbehalten Seite 1...
-
Seite 2: Welche Nicht Beil
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX INWEISE Achtung M DAS ISIKO EINES TROMSCHLAGES ZU VERMEIDEN SOLLTEN IE DAS ERÄT NICHT ÖFFNEN ODER BDECKUNGEN ENTFERNEN ERVICEFALL WENDEN IE SICH BITTE AN UNSERE ECHNIKER ESEN IE DIE EDIENUNGSANLEITUNG SORGFÄLTIG BEVOR IE DAS ERÄT IN... -
Seite 3: Inhaltsverzeichnis
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX TripleMUX/QuadMUX Inhaltsverzeichnis Beschreibung......................5 Allgemein....................... 5 Funktionsweise ....................5 Lieferzustand / Default-Einstellungen............6 Master-Passwort.................... 6 User-Passwort ....................6 Lieferumfang....................7 Installation......................9 Einschalten des Gerätes / LED Anzeigen............11 Systemzugang und -bedienung ................. 12 Das Login-Fenster .................. - Seite 4 Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX 5.2.2.15 Einstellung des Accesskey ............24 5.2.2.16 Änderung des User-Passwortes ..........24 5.2.2.17 Änderung des Master-Passwortes..........25 5.2.2.18 Einstellen des OpenAccess ............25 5.2.2.19 Herstellen des Auslieferungszustandes (Set System Defaults)26 5.2.3 Cascade-Setup ..................27 5.2.4 Einstellung der Video-Szenarien ............28 5.2.4.1...
-
Seite 5: Beschreibung
Installations- und Bedienungsanleitung TripleMUX/QuadMUX Beschreibung Allgemein Der TripleMUX bzw. QuadMUX ermöglicht es, bis zu vier (4) Rechner mittels einer Tastatur und einer Maus und drei bzw. vier parallelen Bildschirmen zu verwalten. Jeder der 4 Rechner kann mit einer Triple bzw. Quad-Videokarte ausgestattet sein. -
Seite 6: Lieferzustand / Default-Einstellungen
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX • volle Unterstützung der Microsoft Intelli-Maus • Videobandbreite bis zu 400MHz • Umschaltung ( Szenarienauswahl ) über Tastatur-HotKey oder AdonIS • frei einstellbare Szenarien • AutoScan-Funktion für automatisches Durchschalten der Szenarien •... -
Seite 7: Lieferumfang
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX Lieferumfang Beschreibung Artikelnummer Umschalter TripleMUX A210 0044 QuadMUX A210 0046 Spannungsversorgung PowerCable-2-Standard A630 0057 Dokumentation Triple_QuadMUX Deutsche Version A 910 0080 Triple_QuadMUX Englische Version A 920 0044 Zusätzlich zum Produkt benötige Anschlusskabel (separat bestellbar, Längen müssen bei der Bestellung mit angegeben werden) - Seite 8 Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX Anschlusskabelset CPU-MC3-P-2 VGA + 2 x PS/2 auf A610 0072 3 Kanal (Triple & MDR20-M, 2 Meter; QuadMUX) zusätzl. 2 x VGA-M/M-2 CPU-MC3-P-4 VGA + 2 x PS/2 auf A610 0073 MDR20-M, 4 Meter;...
-
Seite 9: Installation
TripleMUX/QuadMUX Installation Am TripleMUX können in der Grundausbaustufe 4 Rechner angeschlossen werden. Jeder dieser Rechner kann mit einer Triple-Videokarte ausgestattet sein (QuadMUX: Vierfach-Videokarte). Dieses Verfahren wird in diesem Kapitel näher erläutert. Rechneranschluss: • Monitor-, Tastatur- und Mausanschlusskabel von den Rechnern abziehen. - Seite 10 Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX Konsolenanschluss: • Stecken Sie Tastatur und Maus in die entsprechenden Buchsen. Schließen Sie den Monitor an der Schnittstelle Monitor auf der Geräterückseite an. Zusätzlicher Monitoranschluss: Die Monitore an die Buchsen MONITOR 2 - 4 anschließen.
-
Seite 11: Einschalten Des Gerätes / Led Anzeigen
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX Einschalten des Gerätes / LED Anzeigen Nach dem Einschalten des Gerätes über den Wippschalter auf der Rückseite initialisiert der TripleMUX Tastatur und Maus. Die User-LED (grün) leuchtet sofort, nachdem der TripleMUX eingeschaltet worden ist. -
Seite 12: Systemzugang Und -Bedienung
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX Systemzugang und -bedienung Das Login-Fenster Sollte sich das Gerät noch im Lieferzustand (OpenAccess) befinden, ist dieses Fenster nicht zu sehen. Das Login-Fenster können Sie nur dann erreichen, wenn der freie Systemzugang (OpenAccess) deaktiviert worden ist. -
Seite 13: Tastatur Hotkey-Umschaltung
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX Tastatur HotKey-Umschaltung 4.2.1 Defaulteinstellung Zum Umschalten halten Sie die STRG -Taste gedrückt und betätigen dann die ZAHL-Taste des gewünschten Szenarios. Zulässige Keys sind die alphanumerischen Ziffern oberhalb des Buchstabenblocks von 1 - 8. -
Seite 14: Bedienung Des Adonis
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX 4.3.2 Bedienung des AdonIS Das AdonIS kann wahlweise mit der Tastatur oder der Maus bedient werden. 4.3.2.1 Tastaturbedienung S E L E C T S C E N E <= Bezeichnung des Szenarios, editierbar durch User, max. -
Seite 15: Anzeige Des Gewählten Szenarios
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX 4.3.2.3 Anzeige des gewählten Szenarios Ist die Auswahl über Tastatur oder Maus erfolgt, wird die Bezeichnung und der HotKey des gewählten Szenarios permanent auf Ihrem Bildschirm angezeigt. (Szenario-Bezeichnung, editierbar) TripleMUX (Konsolen-Bezeichnung, editierbar) Die Szenarienanzeige erfolgt auf dem oder den Monitoren, die ein Image eines PC´s erhalten, auf welchem ebenfalls der Tastatur/Maus-Focus gemäß... -
Seite 16: Function-Menü
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX Function-Menü Setup Einstellungen und Informationsdienste werden ebenfalls über das AdonIS durchgeführt. Aufruf des AdonIS-Function Menü Aktivieren Sie das AdonIS-Fenster über die Tastenkombination STRG + NUM. Betätigen Sie die Taste F1. Aus dem Menü SELECT SCENE wechseln Sie hierdurch in das Menü... -
Seite 17: Die Einzelnen Funktionen
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX Die einzelnen Funktionen Taste Zurück zum Menü SELECT SCENE 5.2.1 AutoScan-Funktion Taste Auslösung der AutoScan-Funktion Die Aktivierung der AutoScan-Funktion führt zum automatischen Durchschalten aller Kanäle. Auch nicht belegte Kanäle oder ausgeschaltete Rechner können in die AutoScan-Funktion einbezogen werden (z. -
Seite 18: Console-Setup
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX 5.2.2 Console-Setup Durch drücken der Taste gelangen Sie in das Console Setup. C O N S O L E - S E T U P AutoScan Time: 5 Sec Keyboard Layout: German... -
Seite 19: Screensaver
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX • English UK • French Nach dem Fahren des Cursors auf das Feld KEYBOARD LAYOUT können Sie über die SPACE Taste (toggle) die gewünschte Option anwählen. 5.2.2.3 ScreenSaver Der hier einzustellende ScreenSaver wird vom TripleMUX erzeugt und steht in keiner Verbindung zum ScreenSaver des Rechners. -
Seite 20: Vergabe Des Console Name
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX 5.2.2.5 Vergabe des Console Name Für den Fall der kombinierten Verwendung mehrerer G&D-Geräte lässt sich jede G&D Einheit mit einer eindeutigen Bezeichnung, dem Console Name, versehen. Steuern Sie den Cursor auf die Zeile Console Name. Der vorhandene Eintrag kann überschrieben, oder nach Drücken der... -
Seite 21: Einstellung Der Menu-Position / - Size
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX 5.2.2.8 Einstellung der Menu-Position / - Size Verändern Sie hier die Lage und Größe aller AdonIS-Fenster. Fahren Sie den Cursor auf den entsprechenden Eintrag im Menü Console Setup. Nach Drücken der Taste ENTER gelangen Sie in den Editiermodus und können... -
Seite 22: Definition Des Ersten Hotkeys
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX Keyboard, auch durch Betätigen der Taste 4 oder 5 der Explorer-Mouse (linke Seitentasten) aufgerufen werden. Nach dem Fahren des Cursors auf das Feld „AdonIS by Mouse“ können Sie über die SPACE Taste (toggle) oder die Tasten die gewünschte Option... -
Seite 23: Definition Des Zweiten Keys (Scene Key)
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX Bitte beachten Sie, dass der hier eingestellte HotKey ferner auch als erste Taste zum Aufruf des AdonIS dient (z.B. WIN (+CTRL) + NUM). Um die Einstellung zu speichern, verlassen Sie dies Menü mit 1. -
Seite 24: Einstellung Des Accesskey
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX 5.2.2.15 Einstellung des Accesskey Der eigentliche Umschaltvorgang des QuickAccess wird über die Tastatur vorgenommen. Als Defaultwert sind die Tasten F1 – F10 als Accesskeys vorgegeben. Betätigen Sie innerhalb eines Szenarios die Tasten... -
Seite 25: Änderung Des Master-Passwortes
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX Der Cursor steht im Eingabefeld und Sie können das Passwort eingeben, welches min. 4 und maximal 12 Zeichen enthalten kann. Default: Kein Passwort. ENTER schließt die Eingabe ab und wechselt zum Menü Console Setup. Das neue User-Passwort ist gespeichert. -
Seite 26: Herstellen Des Auslieferungszustandes (Set System Defaults)
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX Zugriff auf das Menü Console Setup (eingeschränkt) Berechtigung zum manuellen Logout über Berechtigung zur Reinitialisierung der Mouse Im Auslieferungszustand ist dem OpenAccess der Zugriff aktiv. Beabsichtigen Sie diesen zu deaktivieren, steuern Sie mit dem Cursor auf den Eintrag OpenAccess und durch Drücken der... -
Seite 27: Cascade-Setup
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX Durch Eingabe von ENTER wird die Funktion ausgeführt und folgendes Infofenster öffnet sich. Info TripleMUX This function will delete all settings. Press Enter to continue Esc to cancel Bestätigen Sie hier nochmals mit der Taste ENTER. Das Fenster wechselt zum Menü... -
Seite 28: Einstellung Der Video-Szenarien
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX 5.2.4 Einstellung der Video-Szenarien 5.2.4.1 Erläuterung Beim Aufruf des Menü Video Scene werden die Monitore dunkel geschaltet und nur das Menü ist auf den Monitoren sichtbar. Im Menü Video Scene definieren Sie Video-Szenarien die auf Ihren Arbeitsplatzbildschirm aufgeschaltet werden. -
Seite 29: Einstellung Der Szenarienbezeichnung
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX Beispiel-Szenario 2 (nicht gem. der Default Einstellung) Natürlich lassen sich die Szenarien Ihren Wünschen anpassen. Beispiel 2 zeigt ein angepasstes Szenario ausgehend vom Anschlussschema auf dieser Seite. Wenden Sie sich für Anpassungen bitte an Ihren Systemadministrator. - Seite 30 Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX Sie sollten schon während der Installation diesen Aspekt berücksichtigt haben, da durch physikalische Einschränkungen nicht jede Videoquelle auf jedem Monitor darstellbar ist (siehe Erläuterung unten). Wählen sie das zu editierende Feld über die Pfeiltasten oder mit der Maus an, nachdem Sie sich mit dem Master-Passwort in das System eingeloggt haben.
- Seite 31 Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX Um nicht beabsichtige Eingaben auf nicht sichtbaren Rechnern zu vermeiden, sollten Sie ebenso verfahren. Die den Szenarien zugeordneten HotKeys lassen sich im Menü SCENE- CONFIG nicht ändern. Wollen Sie eine andere Gruppe von HotKeys verwenden, rufen Sie das Menü...
-
Seite 32: Einstellung Des Tastatur/Maus-Szenarien
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX 5.2.5 Einstellung des Tastatur/Maus-Szenarien In dem Menü Tastatur/Maus Scene definieren Sie, wo der Tastatur/Maus Focus bei einem aufgeschalteten Video-Szenario liegen soll. Denn, bei einem Szenario können beim TripleMUX max. bis zu drei verschiedene Multigrafik- Rechner ein (oder mehrere) VGA-Signal(e) auf die drei Arbeitsplatzmonitore verteilt werden. -
Seite 33: Usb Keyboard Mode Setup
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX 5.2.6 USB Keyboard Mode Setup Wichtig: Die Einstellung des USB Keyboard Modes ist ausschließlich innerhalb des AdonIS von Mastergeräten anwählbar und nur auf das Mastergerät anwendbar. Wird der TripleMUX als Slave innerhalb einer Kaskade betrieben, ist diese Einstellung nicht verfügbar. -
Seite 34: Logout
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX Im Auslieferungszustand des TripleMux ist der USB Keyboard Mode „PC Multimedia“ auf allen Kanälen aktiv: USB KEYBOARD MODE T r i p l e M U X C h a n n e l... -
Seite 35: System-Info
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX 5.2.8 System-Info Im Fenster System-Info, welches über die Taste aufgerufen wird, können Sie keinerlei Einstellungen vornehmen. Sie finden hier Informationen über den TripleMUX, die für den Werksservice von Bedeutung sind. schließt dies Fenster. - Seite 36 Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX Enable Intelli (MS-Intelli-Maus ) Wählen Sie diese Funktion bei Nicht-Windows-Systemen (z. B. Linux), sollte der angeschlossene Rechner den MS-Intelli-Maustreiber geladen haben. Enable Int Explorer (MS-Intelli-Maus) Wählen Sie diese Funktion bei Nicht-Windows-Systemen (z. B. Linux), sollte der angeschlossene Rechner den MS-Intelli-Explorer Maustreiber geladen haben.
-
Seite 37: Technische Daten
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX Technische Daten Video • Format: VGA (analog) • Auflösung: von 640 x 350 @120 Hz bis 1920 x 1440 @ 60 Hz • Videobandbreite: bis zu 400 MHz • H/V-Sync: 135KHz/150Hz •... - Seite 38 Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX Gehäusemaße (B x H x T in mm) Desktop 19“-Variante TripleMUX 270 x 88 x 210 19” x 2 HE x 210 QuadMUX 270 x 88 x 210 19” x 2 HE x 210...
-
Seite 39: Anhang
Guntermann & Drunck GmbH Installations- und Bedienungsanleitung TripleMUX/QuadMUX Anhang: Ihr Master-Passwort lautet: 4658 Bitte entfernen Sie diese Anlage unbedingt aus der Bedienungsanleitung! Seite 39... - Seite 40 G u n t e r m a n n & D r u n c k G m b H S y s t e m e n t w i c k l u n g G e r m a n y Dortmunder Str.
