Anschluss der Rechner

HINWEIS: Zum Anschluss der (maximal vier) Rechner an den KVM-Switch sind
die unten aufgeführten Schnittstellen für jeden Rechner verfügbar.
Die DVI-Schnittstellen sind am oberen Rand angeordnet. Die übrigen Schnittstel-
len sind blockweise am unteren Rand angeordnet.
RS232 Monitor
CPU In 1
Speaker PS/2 K/M USB K/M
Line In USB 2.0

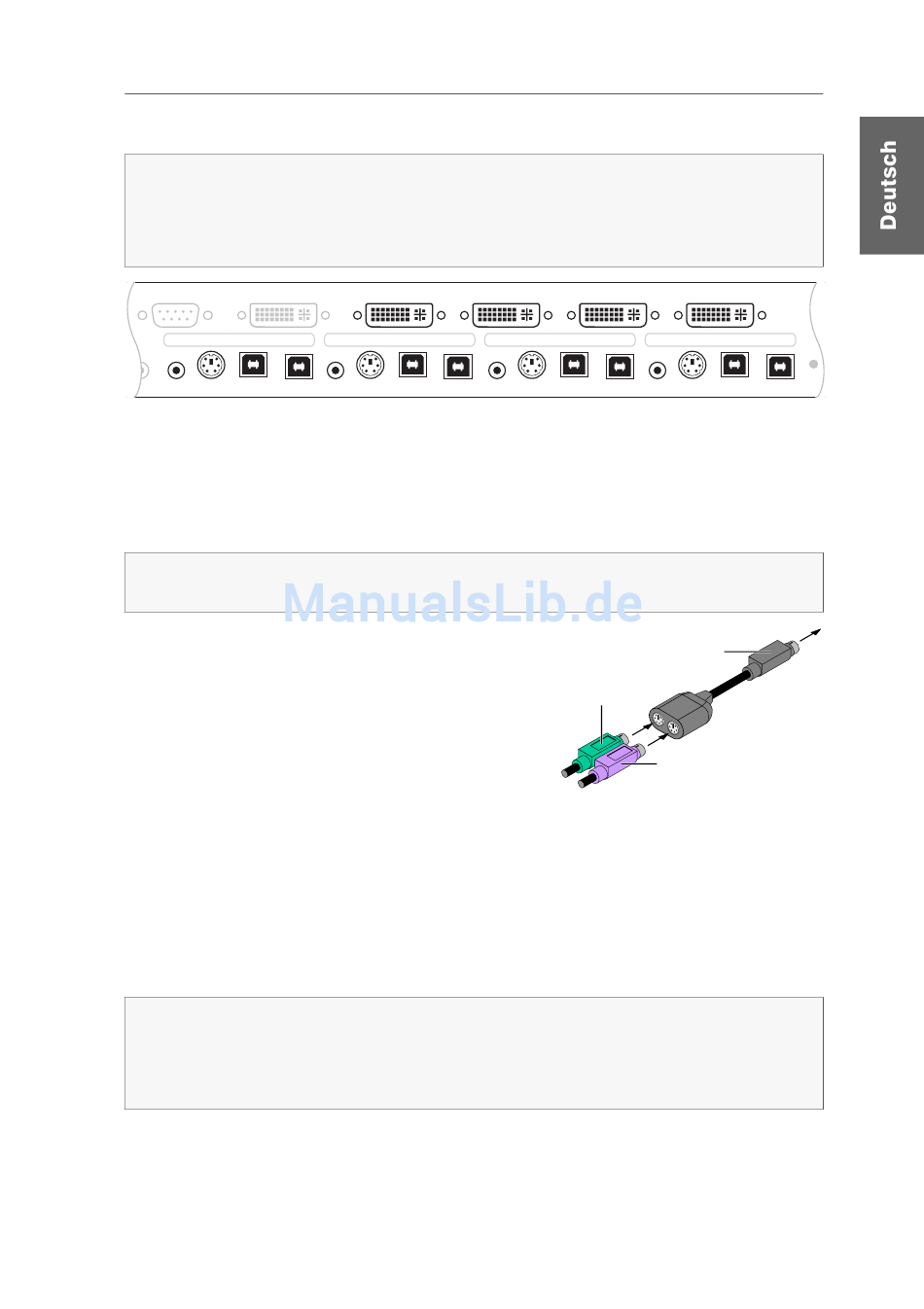

Abbildung 3: Schnittstellen zum Anschluss der Rechner
Line In: Falls Sie die Audio-Signale des Rechners über die am KVM-Switch ange-
schlossenen Lautsprecher ausgeben möchten, verbinden Sie die Line Out-Schnitt-
stelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierfür eines der Audio-
Anschlusskabel.
HINWEIS:
Die Maus- und Tastaturdaten des Rechners können Sie wahlweise über
die PS/2-Schnittstelle PS/2 K/M oder die USB-Schnittstelle USB K/M übertragen.
PS/2 K/M: Schließen Sie den im Anschlusskabel-Set
PS/2 enthaltenen Adapter (MD6M-2xMD6F) an.
Verbinden Sie die Tastatur-Schnittstelle des Adap-
ters mit der violetten PS/2-Tastatur-Schnittstelle
des Rechners.
Verbinden Sie die Maus-Schnittstelle des Adapters
mit der grünen PS/2-Maus-Schnittstelle des Rech-
ners.
USB 2.0 CPU: Verbinden Sie eine USB-Schnittstelle des Rechners mit dieser Schnitt-
stelle. Verwenden Sie hierfür ein USB-Anschlusskabel.
DVI-I CPU: Ist der Rechner mit einem DVI-D-Videoausgang ausgestattet, nehmen Sie
ein digitales Videokabel zur Hand. Im Falle eines analogen VGA-Ausgangs ist ein
analoges Videokabel zu verwenden. Verbinden Sie den (ersten) Videoausgang des
Rechners mit dieser Schnittstelle.
HINWEIS: Bei Geräten einer Multichannel-Variante sind oberhalb dieser Schnitt-
stelle weitere Schnittstellen
Verbinden Sie diese Schnittstelle mit den weiteren Grafikausgängen des Rechners.
Verwenden Sie hierfür weitere digitale bzw. analoge Videokabel.
DVI-I CPU 1 DVI-I CPU 2
CPU In 2
PS/2 K/M USB K/M
Line In USB 2.0 Line In
angeordnet.
DVI-I CPU x.y
DVI-I CPU 3
CPU In 3
PS/2 K/M USB K/M PS/2 K/M
USB 2.0 Line In
PS/2 (Switch)
Mauskabel
Tastaturkabel
G&D DL-MUX4 · 5
Installation
DVI-I CPU 4
CPU In 4 Ident.
USB K/M
USB 2.0
