- Seite 1 :t19Z .Å 8 -20i qdeÆ011!zso 9N(U131NV59NflN3103U 91aun89...
- Seite 2 €1 •uoo-o SO qdeÆ011!zso...

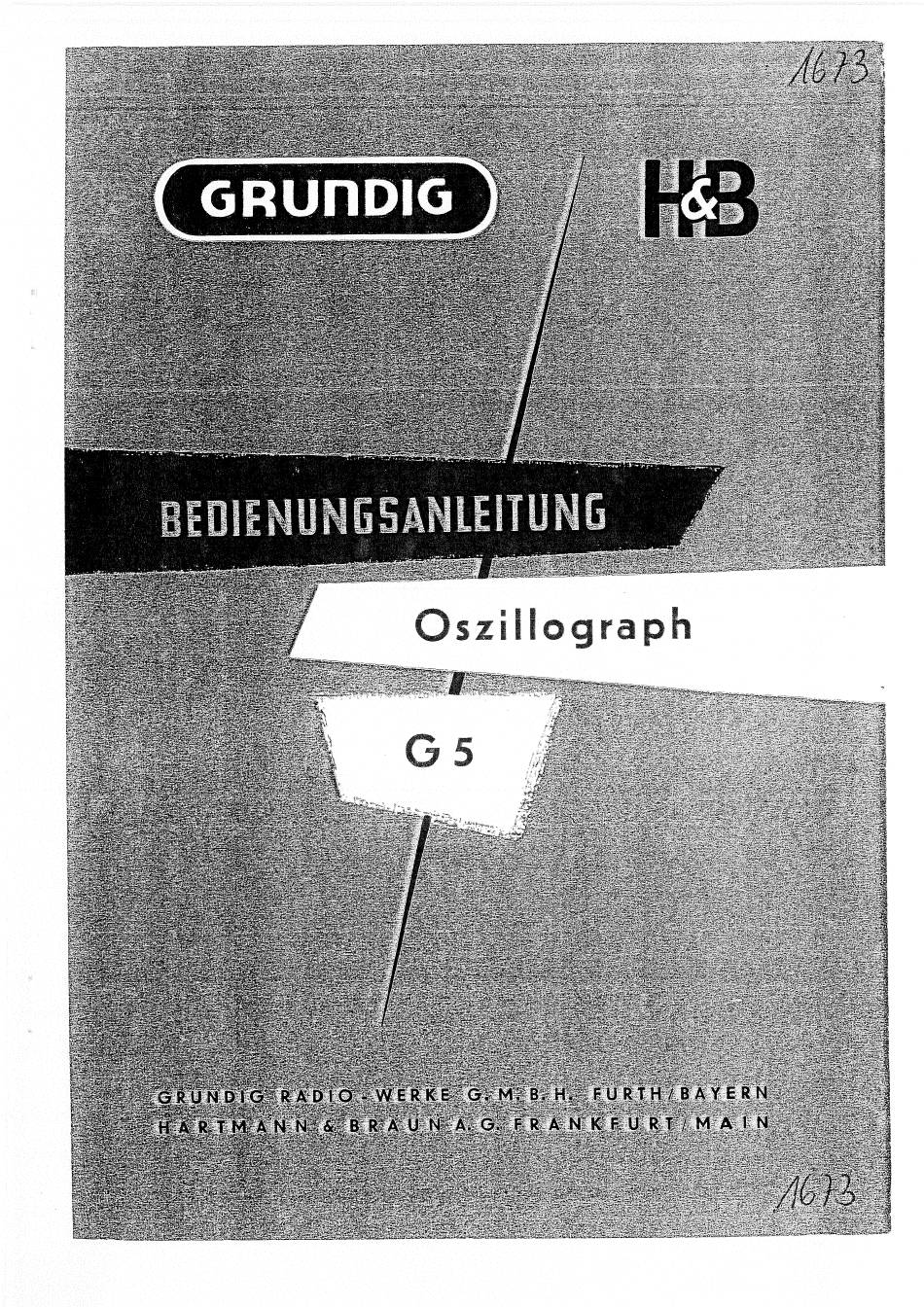

- Seite 3 GRUnDlG BEDIENUNGSANLEITUNG Oszillograph...
- Seite 4 Inhaltsverzeichnis A. Beschreibung Seife Der Y-Eingang Der Y-Versfärker Die Zeifablenkung Die Synchronisafion Der X-Verstärker Netzfeil Der mechanis±e Aufbau B. Bedienung Einschalfen Ablenkung in der Y-Richtung Ablenkung in der X-Richfung Der freischwingende und gefriggerfe Befrieb der Zeifablenkung Helligkeifssteuerung Röhrenwechsel C. Tednische Daten...
- Seite 5 A. Beschreibung Der Y-Eingang Die Meßspannung kann über ie eine Buchsedirekt Oder zur Abtrennung der Gleichspannungskomponente kapazitiv dem Eingangsspannungsteiler zugeführt werden. Der phasenkompensierte Eingangsspannungsteiler ist in drei Stufen für Spannungen bis 400Vss verwendbar. In ieder Schaltstel- lung des Eingangsspannungsfeilers ist die Eingangsimpedanz konstanf 1 MOhm II 20 PF.
- Seite 6 Die Zeifablenkung Der Zeifablenkgeneraforbesfehtaus zwei Penfhoden, d ie als kathodenge- koppelterMultivibratorarbeiten.Dasfreie Steuergiffer d eserstenSystems Wird zur Synchronisationverwendet.An der Anode des zweiten Systems liegt das Integrationsgliedzur Erzeugungdes Sägezahnes. D ie Kathode nachfolgenden Anodenbasissfufe über einen Varistor dem Widerstand des Integrationsgliedes verbunden und hält hierdurch die Spannungam Integrationswiderstand konsfant.Mif dieser neuarfigen Schalfunggelingt die HerstellungeineszeitlinearenSägezahnes g roßer Amplitude zur direkten Aussteuerung der Endstufe.
- Seite 7 Der mechanische Aufbau erfolgte nach demBausteinprinzip. Y-Verstärker, X-TeiI undNetzfeil S ind als einzelne Baueinheiten a usgeführt. Die Chassis d er Baueinheiten s ind glanzverzinnf. DerX-undY-Teil sind mifRöhrenfassungen aushochwerfigem Isoliermaterial undvergoldeten Anschlußfedern bestückf. Durchdas Bau- steinprinzip ist derAufbau sehrübersichtlich unddieWartung desGe- rätes sehr einfach.
- Seite 8 lszeit Men impuls Oszillogramm freischwingender Betr ieb Rück Vodauf Rücklouf getriggerter Vorlauf Der freisåwingende und getriggerte Betrieb der Zeifablenkung Bei freischwingendem Befrieb zur einwandfreien Auflösung der Me%- frequenz die Ablenkfrequenz genau so gro%Oder ein ganzzahliger Bruchfeil der Mef5frequenz sein. Die Auflösung eines Impulses, dessen Folgezeif ein Vielfaches der Impulszeit befrägt, kann deshalb bei freischwingendem Befrieb nicht durchgeführf werden.
- Seite 9 Q22pF RCBv6t70 6Rö3 æca5 pcca5 pct8& HFBV6 matismus Y - Vestärk« 900k 3-12p R 22 950k R 99 Q.'W&I Rö7 92 w DG7- Z -Rvgsxz /wrt•NS 3k 'W Ki"frequmz 6169 ,Mod MOD. zwr••• v" S" HFevæm Farben g ZNr. 6071-10' .8 EZ80 too v sieh•...
- Seite 10 C. Technische Dafen DG 7-74 A Elekfronensfrahlröhre: 7 cm, Planschirm Schirmdurchmesser: Y-Richtung 6,5 cm Nufzbarer Schirmdurchmesser: X-Richfung grün Leuchffarbe mittel Nachleuchtdauer: Abfall aufl %der Anfangshelligkeif : 50 ms 700 v Anodenspannung: Gesamtbes&lleunigungsspannung Y-Richfung Ab lenkfa kfor: 11,2 V/cm X-Richtung 21 V/cm Gleich- u.
- Seite 11 Maximal zulåssige Gleich- spannungskomponenfe: 500 V Linearifätsabweich ung : Zeifablenkung: selbsfschwingend und getriggert Frequenzberei± : 3 Hz — 300 kHz Folgefrequenzbereich : O Hz — 300 kHz Zeitma #stab : 50 ms 'cm — es/cmt gedehnt bis 0, 12 gs/cm Linearitäfsabweichung : Zeitlin ienlänge: 6 cm...
