Grundig RV 56 Bedienungsanleitung
Röhrenvoltmeter
Verwandte Anleitungen für Grundig RV 56
Inhaltszusammenfassung für Grundig RV 56

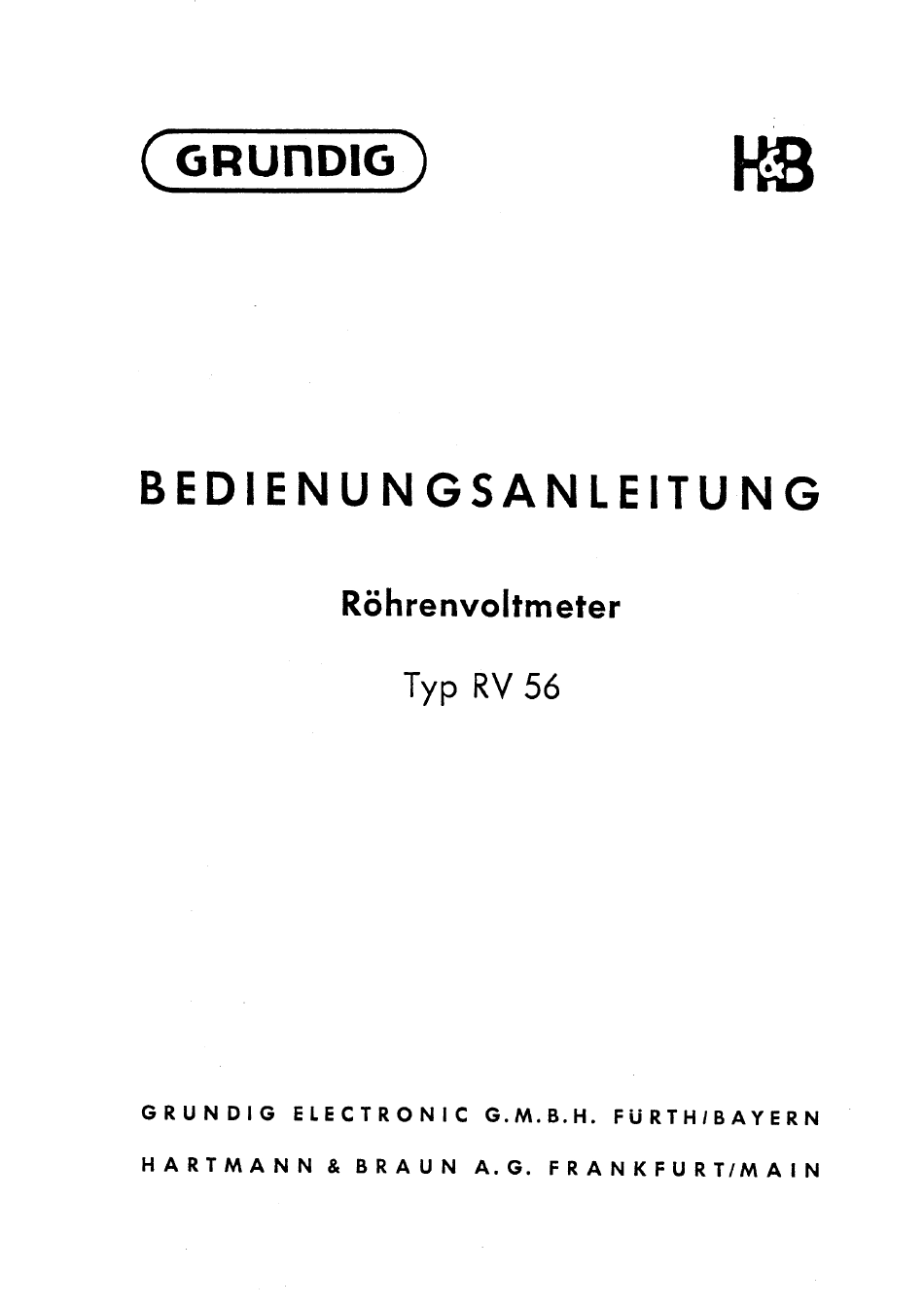

- Seite 1 GRUIIDIC, BEDIENUNGSANLEITUNG Röhrenvoltmeter Typ RV 56 GRUNDIG ELECTRONIC G. M. B.H. FURTH IBA YERN HARTMANN & BRAUN A.G. FRANKFURT/ MAIN...
-
Seite 2: Technische Daten
A. Anwendungsgebiet Das RV 56 ist ein hochempfindliches Verstärkervoltmeter mit einem Fre- quenzbereich von 10 Hz bis 1 MHz. Es besitzt Mittelwertgleichrichtung, die sich für mehr Oder weniger sinusförmige Spannungen besonders eignet. Störfrequenzen, die schwächer sind als das zu messende Signal, werden bei dieser Gleichrichterart weitgehend unterdrückt. -
Seite 3: Bedienung
D. Bedienung Das RV 56 ist vom Werk auf eine Netzspannung von 220 V eingestellt. Die Netzspannung läßt sich am Netztransformator durch Umlöten von Kontakt 4 auf Kontakt 3 auf 125 V umschalten. IJm das Gerdt öffnen zu k,önnen, sind die vier Schrauben auf seiner Rückseite zu lösen, die Kappe läßt sich dann... - Seite 4 Erdungsschelle mit Bananenstecker. Die Kapa- zität des Anschlußkabels beträgt ca. 100 PF. 2. Symmetrierübertrager RVZ 11 Dieser Symmetrierübertrager ermöglicht es, mit Hilfe des. Röhrenvoltmeters RV 56 erdsymmetrische Spannungen im Tonfrequenzgebiet zu messen. Der RVZ 11 ist in Form eines Kabelübertragers ausgeführt.
- Seite 5 HEISER Röhrenvoltn•eter Das RV 56 ist eine Weiterentwicklung des bewöhrten Röhrenvoltmeters RV 54 mit Mittelwerts-Gleichrichtung. Gegenüber diesem zeichnet es sich durch einen erweiterten Frequenzbereich von 10 Hz . .. 1 MHz und eine vergrößerte Empfindlichkeit mit einem untersten Meßbereich von 0...1...
- Seite 6 Röhrenbestückung EF 80, 2x EF 184, EL 86, 85 A 2 Abmessungen 296 x 197 x 165 mm Gewicht ca. 6,5 kg Ander ungen vorbeholten Sennheiser electronic 3002 Bissendorf RV 56.650'.: W.•Germany • Ruf Mellendorf (05130) 8841 • Fernschrelber 922193...
- Seite 7 220/ GI. 2 Styrofler 92—--160 V E ramet 85 A, c 31 Bereicht 1mV, mt$jen Spannungen 9emtsmn mi/ Mu//gviHO 125K Polyester MtBbereiche300 V und 6 V 500 v Keramlk 4748 49 50 J' J', 39 40, 26-29 Schaltbild RV 56...
