Grundig MV 4 Bedienungsanleitung
Millivoltmeter
Verwandte Anleitungen für Grundig MV 4
Inhaltszusammenfassung für Grundig MV 4

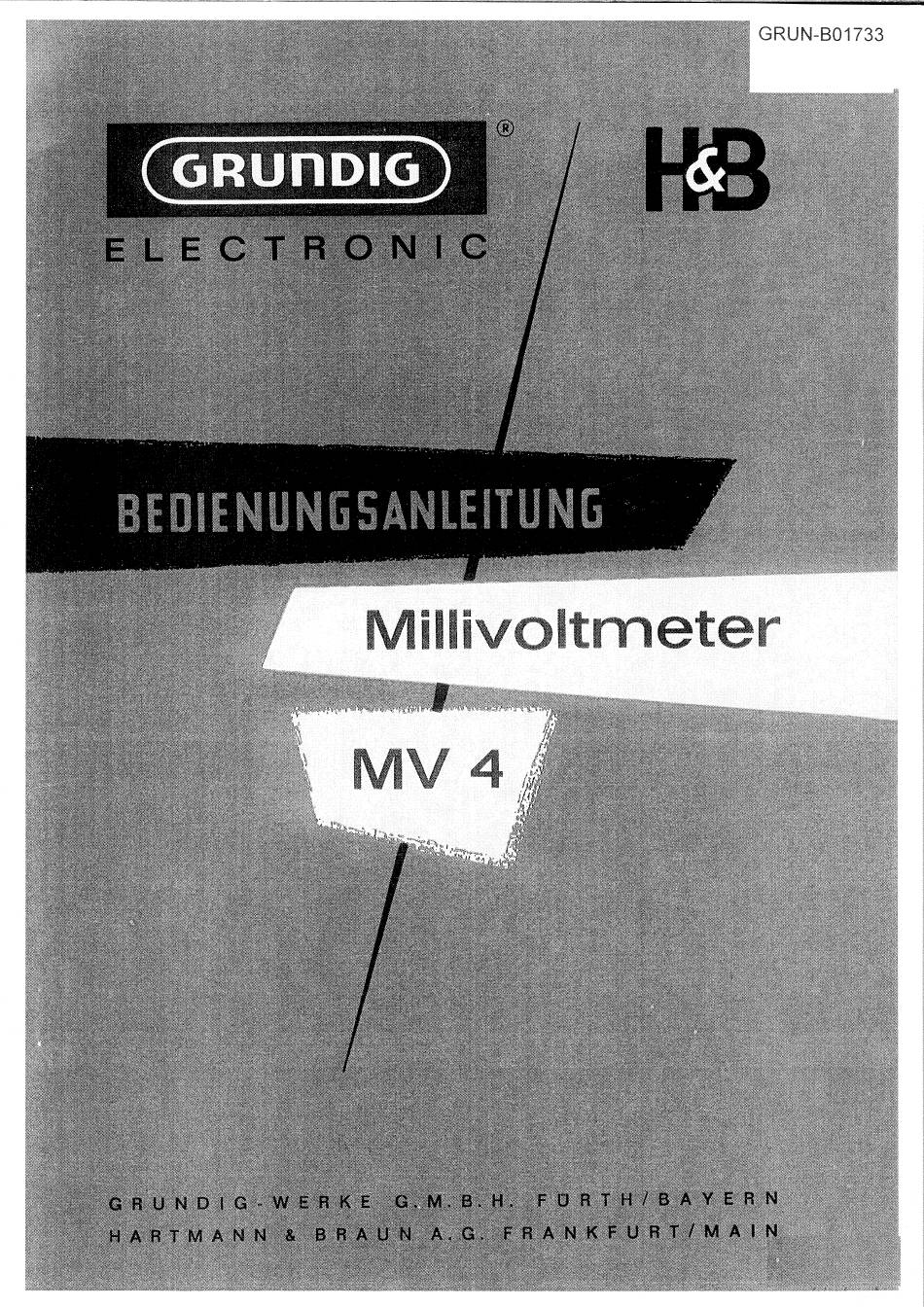

- Seite 1 GRUN-B01733 GRUnDlG ELECTRONIC BEDIENUNGSANLEITUNG Millivoltmeter FOR+H/BÅYERN FRANKFURTMMÅ)N HARTMANN & BRA U N 'A,.G.
- Seite 2 GRUnDlG ELECTRONIC BEDIENUNGSANLEITUNG Millivoltmeter...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 3 Aufgaben und Anwendung Beschreibung Eingangsstufe Bereichsumschaltung Verstärker Anzeigeteil Eichspannungsgenerator Stromversorgung Mechanischer Aufbau Bedienung Netzbetrieb Batteriebetrieb Einschalten Eichung des Gerätes Meßeingänge Bereichsumschaltung Spannungsmessung Messung von Spannungsverhältnissen im logarithmischen Maßstab Pegelmessungen Spitzenwert-Anzeige Betriebsart „Träge" Kapazitätsarme Spannungsmessungen Meßausgang Anwendungsbeispiele Erdsymmetrische Spannungsmessungen Messung „hochliegender"... -
Seite 4: Aufgaben Und Anwendung
A. Aufgaben und Anwendung Das Millivoltmeter MV 4 ist ein volltransistorisiertes Verstärker-Voltmeter zur Messung v onWechselspannungen von ca. 100PV... 300V im Frequenzbereich 5 Hz . 1 MHz. Die auswechselbareStromversorgung erlaubt den Betrieb am Netz Oder aus einer Nickel-Cadmium-Batterie u nd ermöglichtsomit einen beweglichenEin- satz. -
Seite 5: Verstärker
während die Tasten 30/100 und 300 mV frequenzkompensierte Spannungsteiler zwischen die Eingangsbuchsen und Eingangsstransistoren einfügen. Durch die Taste „x 1000" kann ein weiterer Spannungsteiler eingeschaltet werden. Damit lassen sich die Bereiche 1 mV ... 300 mV auf I V ... 300 V erweitern, so daß insgesamt 12 Meßbereiche zur Verfügung stehen (Taste 1 mV und Taste x 1000 gedrückt erweitert den Bereich I mV auf 1 V). -
Seite 6: Bei Einervon O Dbvabweichenden Anzeige K Anndas Gerät
bratormitdenTransistoren T 309/T310undeinerBegrenzerstufe mitdemTran- sistor T 311. D ieEichspannung WirddemVerstärker beigedrückter Taste„Cal." aufgeschalt Bei einervon O dBVabweichenden Anzeige k anndas Gerät durch denanderFrontplatte h erausgeführten Regler R I nachgeeicht werden. Stromversorgung DieStromversorgun desGerätes k ann wahlweise durch denNetzeinschub 12/21OderdurchdenBatterieeinschub BE 12/10erfolgen. DerNetzeinschu ist zumBetrieb an Netzspannungen von220V und110V... -
Seite 7: Einschalten
Die Spannungdes Batteriesatzeskann bei eingeschaltetem Schalter @ durch Drücken der Taste @ (Batt. Contr.) überprüft werden. Die an der Skala des Meß- instrumentes O befindliche Marke „Batt.." erfaßt einen Spannungsbereich 13 V. 1st die Batteriespannung auf 11 V abgesunken, so muß die Batterie wieder aufgeladen werden. -
Seite 8: Spannungsmessung
zusätzlich die Taste@ (x 1000)gedrücktwerden.Diese rastetbei nochmaligem Drücken wieder aus. Spannungsmessung Fürdie Spannungsmessun sind2 Skalen vorhanden, die je nachMeßbereich abwechselnd b enutztwerdenkönnen.Es ist zweckmäßig, immerden kleinstmög- lichenMeßbereich zu wählen,so daß die Anzeigein den oberenbeidenDritteln des Skalenfeldes erfolgt.Die SkalenSindin Effektivwerten e inersinusförmigen Wechselspannung geeicht. -
Seite 9: Betriebsart „Träge
Impulsdauer (in ms) % der Anzeige bei Dauerton Grenzwerte untere obere in 0/0 Einer weiteren Bedingung nach DIN 45405 zufolge müssen rechteckförmige Wechselspannungsimpulse einer Frequenz von 5 kHz, einer Impulsfolgefrequenz von 10 Hz, einer Impulsdauer von 5 ms und einer Impulsamplitude von 2/3des Ska- ienendwertes am Anzeigeinstrument einen Ausschlag ergeben, der zwischen 70 und 90 0/0der Amplitude der Impulse liegt. -
Seite 10: Erdsymmetrische Spannungsmessungen
Erdsymmetrische Spannungsmessungen Das Millivoltmeter MV4 ist wegen des Differenz-Meßeinganges besonders zum Messen erdsymmetrischer Spannungen geeignet, wie diese z. B. bei Gegentaktver- stärkem, Brückenschaltungen Oder in der professionellen Nachrichtentechnik vor- kommen. Besonders vorteilhaft ist dabei der Batteriebetrieb, der dem Gerät eine große Beweglichkeit verleiht und außerdem unerwünschte Brummschleifen ver- meidet. -
Seite 11: Aufnahme Des Frequenzganges
an dessen Stelle ein Abschlußwiderstand von 200 Q angeschlossen. Jetzt kann die am Verstärkerausgang stehende Störspannung gemessen werden. Diese beträgt in Bezug auf Vollaussteuerung — 80 dB, wenn Millivoltmeter Pegel von —60 dBV abgelesen wird. Aufnahme des Frequenzganges eines Tonbandgerätes Bekanntlich nimmt die Wiedergabespannung am Magnetkopf nach dem Induk-... -
Seite 12: Bestimmung D Er Induktivität U Ndgüteeinerspule
— 100 Q Beispiel Bei e inem Kopf m itderImpedanz von 4kQ(bei 1 kHz) W ird Rs — verwendet. DerNF-Strom soll80PAbetragen. ManmißtalsoanRs: 80pA • 1000 = 8mV JNF • Rs DerWiderstand RsWird amgünstigsten so gewählt, daßnurKommastellen Meßergeb einzusetze sind und vonderSkala d esMillivoltmeters direkt d er Zahlenwert abgelesen werden kann. -
Seite 13: Bestimmung Der Spulengüte
Zahlenbeispiel: CK = 30 pF, CN = PF, f 4 kHz, Lx Zur schnellen Bestimmung des L-Wertes verwendet man zweckmäßig eine sog. „HF-Tapete", aus der man C, L und R rasch und genügend genau ablesen kann. Ermittelter Wert: 16 mH Die genaue Rechnung ergibt: (2 rtf)2 •... -
Seite 14: Außerdem Nimmtmanfür Diesenserienwiderstand Einenengtolerierten W Ert (Z.b.± 1%), U Mdiemeßgenauigkei T Daßderserienwiderstand
Abb. 5 Millivoltmeter Generator z.B TG 11 Hierbei i st zu berücksichtigen, daßderSerienwiderstand Rsgegenüber demBlind- vernachlässigbarklein sein soil. widerstand Außerdem nimmtmanfür diesenSerienwiderstand einenengtolerierten W ert (z.B.± 1%), u mdieMeßgenauigkei zuerhöhen. DieFrequenz istsozuwählen, daßderSerienwiderstand Rsgegenüber demBlindwiderstand Xcvernachlässigbar klein ist (Xc > 100 • Rs). Es kann dann gesetzt werden: Oder cx I.J.2nf•... -
Seite 15: Anwendung In Der Stereotechnik
Zur Messung der Ubersprechdämpfung eines Stereoverstärkers Wird ein Kanal mit dem NF-Generator voll ausgesteuert und der Ausgangspegel mit dem Milli- voltmeter MV 4 gemessen. Der zweite Kanal Wird am Eingang mit einem Ersatz- widerstand nach Angaben des Herstellers abgeschlossen. Nun Wird der durch Ubersprechen verursachte geringe Ausgangspegel gemessen. -
Seite 16: Technische Daten
F. Technische Daten 1/3/10/30/100/300 Meßbereiche: 1/3/10/30/100/300 . + 50 dBV —85. . + 52 dB 80 . Frequenzbereich: 5 Hz . 1 MHz 200 kHz: ± 30/0 v. E. Meßunsicherheit: 10 Hz.. 5 Hz 10 Hz und 200 kHz . 1 MHz: v. - Seite 17 Netzspannungsschwankungen von ± 100/0 sind Netzspannungsabhängigkeit: ohne Einfluß auf die Anzeige (Mit Batterieeinschub BE 12/10) Batteriebetrieb: Die Batterien sind im Lieferprogramm nicht ent- halten. (Bestückung: 2 Nickel-Cadmium Batterien, Typ DKZ 5/225, Ea. DEAC) Nennspannung 12 V, Batteriekapazität 225 mAh; Aufladbar über Ladekabel L 12...
- Seite 18 739'-022 smrg BefriebsætenschoUer 7391-Ø'...
- Seite 19 739'-03S WERKE GMBH FURM (BAY.) C,RUnDlG ( 52-6131-1101/62; oat* 27466He...
- Seite 20 MILLIVOLTMET Instrument Netz- bzw. Batterieschalter Betriebsanzeigelampe (Nur bei Netzbetrieb) Eichregler Mechanische Nullkorrektur Verstärkerausgang Massebuchse Verstärkerausgang Tastenschalter für Eingang „a" Eingangsbuchse„a" Eingangsbuchse „b" Tastenschalter für Eingang „-b" Meßbereichschalter 6-stufig Tastenschalter für Betriebsart „Träge" Tastenschalter für Betriebsart „Spitzenwert" Tastenschalter zur Kontrolle der Batteriespannung Tastenschalter zur Eichung des Gerätes Tastenschalter für Abschwächer „x 1000"...
