5. Encendido
(1) Antes de energizar, compruebe que todas las conexiones son correctas y están bien fijadas.
(2) Conecte el interruptor general del sistema eléctrico de la vivienda.
(3) Mantenga pulsado el botón del SolarFlow 2400 AC+ durante 2 segundos para encender.

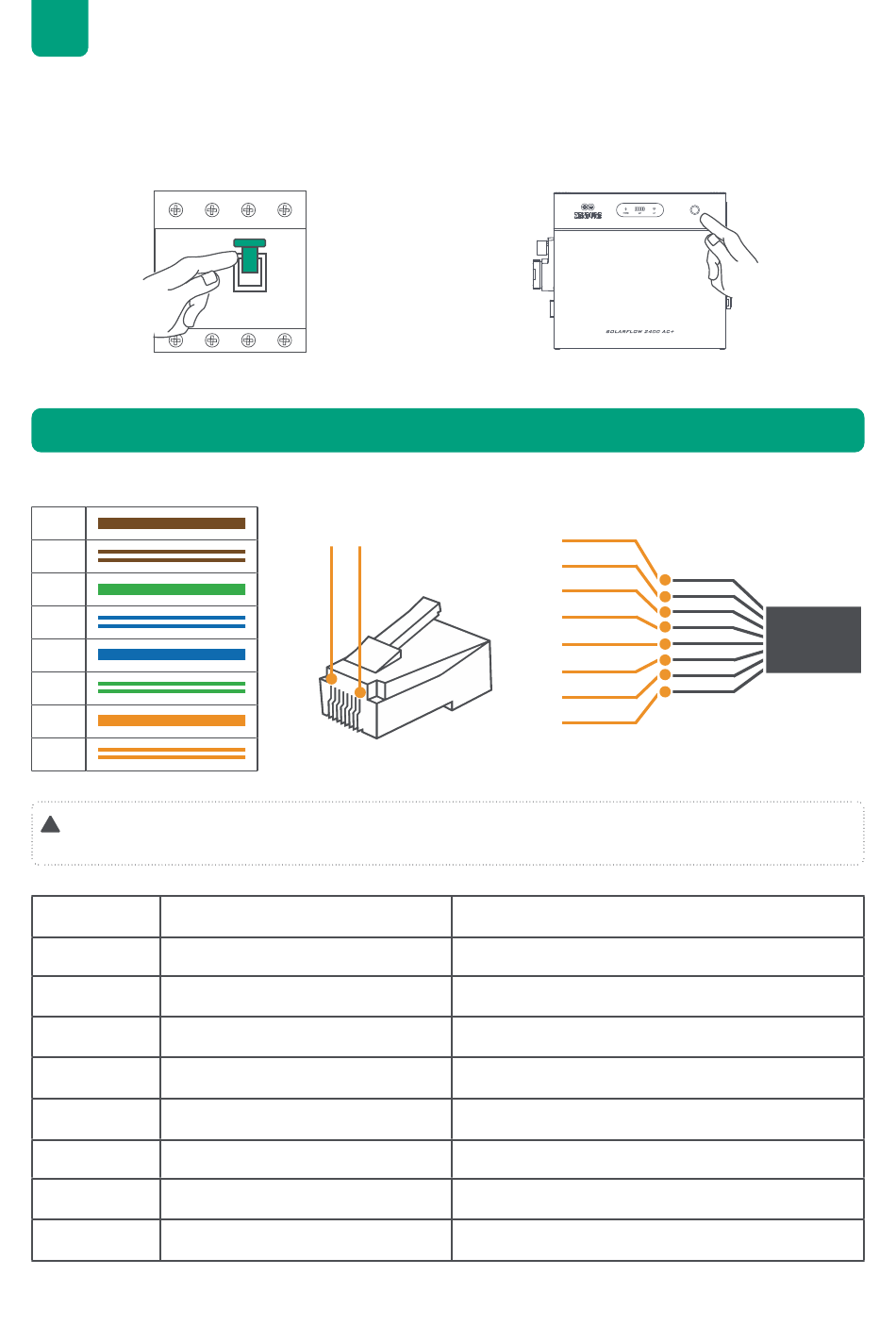

8. Cableado del puerto de comunicación RJ45 (Opcional)
1. Definición de pines
8
7
6
5
4
3
2
1
Nota:
!
El conector RJ45 mostrado en la figura utiliza el orden de conductores T568B solo como referencia.
Pin Definición
1 RS485 B
2 RS485 A
3 N.C.
4 N.C.
5 DI1
6 DI2
7 N.C.
8 N.C.
ON
OFF
1 8
128
8
7
6
5
4
3
2
1
Función
Comunicación RS485 (para Zendure Smart CT)
Comunicación RS485 (para Zendure Smart CT)
Sin conexión
Sin conexión
Entrada digital reservada (contacto seco)
Entrada digital reservada (contacto seco)
Sin conexión
Sin conexión
