1

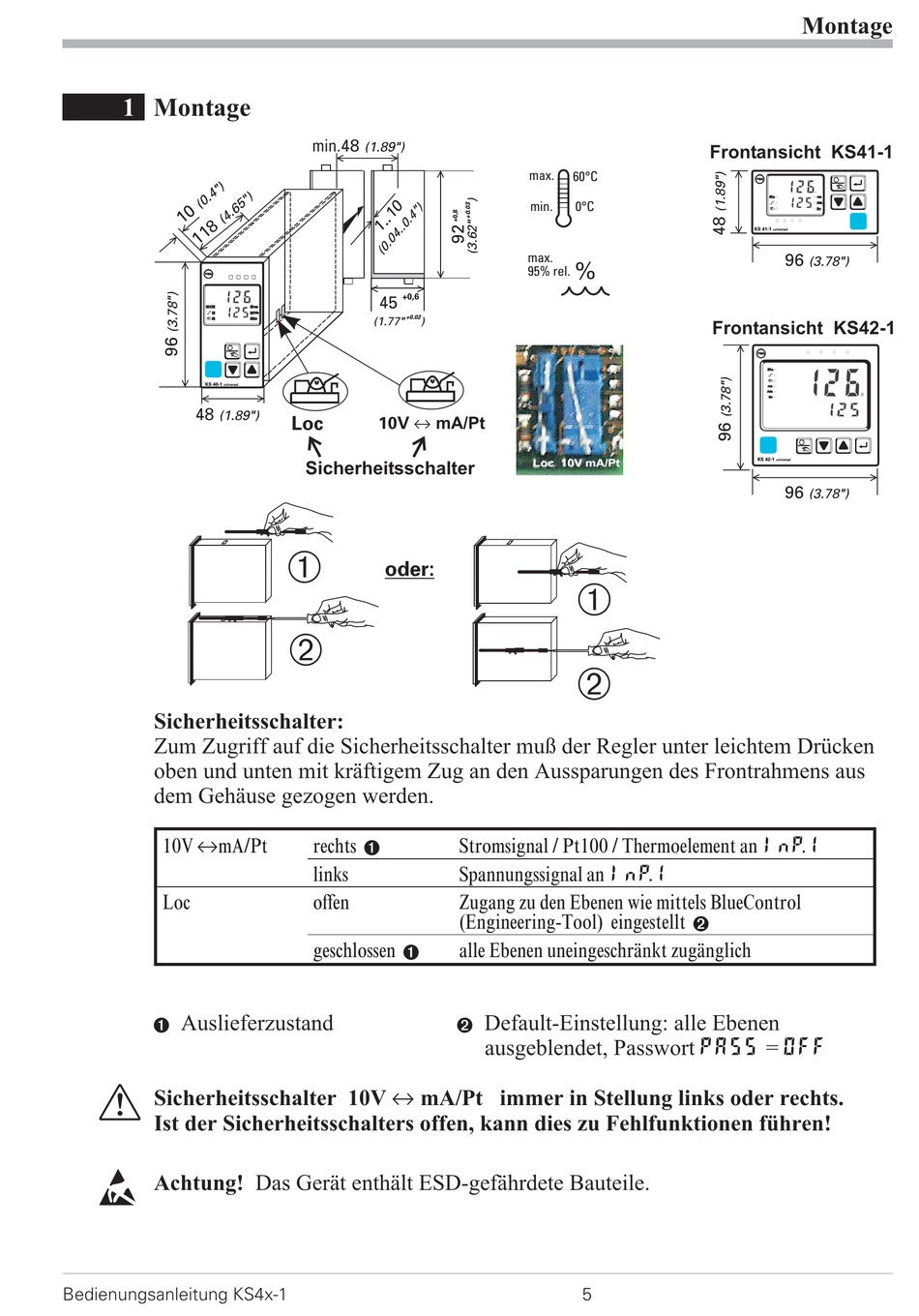

Montage
126
SP.X
125
KS 40-1
universal
48
(1.89")
Sicherheitsschalter:
Zum Zugriff auf die Sicherheitsschalter muß der Regler unter leichtem Drücken
oben und unten mit kräftigem Zug an den Aussparungen des Frontrahmens aus
dem Gehäuse gezogen werden.
10V imA/Pt
Loc
Auslieferzustand
1
a
Sicherheitsschalter 10V i mA/Pt immer in Stellung links oder rechts.
Ist der Sicherheitsschalters offen, kann dies zu Fehlfunktionen führen!
l
Achtung! Das Gerät enthält ESD-gefährdete Bauteile.
Bedienungsanleitung KS4x-1
min.48
(1.89")
+0,6
45
run
Ada
+0.02
Err
(1.77"
)
10V i mA/Pt
Loc
Sicherheitsschalter
Ü
oder:
*
rechts
1
links
offen
geschlossen
1
max.
60°C
min.
0°C
max.
%
95% rel.
Loc 10V mA/Pt
Loc 10V mA/Pt
Ü
*
Stromsignal / Pt100 / Thermoelement an InP. 1
Spannungssignal an InP. 1
Zugang zu den Ebenen wie mittels BlueControl
(Engineering-Tool) eingestellt
alle Ebenen uneingeschränkt zugänglich
Default-Einstellung: alle Ebenen
2
ausgeblendet, Passwort PASS = OFF
5
Montage
Frontansicht KS41-1
126.
SP.x
run
125
Ada
Err
KS 41-1
universal
96
(3.78")
Frontansicht KS42-1
SP.x
126.
run
Ada
Err
125
KS 42-1
universal
96
(3.78")
2
