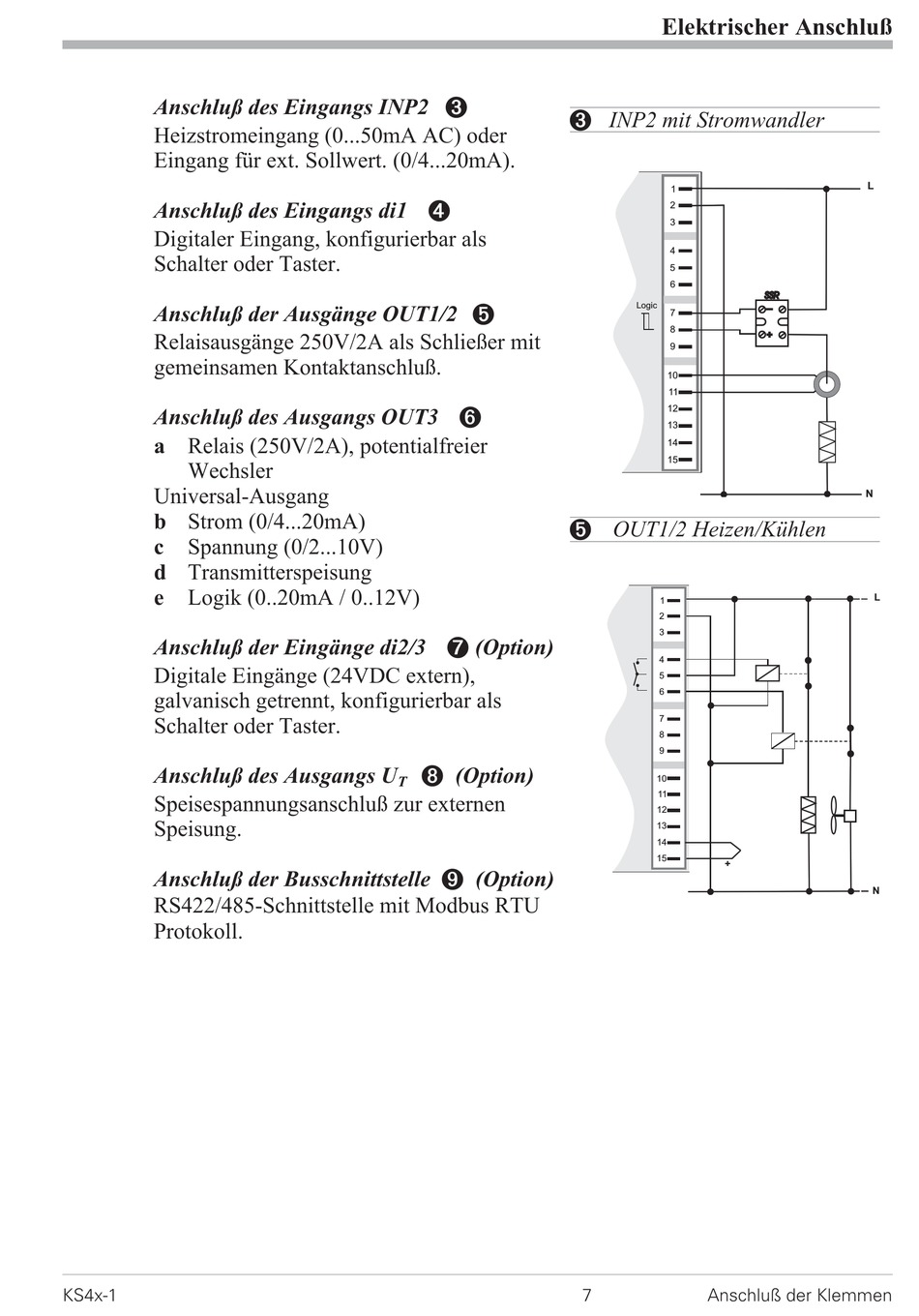

Anschluß des Eingangs INP2 3
Heizstromeingang (0...50mA AC) oder
Eingang für ext. Sollwert. (0/4...20mA).
Anschluß des Eingangs di1 4
Digitaler Eingang, konfigurierbar als
Schalter oder Taster.
Anschluß der Ausgänge OUT1/2 5
Relaisausgänge 250V/2A als Schließer mit
gemeinsamen Kontaktanschluß.
Anschluß des Ausgangs OUT3 6
a Relais (250V/2A), potentialfreier
Wechsler
Universal-Ausgang
b Strom (0/4...20mA)
c Spannung (0/2...10V)
d Transmitterspeisung
Logik (0..20mA / 0..12V)
e
Anschluß der Eingänge di2/3 7 (Option)
Digitale Eingänge (24VDC extern),
galvanisch getrennt, konfigurierbar als
Schalter oder Taster.
Anschluß des Ausgangs U
Speisespannungsanschluß zur externen
Speisung.
Anschluß der Busschnittstelle 9 (Option)
RS422/485-Schnittstelle mit Modbus RTU
Protokoll.
KS4x-1
3 INP2 mit Stromwandler
5 OUT1/2 Heizen/Kühlen
8 (Option)
T
Elektrischer Anschluß
1
2
3
4
5
6
Logic
7
8
9
10
11
12
13
14
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
+
7 Anschluß der Klemmen
L
SSR
_
+
N
L
N
